Was bedeutet „einfach“ in einem DMX-Setup?

Wenn wir von einem einfachen DMX-Setup sprechen, geht es nicht darum, Funktionen zu entfernen, sondern darum, das System übersichtlich und stabil zu halten.

In der Praxis bedeutet das typischerweise ein DMX-Universum mit bis zu 512 Kanälen, eine kleinere Anzahl an Scheinwerfern und kurze Kabelwege. Ein realistisches Setup kann aus etwa vier bis zehn Scheinwerfern bestehen, häufig LED PAR-Scheinwerfer kombiniert mit ein oder zwei Effekten.

Auch die Funktionen sind relativ grundlegend. Du steuerst typischerweise Dimmer, Farben und vielleicht strobe oder einfache Chases.

Das bedeutet, dass du nicht mit fortgeschrittenen Funktionen wie Timecode, Pixelmapping oder netzwerkbasierter Multi-Universum-Steuerung arbeitest. Stattdessen erhältst du ein Setup, das sich von Event zu Event leicht reproduzieren lässt und bei Problemen einfach zu diagnostizieren ist.

Was brauchst du für ein stabiles Einsteiger-Setup?

Um ein DMX-Setup aufzubauen, das in der Praxis funktioniert, braucht es einige wenige grundlegende Komponenten.

Du brauchst einen DMX-controller, entweder als physischer Controller oder als Software auf einem Computer. Wenn du Software nutzt, brauchst du außerdem ein DMX-Interface, das das Signal vom Computer an die Scheinwerfer sendet. Bei einem Hardware-Controller ist der DMX-Ausgang in der Regel integriert.

Außerdem brauchst du Scheinwerfer mit DMX-Steuerung, zum Beispiel LED PAR-Scheinwerfer, eine LED-bar, eine strobe oder einen wash. Außerdem benötigst du passende DMX-Kabel, um das Equipment zu verbinden.

Es ist außerdem eine gute Idee, eine DMX-terminator für den letzten Scheinwerfer in der Kette zu haben. Er kostet fast nichts, kann das Signal aber deutlich stabiler machen.

Eine Stromverteilung ist natürlich ebenfalls notwendig, daher brauchst du Verlängerungskabel oder passende Stromkabel – abhängig vom Equipment.

Es gibt auch einige Dinge, die nicht zwingend erforderlich sind, die das Setup aber sowohl schneller als auch stabiler machen können. Ein DMX-Splitter kann es zum Beispiel erleichtern, das System in mehrere Abzweige aufzuteilen, statt eine lange Kette zu fahren. Gaffa-Tape oder Kabelbrücken können verhindern, dass Kabel während des Events herausgezogen werden. Eine gedruckte Patch-Liste mit Adressen und Modes kann beim Aufbau ebenfalls viel Zeit sparen.

Steuerung wählen: Hardware-Controller oder Software?

Wenn man mit DMX anfängt, steht man typischerweise vor der Wahl zwischen einem Hardware-Controller und einer softwarebasierten Steuerung.

Ein Hardware-Controller hat den Vorteil, dass er oft sehr stabil ist. Er startet schnell, benötigt keine Treiber oder Updates und funktioniert unabhängig von Betriebssystemen. Der Nachteil ist, dass die Programmierung häufig eingeschränkter ist, und viele Controller haben kleine Displays und weniger Funktionen.

Software bietet dagegen oft einen besseren Überblick über das System. Es ist einfacher, Scheinwerfer zu patchen, das Setup zu visualisieren und fortgeschrittenere Szenen und Chases zu programmieren. Dafür benötigt man ein DMX-Interface und kann durch CPU-Last, USB-Verbindung, Updates oder Energiemanagement des Computers beeinflusst werden.

Eine praktische Faustregel: Hardware ist oft am einfachsten, wenn du nur wenige Scheinwerfer verwendest und einfach ein System willst, das schnell eingeschaltet werden kann und läuft. Wenn du planst, mehrere Szenen zu programmieren, Chases zu nutzen und das System später vielleicht zu erweitern, ist Software oft flexibler.

Unabhängig davon, welche Lösung du wählst, ist das Wichtigste, dass du deine Fixtures korrekt patchen kannst, Szenen und Chases steuerst und sie während des Events schnell abrufen kannst.

Kanäle und Modes vor dem Aufbau planen

Einer der häufigsten Fehler bei kleinen DMX-Setups ist, dass man mit dem Setzen von Adressen beginnt, ohne zuvor den Kanalbedarf zu planen.

Scheinwerfer haben oft mehrere DMX-Modes, wobei jeder Mode eine unterschiedliche Anzahl an Kanälen verwendet. Ein LED PAR kann zum Beispiel einen 3-Kanal-Mode, einen 6-Kanal-Mode und einen 8-Kanal-Mode haben.

Als Einsteiger ist es sinnvoll, einen Mode zu wählen, der die Funktionen bietet, die du brauchst – aber nicht mehr. Ein LED PAR kann zum Beispiel auf 6-Kanal-Mode eingestellt werden, sodass du Dimmer, RGB-Farben und vielleicht strobe oder eine Macro-Funktion erhältst.

Ein strobe kann einen oder zwei Kanäle belegen, während ein einzelnes Effektlicht je nach Modell oft zwischen drei und acht Kanälen nutzt.

Wenn du den Kanalbedarf kennst, kannst du einen Adressplan erstellen. Die grundlegende Formel lautet: Startadresse plus Anzahl der Kanäle minus eins ergibt den letzten Kanal des Scheinwerfers.

Wenn ein LED PAR sechs Kanäle nutzt und bei Adresse 1 startet, belegt er die Kanäle 1 bis 6. Der nächste Scheinwerfer kann dann bei Adresse 7 starten.

Es ist eine gute Idee, den Adressplan logisch zu halten. Wenn die Scheinwerfer in derselben Reihenfolge adressiert werden, in der sie physisch stehen, werden sowohl Aufbau als auch Fehlersuche deutlich einfacher.

Kabel und DMX-Topologie

Ein einfaches und stabiles DMX-System folgt normalerweise einer linearen Kette. Der Controller wird mit dem ersten Scheinwerfer verbunden, dieser dann mit dem nächsten und so weiter durch das System.

Der letzte Scheinwerfer in der Kette kann mit einem Terminator abgeschlossen werden, um das Signal zu stabilisieren.

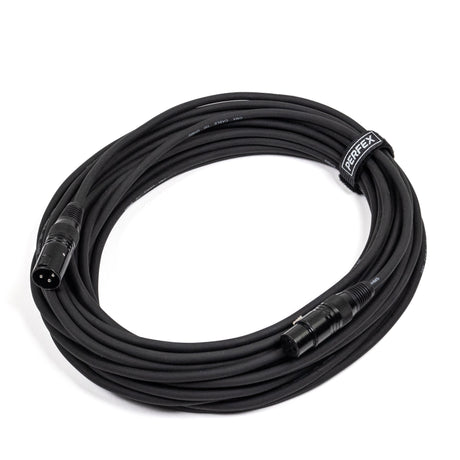

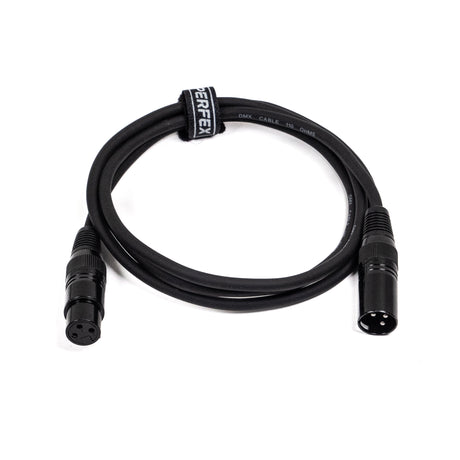

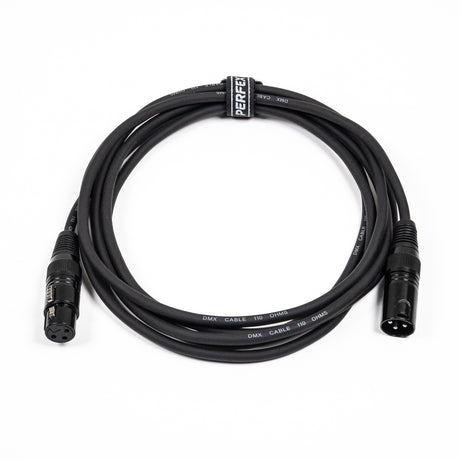

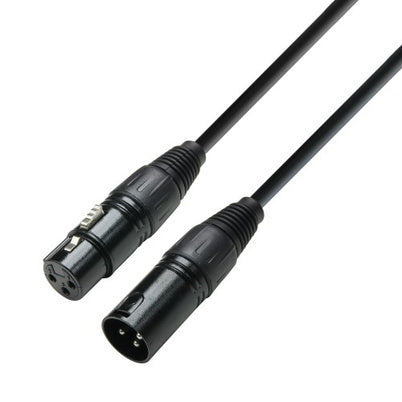

Am besten verwendest du echte DMX-Kabel mit einer Impedanz von 110 Ohm. Mikrofonkabel können in manchen Fällen funktionieren, erhöhen aber das Risiko von Flackern oder sogenannten Geisterbefehlen – besonders, wenn die Kette länger wird.

Passive Y-Splits sollten vermieden werden, da DMX nicht für passive Verzweigungen ausgelegt ist. Wenn das Signal aufgeteilt werden muss, sollte das mit einem DMX-Splitter erfolgen.

Außerdem ist es sinnvoll, die Anzahl an Adaptern und Steckverbindungen gering zu halten, da jede Verbindung eine potenzielle Fehlerquelle ist. Gleichzeitig kann es praktisch sein, DMX-Kabel getrennt von Starkstrom zu verlegen – nicht weil das Signal extrem empfindlich ist, sondern weil es die Kabelführung übersichtlicher macht und das Risiko mechanischer Probleme reduziert.

Ein konkretes Beispiel mit sechs Scheinwerfern

Stellen wir uns ein kleines Setup aus vier LED PAR-Scheinwerfern, einem strobe und einem Effektlicht vor.

Wenn jeder LED PAR sechs Kanäle belegt, der strobe zwei Kanäle nutzt und das Effektlicht acht Kanäle verwendet, kann der Adressplan so aussehen.

Der erste LED PAR startet bei Adresse 1 und belegt die Kanäle 1 bis 6. Der nächste startet bei Adresse 7 und belegt die Kanäle 7 bis 12. Der dritte startet bei Adresse 13 und der vierte bei Adresse 19.

Der strobe kann anschließend bei Adresse 25 starten und das Effektlicht bei Adresse 27.

Beim Aufbau stellst du zuerst alle Scheinwerfer auf den gewünschten DMX-Mode. Danach setzt du die Startadresse an jedem Scheinwerfer über das Display oder über DIP-Switches.

Im Controller oder in der Software werden die Scheinwerfer mit demselben Mode und derselben Startadresse gepatcht. Anschließend wird jeder Scheinwerfer einzeln getestet, indem Dimmer, Farben und mögliche Effekte geprüft werden.

Erst wenn alle Scheinwerfer korrekt reagieren, beginnt man mit dem Programmieren von Szenen.

Wenn ein Scheinwerfer falsch reagiert, liegt es fast immer an einem falschen Mode, einer falschen Startadresse oder einer Überlappung im Kanalplan.

Einfache Programmierung für kleine Events

Du brauchst keine große Anzahl an Cues, um für kleine Events eine brauchbare Lichtshow zu erstellen. Eine kleine Bibliothek aus Szenen und Sequenzen deckt die meisten Situationen ab.

Ein paar feste Szenen können zum Beispiel ein vollständig weißes Arbeitslicht für Aufbau oder Intro sein, ein warmweißes oder amberfarbenes Licht für Ansprachen, eine feste Themen- oder Markenfarbe für die Wiedererkennung sowie ein bläuliches oder violettes Licht für Clubstimmung. Eine rote Szene kann für intensivere Momente genutzt werden, und eine Blackout-Szene ermöglicht es, alles mit einem Tastendruck auszuschalten.

Zusätzlich können zwei einfache Chases viel bewirken. Ein langsamer Farb-Fade kann als Hintergrundlicht mit ruhigen Übergängen dienen, während eine energischere Sequenz mit schnelleren Wechseln oder strobe für mehr Energie auf der Tanzfläche eingesetzt werden kann.

Es ist eine gute Idee, Blackout und vollständig weißes Licht auf Tasten zu legen, die immer leicht zu finden sind. Gleichzeitig sollten die Szenen so programmiert werden, dass das System weiterhin akzeptabel aussieht, falls ein Scheinwerfer plötzlich ausfällt.

Schnelle Fehlersuche beim Aufbau

Wenn beim Aufbau etwas schiefgeht, geht es darum, das Problem schnell zu isolieren.

Eine effektive Methode ist, mit einer sehr kurzen Kette zu starten. Der Controller wird direkt mit einem Scheinwerfer verbunden, mit einem Terminator am Ende. Wenn das funktioniert, liegt das Problem wahrscheinlich weiter außen im System.

Danach kann man die Kette schrittweise erweitern und jeweils einen Scheinwerfer nach dem anderen testen.

Es ist außerdem wichtig, den DMX-Mode des Scheinwerfers zu prüfen, bevor man komplexere Dinge untersucht. Ein falscher Mode kann alle Kanäle verschieben und dazu führen, dass sich das System unlogisch verhält.

Adressüberlappungen sind ein weiterer klassischer Fehler – besonders, wenn einige Scheinwerfer viele Kanäle belegen. Auch Kabel können die Ursache sein; deshalb ist es immer sinnvoll, mit einem DMX-Kabel zu testen, von dem man weiß, dass es funktioniert.

Manche Scheinwerfer können außerdem in einem internen Zustand hängen bleiben, den ein einfacher Reset beheben kann. Wenn Scheinwerfer zufällig neu starten oder sich ungleichmäßig verhalten, kann das auch ein Hinweis auf Probleme bei der Stromverteilung sein und nicht auf das DMX-Signal selbst.
