Sicherheitsdraht

Sicherungsseil für Bühnenbeleuchtung, Truss und Eventausrüstung

Ein Sicherungsseil dient als sekundäre Sicherung von Lampen, Lichteffekten und anderer technischer Ausrüstung, die in der Höhe montiert wird. Wenn die primäre clamp, der Haken, Bolzen oder Montagebügel versagt, begrenzt das Seil den Fall der Ausrüstung und hält sie mit der tragenden Konstruktion verbunden.

Das Sicherungsseil ersetzt nicht die gewöhnliche Montage. Es fungiert als separate Backup-Sicherung zwischen dem Sicherungspunkt der Ausrüstung und einem geeigneten Teil eines Trusses, Stativs oder einer anderen tragenden Konstruktion.

In dieser Kategorie findest du Sicherungsseile in verschiedenen Längen, Stärken und Belastungsklassen. Das aktuelle Sortiment besteht aus aktiven Produkten von Eurolite, IBIZA, Marconi und Rope Assemblies.

Wofür wird ein Sicherungsseil verwendet?

Sicherungsseile werden für aufgehängte Ausrüstung verwendet, bei der ein Fall Personen, Inventar oder die Ausrüstung selbst verletzen oder beschädigen kann. Sie werden sowohl bei mobilen Aufbauten als auch bei eher permanenten Installationen eingesetzt.

Typische Anwendungen umfassen:

• Moving heads.
• LED PAR Scheinwerfer.
• LED-Bars, Stroboskope und andere Lichteffekte.
• Spiegelkugelmotoren und dekorative Leuchten.
• Ausrüstung, die an Alutruss montiert ist.
• Lampen und Effekte, die an Lichtstativen montiert sind.

Das konkrete Seil muss immer zum Gewicht der Ausrüstung, zum Sicherungspunkt und zur Montagesituation passen.

Primäre Montage und sekundäre Sicherung

Die primäre Montage ist die clamp, der G-Haken, der Montagebügel oder der Bolzen, der normalerweise das Gewicht der Ausrüstung trägt. Das Sicherungsseil ist die sekundäre Sicherung, die die Last nur übernehmen soll, wenn die primäre Verbindung versagt.

Ein korrekter Aufbau besteht daher typischerweise aus:

1. Eine geeignete clamp oder ein Haken, der die Lampe trägt.
2. Ein Bolzen oder Verriegelungsmechanismus, der die Lampe mit der clamp verbindet.
3. Ein separates Sicherungsseil, das am Sicherungspunkt der Lampe befestigt ist.
4. Eine geeignete tragende Konstruktion, mit der sowohl clamp als auch Seil verbunden werden.

Die primäre Montage findest du unter clamps und G-Haken.

Sicherungsseil nach dem Gewicht der Ausrüstung auswählen

Die Belastungsangabe ist eine der wichtigsten Spezifikationen. Das Seil muss für die konkrete Lampe oder den konkreten Effekt ausgelegt sein und darf nicht über den vom Hersteller angegebenen Wert hinaus belastet werden.

Im aktuellen Sortiment finden sich aktive Modelle mit angegebenen Belastungen von unter anderem:

• 5 kg.
• 10 kg.
• 15 kg.
• 20 kg.
• 30 kg.
• 35 kg.
• 40 kg.
• 50 kg.
• 60 kg.

Wähle nicht automatisch ein Seil, nur weil die Belastungsangabe nahe am angegebenen Gewicht der Lampe liegt. Berücksichtige auch eventuelle Montageteile und befolge die Dokumentation der Ausrüstung und des Seils.

Wenn der Hersteller der Lampe einen bestimmten Typ oder eine Mindestkapazität für die sekundäre Sicherung angibt, sollte diese Anweisung befolgt werden.

Die richtige Länge auswählen

Das Sicherungsseil muss lang genug sein, um durch oder um die korrekten Sicherungspunkte geführt werden zu können, sollte jedoch nicht länger als nötig sein.

In dieser Kategorie finden sich unter anderem Modelle mit einer Länge von etwa:

• 40 cm.
• 60 cm.
• 85 cm.
• 87 cm.
• 100 cm.

Ein kürzeres Seil begrenzt normalerweise die Falllänge besser, vorausgesetzt, es kann weiterhin korrekt montiert werden, ohne unangemessen gespannt zu werden.

Ein zu langes Seil kann der Ausrüstung ermöglichen, mehr Bewegung aufzubauen, bevor das Seil die Last übernimmt. Falte oder wickle das Seil nicht auf eine Weise, für die es vom Hersteller nicht vorgesehen ist.

Seilstärke und Konstruktion

Sicherungsseile werden typischerweise aus mehrdrähtigem Stahlseil gefertigt und können eine schützende Oberfläche oder Beschichtung besitzen. Bei einigen Modellen wird eine bestimmte Seilstärke angegeben, beispielsweise 2, 3, 4 oder 6 mm.

Ein größerer Durchmesser bedeutet nicht zwangsläufig, dass das Seil für jede höhere Belastung verwendet werden kann. Die Kapazität hängt außerdem ab von:

• Material und Konstruktion des Seils.
• Den Verbindungen an den Enden.
• Der Verriegelung oder dem Karabinerhaken.
• Der gesamten Produktzulassung und Belastungsangabe.
• Der Art der Seilmontage.

Verwende daher immer den angegebenen Belastungswert des Produkts, statt die Kapazität allein anhand der Stärke zu beurteilen.

Befestigung und Verriegelungsmechanismus

Sicherungsseile können mit verschiedenen Formen von Verschlüssen, Karabinerhaken oder Schraubverbindungen ausgestattet sein. Der Verschluss muss vollständig geschlossen werden können und darf sich während des Gebrauchs nicht unbeabsichtigt öffnen können.

Kontrolliere vor der Montage:

• Dass der Verschluss korrekt öffnet und schließt.
• Dass das Gewinde nicht beschädigt ist.
• Dass das Seil keine Knicke oder losen Drähte aufweist.
• Dass die Endverbindungen intakt sind.
• Dass der Sicherungspunkt an der Ausrüstung geeignet ist.

Ein gewöhnlicher offener Karabinerhaken ohne geeignete Verriegelung sollte nicht als Ersatz für ein Sicherungsseil verwendet werden, das für diesen Zweck entwickelt und dimensioniert wurde.

Korrekte Montage des Sicherungsseils

Das Seil muss separat von der primären clamp oder dem G-Haken montiert werden. Das eine Ende wird mit dem angegebenen Sicherungspunkt der Lampe verbunden, während das andere Ende mit einem geeigneten tragenden Teil der Konstruktion verbunden wird.

Eine typische Montage erfolgt folgendermaßen:

1. Montiere die Lampe mit der korrekten clamp oder dem korrekten Haken.
2. Finde den separaten Sicherungspunkt der Lampe.
3. Führe das Sicherungsseil durch oder um die tragende Konstruktion.
4. Befestige das Seil am Sicherungspunkt.
5. Schließe und verriegle die Verbindung vollständig.
6. Kontrolliere, dass das Seil nicht frei gleiten kann.
7. Begrenze unnötig durchhängendes Seil.

Das Seil sollte nicht ausschließlich mit dem gewöhnlichen Montagebügel der Lampe verbunden werden, wenn die Lampe eine separate Sicherungsöse oder einen separaten Sicherungspunkt besitzt.

Montage an einem Truss

Bei der Montage an einem Truss wird das Seil um einen geeigneten tragenden Teil der Konstruktion geführt. Es darf nicht um lose Kabel, dekorative Teile oder Komponenten gelegt werden, die nicht dafür ausgelegt sind, die Belastung aufzunehmen.

Kontrolliere gleichzeitig, dass das Seil:

• Nicht an scharfen Kanten liegt.
• Nicht in einer Truss-Verbindung eingeklemmt wird.
• Nicht mit beweglichen Teilen in Kontakt kommen kann.
• Die Belüftung der Lampe nicht beeinträchtigt.
• Die normale Bewegung eines moving heads nicht einschränkt.

Die gesamte Konstruktion muss korrekt dimensioniert sein. Ein starkes Sicherungsseil macht einen unzureichenden Truss, eine unzureichende clamp oder einen unzureichenden Montagebügel nicht stärker.

Sicherungsseil für moving heads

Moving heads verfügen über bewegliche Pan- und Tilt-Achsen, wodurch besondere Anforderungen an die Platzierung von Kabeln und Sicherungsseil gestellt werden. Das Seil muss so montiert werden, dass es nicht in die beweglichen Teile der Lampe geraten kann.

Achte unter anderem darauf:

• Dass das Seil am angegebenen Sicherungspunkt befestigt ist.
• Dass es nicht den beweglichen Teil des Kopfes berührt.
• Dass es sich nicht mit Strom- oder DMX-Kabeln verheddert.
• Dass ausreichend Platz für die vollständige Bewegung der Lampe vorhanden ist.
• Dass Seil und primäre Montage zum Gesamtgewicht der Lampe passen.

Größere moving heads können stärkere Sicherungsseile erfordern als kleinere LED PAR Scheinwerfer und kompakte Effekte.

Sicherungsseil für mobile Aufbauten

Bei mobilen DJ-, Band- und Eventaufbauten werden Sicherungsseile häufig montiert und demontiert. Dadurch steigt der Bedarf an regelmäßiger Kontrolle, da Seil, Gewinde und Verschlüsse wiederholter Handhabung und Transport ausgesetzt sind.

Vor jedem Aufbau solltest du kontrollieren:

• Ob das Seil sichtbare Schäden aufweist.
• Ob der Verschluss korrekt funktioniert.
• Ob die Belastungskennzeichnung weiterhin lesbar ist.
• Ob das ausgewählte Seil zur aktuellen Lampe passt.
• Ob das Seil mit begrenzter Falllänge montiert werden kann.

Bewahre die Seile gesammelt und geschützt auf, damit sie während des Transports nicht unter Stativen, Truss oder schwerer Ausrüstung eingeklemmt werden.

Sicherungsseil in festen Installationen

Auch eine feste Installation muss in angemessenen Abständen kontrolliert werden. Vibrationen, Feuchtigkeit, Temperaturänderungen, Korrosion und Änderungen am Aufbau können die Komponenten im Laufe der Zeit beeinträchtigen.

Bei der Inspektion solltest du achten auf:

• Korrosion oder Verfärbungen.
• Gebrochene oder lose Drähte.
• Verformungen am Seil oder Verschluss.
• Verschleiß an Kontaktpunkten.
• Veränderungen an der Position der Lampe oder Halterung.

Ein Seil, das einem tatsächlichen Sturz ausgesetzt war, sollte außer Betrieb genommen und gemäß den Anweisungen des Herstellers beurteilt oder ersetzt werden.

Aktive Marken in der Kategorie

Das aktuelle Sortiment an Sicherungsseilen umfasst:

• Eurolite – Sicherungsseile in verschiedenen Längen, Stärken und Belastungsklassen.

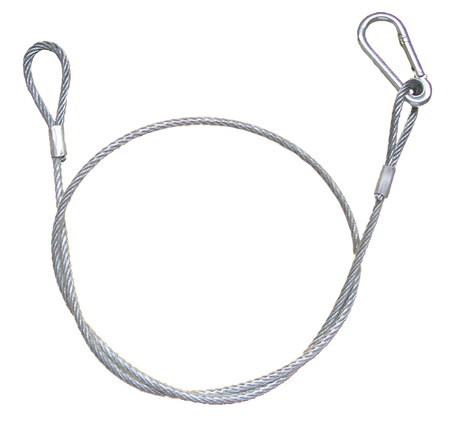

• IBIZA – kompakte Modelle für leichtere und mittelgroße Beleuchtungsaufbauten.

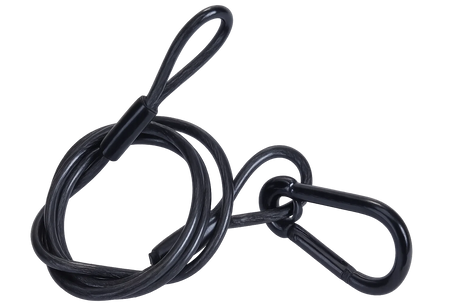

• Marconi – Sicherungsseile mit mehreren Längen und Belastungsangaben.

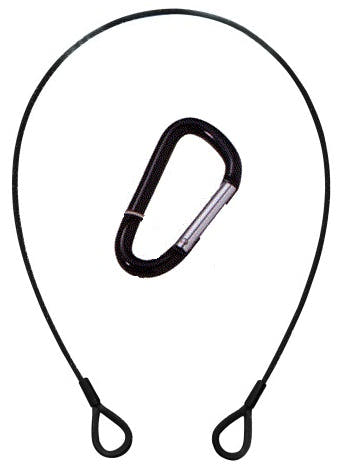

• Rope Assemblies – Seile mit etwa 850 mm in mehreren Belastungsklassen.

Vergleiche bei jedem einzelnen Produkt immer Belastung, Länge und Verschlusstyp. Zwei Seile mit gleicher Länge können für sehr unterschiedliche Belastungen ausgelegt sein.

Kontrolle und Wartung

Das Sicherungsseil muss als Teil der allgemeinen Kontrolle der Beleuchtungs- und Riggingausrüstung inspiziert werden.

Nimm das Seil außer Betrieb, wenn du Folgendes feststellst:

• Gebrochene Stahldrähte.
• Sichtbare Knicke oder dauerhafte Verformungen.
• Rost oder starke Korrosion.
• Beschädigte Endverbindungen.
• Defekter oder verschlissener Verriegelungsmechanismus.
• Unklare oder fehlende Identifikation, wenn diese für den korrekten Gebrauch erforderlich ist.

Versuche nicht, ein beschädigtes Sicherungsseil mit Klebeband, Kabelbindern, zusätzlichen Karabinerhaken oder improvisierten Verbindungen zu reparieren.

Das richtige Sicherungsseil finden

Beginne damit, das Gewicht der Ausrüstung und die Anweisungen des Herstellers zur sekundären Sicherung zu überprüfen. Wähle anschließend ein Seil mit passender Belastungskapazität, Länge und Verriegelungsmechanismus.

Das Seil muss sicher sowohl mit dem Sicherungspunkt der Lampe als auch mit der tragenden Konstruktion verbunden werden können, ohne unnötige Falllänge. Gleichzeitig darf es Bewegung, Kabel oder Belüftung nicht beeinträchtigen.

Mit der korrekten Kombination aus primärer Montage und separatem Sicherungsseil erhältst du einen besser kontrollierten Aufbau für Bühne, Truss und mobile Events.
