Was sind symmetrische Audiokabel / Audiostecker?

Symmetrische Audiokabel verwenden im Vergleich zu unsymmetrischen eine zusätzliche Verbindung und bestehen aus einer heißen Verbindung (positiv), einer kalten Verbindung (negativ) und einer Masseverbindung. Das Audiosignal wird sowohl über die heiße als auch über die kalte Verbindung übertragen, aber die Spannung in der kalten Verbindung ist invertiert (d. h. die Polarität wird geändert), sodass sie negativ ist, wenn das heiße Signal positiv ist.

Diese beiden Signale werden oft als 180 Grad phasenverschoben bezeichnet, aber das ist technisch nicht korrekt – die Signale sind tatsächlich nicht phasenverschoben, sondern haben lediglich entgegengesetzte Polaritäten. Das bedeutet, dass eines der Signale (sagen wir das kalte) gespiegelt und nicht um 180 Grad verzögert ist.

Wenn das Kabel an einen Eingang (an einem Mixer oder einem anderen Gerät) angeschlossen wird, werden die heiße und die kalte Verbindung kombiniert. Normalerweise würde man erwarten, dass sich die beiden Signale gegenseitig aufheben. Stattdessen wird die kalte Verbindung an der Eingangsstufe gespiegelt, wodurch tatsächlich ein noch stärkeres Signal entsteht.

XLR-Stecker und ¼" TRS (Tip/Ring/Sleeve)-Stecker gelten als symmetrische Stecker. XLR-Stecker und XLR-Kabel sind als Buchsen- und Stecker-Ausführung sowie mit 3, 4 oder 5 Pins erhältlich, wobei 3 Pins (3-pin) am gebräuchlichsten sind.

¼" TRS-Stecker sind besser bekannt als Stereo-Klinkenstecker. Ein Stereo-Klinkenstecker ist jedoch nur dann ein Stereostecker, wenn er 2 Kanäle unsymmetrischen Tons überträgt. In einem symmetrischen System wird er dagegen als symmetrischer Mono-Klinkenstecker verwendet und als symmetrischer TRS-Stecker bezeichnet. Ein Stereo-Klinkenstecker ist daher ein Monostecker, wenn er in einem symmetrischen System verwendet wird.

Symmetrische Kabel helfen, unerwünschtes Rauschen zu entfernen

Entlang der Kabellänge kann Rauschen von anderen externen Quellen, wie z. B. Stromkabeln, eingestreut werden. Dieses Rauschen ist auf der heißen und der kalten Verbindung identisch. Tatsächlich übertragen sowohl die heiße als auch die kalte Verbindung 2 Signale: das gewünschte Audiosignal (die kalte Verbindung mit im Verhältnis zur heißen invertierter Spannung) und ein unerwünschtes Rauschen, das auf beiden Verbindungen gleich ist.

Hier liegt die Magie symmetrischer Audiostecker. An der Eingangsstufe, wo das kalte Signal gespiegelt und die beiden Verbindungen zu einem stärkeren Signal kombiniert werden, wird nämlich auch das unerwünschte Rauschen gespiegelt. Das bedeutet, dass sich das Rauschen der kalten Verbindung mit dem Rauschen der heißen Verbindung aufhebt. Dadurch ist die Magie vollbracht, das unerwünschte Rauschen verschwunden und nur das gewünschte Audiosignal bleibt übrig.

Symmetrisches und unsymmetrisches Kabel:

Unsymmetrische Audiokabel

Herkömmliche unsymmetrische Kabel verwenden nur zwei Verbindungen zur Übertragung des Audiosignals – eine heiße Verbindung, die das Signal überträgt, und eine Masseverbindung. Dies ist bei kurzen Kabeln am üblichsten, bei denen Rauschen kein großes Problem darstellt.

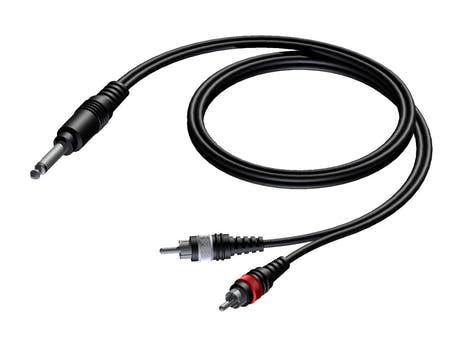

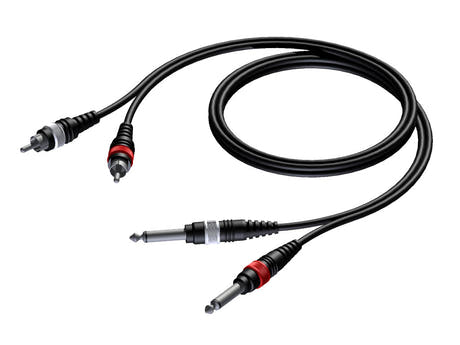

Unsymmetrische Audiokabel werden in der Regel mit ¼" TS-Steckern und RCA-Steckern angeschlossen. Jeder einpolige Stecker, der für Audio verwendet wird, ist jedoch unsymmetrisch. 3-polige XLR-Stecker können ebenfalls für unsymmetrische Kabel verwendet werden. ¼" TS (Tip/Sleeve)-Stecker werden auch als Mono-Klinkenstecker bezeichnet, während RCA-Stecker besser als Phono-Stecker bekannt sind.

Das symmetrische System

Der entscheidende Unterschied zwischen einem symmetrischen und einem unsymmetrischen System besteht darin, dass das symmetrische System rauschfrei ist. Beide Systeme nehmen unerwünschtes Rauschen auf, aber das symmetrische System hat den Vorteil, dass es das Rauschen während der Signalübertragung im System ausgleicht und es daher beseitigt ist, wenn das Signal die Lautsprecher erreicht. Dies wurde zuvor im Artikel beschrieben.

Für ein vollständig symmetrisches System ist es jedoch erforderlich, dass die im System enthaltenen Geräte über symmetrische Ein- und Ausgänge verfügen. Wenn auch nur ein einziges Gerät im System nicht mit symmetrischen Ein- und Ausgängen ausgestattet ist und Sie unsymmetrische Kabel verwenden müssen, besteht das Risiko, dass Ihr gesamtes System unsymmetrisch wird und dadurch eine Menge unerwünschtes Rauschen erzeugt.

Die Elektronik in Ihren Audiogeräten selbst ist tatsächlich nicht symmetrisch – sie ist lediglich vom Gehäuse des Geräts isoliert. Die Magie entsteht und das Rauschen wird beseitigt, wenn das Audiosignal vom symmetrischen Ausgang durch das symmetrische Audiokabel in den symmetrischen Eingang des angeschlossenen Geräts gelangt.

Die Verwendung von symmetrischen XLR-Kabeln oder Geräten mit unterschiedlichen Verbindungen im selben System ist in den meisten Fällen zum Scheitern verurteilt. Es kann sogar vorkommen, dass sich die Audiosignale gegenseitig aufheben und am Ende kein Ton übrig bleibt. Viele Audiomixer verfügen jedoch über eine Phaseninvertierungsfunktion für jeden Kanal, sodass Sie die Polarität ändern und dadurch die meisten Kompatibilitätsprobleme lösen können. Natürlich ist die beste Lösung immer, bei der Kabelauswahl konsequent zu sein. Wenn Sie also ein rauschfreies Klangbild wünschen, sollten Sie nur Geräte mit symmetrischen Ein- und Ausgängen sowie symmetrische Kabel kaufen, die zu Ihren Geräten passen.

Und denken Sie an die Faustregel für alle Audiosysteme: Schließen Sie alle Kabel an, erden Sie das gesamte System und symmetrieren Sie das System überall dort, wo dies möglich ist.
