Aktive Crossover und Crossover-Lösungen für PA-Anlagen
Ein aktives Crossover teilt ein Audiosignal in verschiedene Frequenzbereiche auf, bevor das Signal an Verstärker und Lautsprecher weitergeleitet wird. Es kann beispielsweise die tiefen Frequenzen an Subwoofer und die mittleren und hohen Frequenzen an Topteile senden.
Bei SoundStoreXL findest du eine große Auswahl an Equipment für Audio, Musik, DJ, Bühne, Studio und Events. Das Sortiment auf dieser Seite umfasst aktive Crossover, Lautsprecherprozessoren und ausgewählte Steuerungseinheiten für professionelle Audiosysteme.
Was ist ein Crossover?
Ein Crossover teilt das Audiosignal, auch Frequenzweiche genannt, bei einer oder mehreren gewählten Trennfrequenzen auf. Jeder Ausgang leitet anschließend einen bestimmten Frequenzbereich an den entsprechenden Lautsprecher oder Verstärkerkanal weiter.
Der Zweck besteht darin, jede Lautsprechereinheit in dem Frequenzbereich arbeiten zu lassen, für den sie entwickelt wurde. Gleichzeitig kann dadurch eine unnötige Belastung von Lautsprechern und Verstärkern begrenzt werden.
Sieh dir den Hauptbereich Audiobearbeitung an, um einen vollständigen Überblick über Equipment für Signalverarbeitung, Dynamik, Frequenzsteuerung und Messung zu erhalten.
Aktives oder passives Crossover?
Ein aktives Crossover wird vor den Endverstärkern in den Signalweg eingesetzt. Es teilt das Line-Signal auf, sodass jeder Frequenzbereich an seinen eigenen Verstärkerkanal und Lautsprecher gesendet werden kann.
Ein passives Crossover befindet sich normalerweise nach dem Verstärker in einem passiven Lautsprecher. Es verteilt das bereits verstärkte Signal beispielsweise zwischen Bass- und Hochtoneinheiten.
Die Produkte in dieser Kollektion sind hauptsächlich für die aktive Signalverarbeitung und Steuerung vorgesehen.
2-Wege- und 3-Wege-Crossover
Ein 2-Wege-Crossover teilt das Signal typischerweise in tiefe und hohe Frequenzen auf. Es wird häufig in einem Setup mit Subwoofer und Topteil verwendet.
Ein 3-Wege-Crossover teilt das Signal in Bass, Mittelton und Höhen auf. Dies kann in größeren Lautsprechersystemen mit separaten Einheiten oder Verstärkerkanälen für jeden Frequenzbereich relevant sein.
Stereo und Mono
Einige Crossover können als 2-Wege-Stereo- oder 3-Wege-Mono-Geräte verwendet werden. Die Stereo-Einstellung verarbeitet den linken und rechten Kanal gleich, während die Mono-Einstellung mehrere Frequenzbänder in einem gemeinsamen Signal ermöglicht.
Überprüfe immer die Kanalstruktur des jeweiligen Modells, bevor du es für das System auswählst.
Trennfrequenz
Die Trennfrequenz bestimmt, wo das Signal zwischen den Lautsprechern aufgeteilt wird. Die korrekte Einstellung hängt vom angegebenen Frequenzbereich der Lautsprecher, der Konfiguration der Verstärker und der gewünschten Integration zwischen Subwoofer und Topteilen ab.
Eine falsche Trennfrequenz kann eine Lücke oder Überlappung im Frequenzbereich erzeugen und im schlimmsten Fall eine Lautsprechereinheit mit Frequenzen belasten, für die sie nicht ausgelegt ist.
Filtertypen und Flankensteilheit
Crossover können verschiedene Filtertypen und Flankensteilheiten verwenden. Die Flankensteilheit wird häufig in dB pro Oktave angegeben und beschreibt, wie schnell das Signal auf der falschen Seite der Trennfrequenz gedämpft wird.
Die Wahl beeinflusst den Übergang zwischen den Lautsprechern und sollte an das Gesamtsystem angepasst werden.
Crossover für Subwoofer und Topteile
In einem gewöhnlichen PA-Setup kann der Low-Ausgang des Crossovers an den Verstärker des Subwoofers gesendet werden, während der High-Ausgang an den Verstärker oder die aktiven Topteile gesendet wird.
Überprüfe zunächst, ob die aktiven Lautsprecher bereits ein integriertes Crossover oder einen High-Pass-Ausgang besitzen. In diesem Fall ist ein separates Gerät nicht immer erforderlich.
Sieh dir unsere Auswahl an PA Lautsprecher an.
Analoge Crossover
Ein analoges Crossover verfügt typischerweise über direkte Drehregler für Trennfrequenz, Pegel und einige weitere Funktionen. Es kann eine einfache Lösung sein, wenn das System nur eine grundlegende Signalverteilung benötigt.
Der Vorteil ist eine übersichtliche Bedienung ohne software, die Möglichkeiten sind jedoch häufig begrenzter als bei einem digitalen Lautsprecherprozessor.

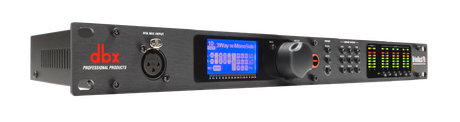

Digitale Lautsprecherprozessoren
Ein digitaler Lautsprecherprozessor kann Crossover, Equalizer, limiter, Delay und Routing in einem Gerät kombinieren. Daher kann er in fortschrittlicheren PA- und Installationssystemen relevant sein.
Prozessoren können Presets, Messfunktionen und Steuerungsmöglichkeiten per Computer, Tablet oder Netzwerk bieten. Sieh dir auch unsere Auswahl an Audioprozessoren an.
