DMX Splitter

DMX-Splitter für eine stabile und professionelle Signalverteilung

Ein DMX-Splitter verteilt das Signal von deinem DMX-Controller auf mehrere separate Leitungen. Das sorgt für eine stabilere und übersichtlichere Lichtinstallation, insbesondere wenn du mit vielen Scheinwerfern, langen Kabelstrecken oder mehreren Bereichen auf einer Bühne oder in einer festen Installation arbeitest.

Bei SoundStoreXL findest du DMX-Splitter unter anderem von Eurolite, Cameo, Chauvet, Light4Me und AFX. Das Sortiment umfasst sowohl kompakte Modelle für mobile Setups als auch Racklösungen für größere Bühnen, Theater, Clubs und dauerhafte Installationen.

Was ist ein DMX-Splitter?

Ein DMX-Splitter empfängt ein eingehendes DMX-Signal und verteilt es auf mehrere separate Ausgänge. Jeder Ausgang kann das Signal anschließend zu seiner eigenen Kette aus Scheinwerfern und Effekten weiterleiten.

So kannst du beispielsweise eine Leitung zur linken Seite der Bühne, eine zur rechten Seite und eine dritte zu den Scheinwerfern am hinteren Bühnenrand führen. Alle Geräte werden weiterhin über denselben Controller gesteuert, aber die Signalwege sind praktischer aufgeteilt.

Warum einen DMX-Splitter verwenden?

In einem kleineren Setup können die Scheinwerfer häufig direkt nacheinander mit DMX-Kabel verbunden werden. Diese Methode wird als Daisy-Chaining bezeichnet und funktioniert gut, wenn die Kette kurz ist und aus wenigen Geräten besteht.

Wenn das Setup größer wird, kann eine lange zusammenhängende Kette jedoch anfälliger werden. Ein fehlerhaftes Kabel oder ein Defekt an einem Scheinwerfer kann im schlimmsten Fall alle nachfolgenden Geräte beeinträchtigen. Ein Splitter teilt das System in mehrere Leitungen auf, sodass Fehler leichter lokalisiert und begrenzt werden können.

• Verteilt ein DMX-Signal auf mehrere separate Ausgänge.
• Macht große Lichtinstallationen übersichtlicher.
• Reduziert das Risiko von Fehlern im gesamten System.
• Kann das DMX-Signal regenerieren und verstärken.
• Macht die Kabelführung flexibler.

Galvanische Trennung schützt dein DMX-System

Viele professionelle DMX-Splitter verfügen über galvanisch isolierte Ausgänge. Das bedeutet, dass die Ausgänge elektrisch voneinander sowie vom Eingang getrennt sind.

Wenn elektrische Störungen, Spannungsunterschiede oder ein Fehler auf einer Leitung auftreten, verringert die Isolierung das Risiko, dass sich das Problem auf den Rest des Systems ausbreitet. Das ist besonders bei Liveproduktionen und festen Installationen wichtig, bei denen Betriebssicherheit entscheidend ist.

Für den professionellen Einsatz ist ein Modell mit isolierten Ausgängen daher normalerweise die bessere Wahl als eine ganz einfache passive Verteilung.

DMX-Splitter oder gewöhnliche Kabelaufteilung?

Ein DMX-Signal sollte nicht mit einem gewöhnlichen Y-Kabel aufgeteilt werden. DMX ist ein digitales Signal, und eine passive Aufteilung kann Reflexionen, instabile Kommunikation und zufällige Fehler bei den Scheinwerfern verursachen.

Ein aktiver DMX-Splitter puffert und regeneriert das Signal dagegen, bevor es weitergeleitet wird. Jeder Ausgang erhält dadurch ein korrektes und stabiles DMX-Signal, das über seine eigene Kabelkette weitergeführt werden kann.

Wie viele Ausgänge benötigst du?

DMX-Splitter sind typischerweise mit zwei, vier, sechs oder acht Ausgängen erhältlich. Die richtige Anzahl hängt davon ab, wie deine Beleuchtung positioniert ist und wie viele separate Kabelrichtungen du benötigst.

Ein kleineres Modell mit zwei oder vier Ausgängen eignet sich häufig gut für mobile DJs, kleinere Bühnen und Bands. Für Theater, Clubs und größere Produktionen können sechs oder acht Ausgänge eine flexiblere Struktur bieten.

Es kann von Vorteil sein, einen Splitter mit mehr Ausgängen zu wählen, als du aktuell benötigst. So kannst du das System später erweitern, ohne das Gerät austauschen zu müssen.

3-poliger oder 5-poliger DMX?

DMX-Geräte sind mit 3- und 5-poligen XLR-Steckern erhältlich. 5-poliges XLR ist der offizielle Standard für DMX512, während 3-poliges XLR bei DJ-Beleuchtung und kleinerem Bühnenequipment weit verbreitet ist.

Prüfe daher den Steckertyp deines Controllers, deiner Scheinwerfer und deiner Kabel, bevor du einen Splitter auswählst. Einige Modelle verfügen über beide Steckertypen, während andere einen passenden Adapter erfordern.

Kabel und Verbindungen für verschiedene Setups findest du in unserer Auswahl an DMX-Kabel.

Rackmontierter oder kompakter DMX-Splitter?

Kompakte Splitter

Ein kompakter Splitter lässt sich leicht transportieren und in der Nähe der Scheinwerfer platzieren. Er eignet sich gut für mobile DJs, kleinere Events, Bands und vorübergehende Installationen, bei denen das Equipment häufig auf- und wieder abgebaut wird.

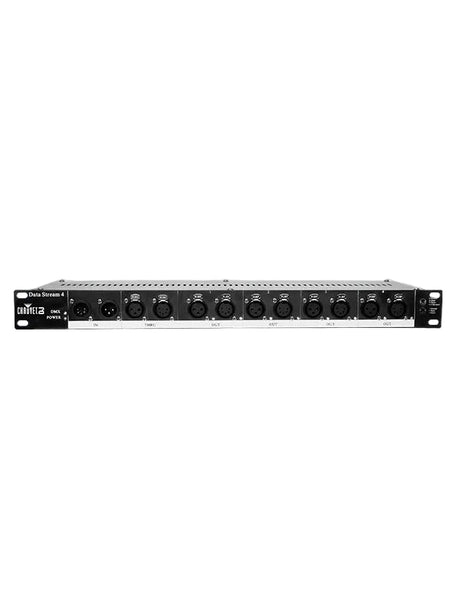

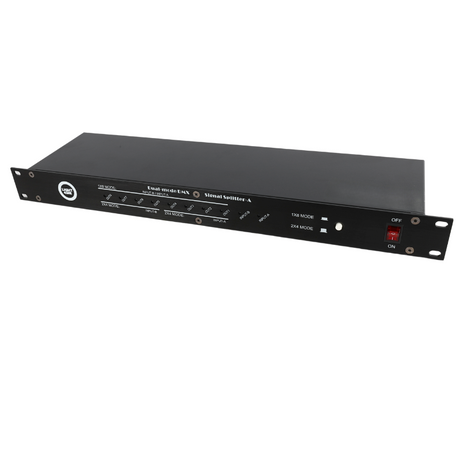

Rackmontierte Splitter

Rackmodelle eignen sich für Tourneen, Theater, Konzertveranstaltungsorte und feste Installationen. Sie können zusammen mit Controllern, Stromverteilung und anderem technischen Equipment montiert werden, sodass das gesamte System zusammengefasst und geschützt ist.

Bei größeren Bühnenaufbauten kann der Splitter gemeinsam mit Bühne und Truss, Kabeln und Lichtsteuerung als zentraler Bestandteil der Infrastruktur eingesetzt werden.

DMX-Splitter für Bühne, Theater und Events

Auf einer Bühne kann ein DMX-Splitter verwendet werden, um die Beleuchtung in logische Zonen aufzuteilen. Ein Ausgang kann beispielsweise zu LED PAR Scheinwerfern, ein anderer zu moving heads und ein dritter zu Effektbeleuchtung oder Publikumsbeleuchtung führen.

Das erleichtert sowohl den Aufbau als auch die Fehlersuche. Wenn eine einzelne Leitung ausfällt, können die übrigen Teile der Lichtanlage weiterhin funktionieren.

In festen Installationen wie Theatern, Clubs, Kirchen und Konferenzräumen werden Splitter häufig verwendet, um das Signal zwischen verschiedenen Räumen, Stativen oder Bereichen zu verteilen.

DMX-Splitter und drahtloses DMX

Ein Splitter kann auch mit drahtlosem DMX kombiniert werden. Du kannst beispielsweise einige Ausgänge per Kabel führen und einen drahtlosen Sender an einen anderen Ausgang anschließen.

So kannst du eine stabile kabelgebundene Verbindung zu den wichtigsten Teilen des Systems aufrechterhalten und die drahtlose Übertragung für Bereiche nutzen, in denen die Kabelführung schwierig ist.

Platzierung und Terminierung

Der Splitter wird normalerweise in der Nähe des Controllers oder an einem zentralen Ort platziert, an dem die Kabel in verschiedene Richtungen verteilt werden sollen. Von jedem Ausgang führt eine separate DMX-Leitung zu den relevanten Scheinwerfern.

Jede Leitung sollte am letzten Gerät korrekt terminiert werden. Ein DMX terminator hilft, Signalreflexionen zu verhindern, insbesondere bei langen Kabeln und größeren Installationen.

Baue ein vollständiges System zur Lichtsteuerung auf

Ein DMX-Splitter ist ein wichtiger Bestandteil größerer Systeme zur Lichtsteuerung. Kombiniere ihn mit einem passenden DMX-Controller, geeigneten DMX-Kabeln und gegebenenfalls Interfaces zur Lichtsteuerung.

Wenn du eine fertige Show ohne Computer speichern und abspielen möchtest, kannst du dir auch unsere Auswahl an DMX-Recordern ansehen.

Mit dem richtigen DMX-Splitter erhältst du eine flexiblere, stabilere und zuverlässigere Signalverteilung für kleine und große Lichtinstallationen.
