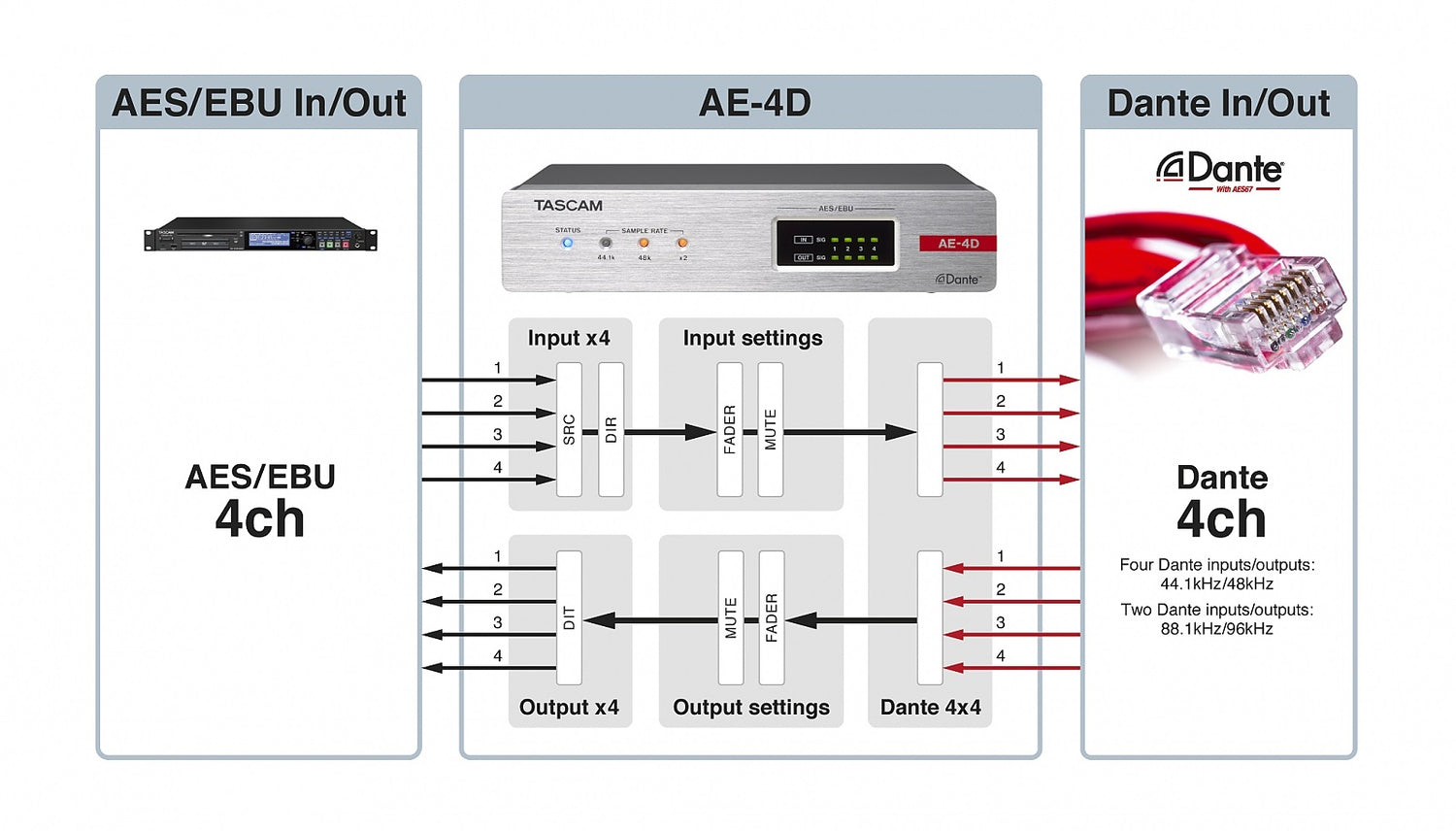

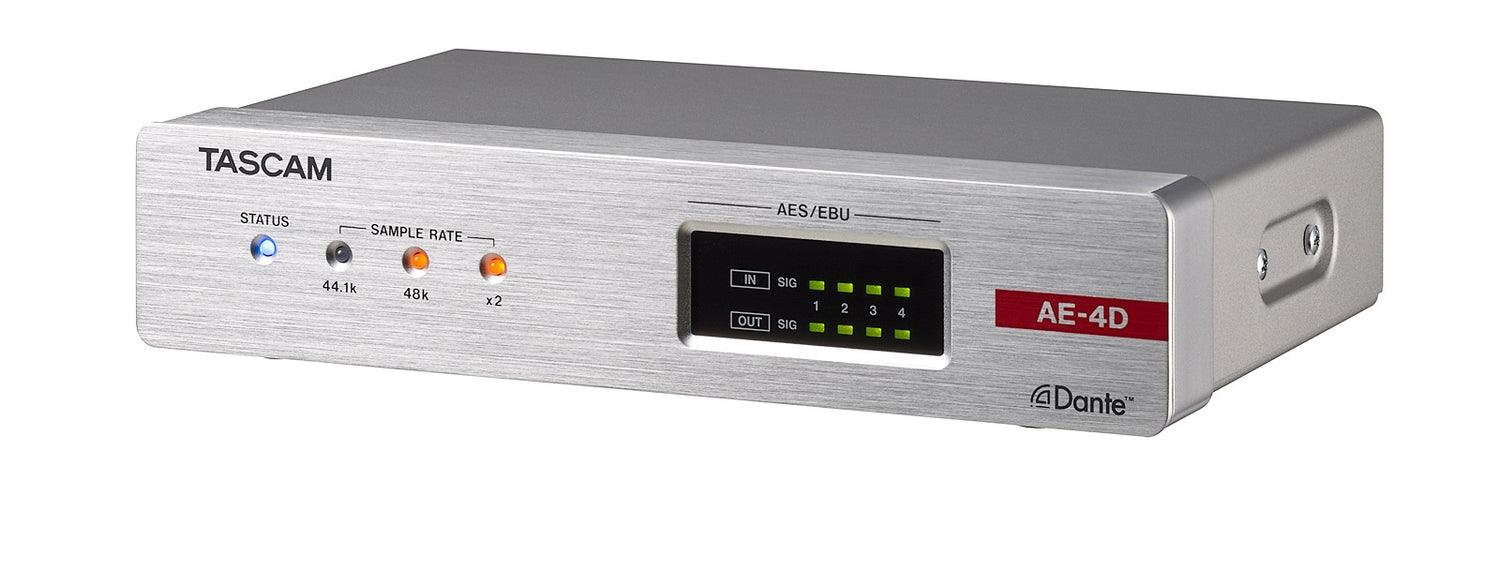

AE-4D ist ein hochwertiges AES-/EBU-Eingangs-/Ausgangsgerät, das bis zu vier AES-/EBU-Signale in vier Dante-Audiokanäle und umgekehrt konvertiert. Es verfügt über einen Eingangssamplingratenkonverter, unterstützt Audioauflösungen bis zu 96 kHz / 24 Bit und verwendet symmetrische XLR-Anschlüsse für AES-/EBU-Eingang und -Ausgang. Die DSP-Funktionen dieses Modells sind auf Eingangs- und Ausgangsfader sowie Stummschaltung beschränkt.

AE-4D ist Teil der Tascam Dante Compact-Prozessorserie, die aus kompakten audio-Konvertern halber Rackbreite für Dante-/AES67-Netzwerke besteht. Die Modelle können in öffentlichen Einrichtungen, Fernsehsendern, Aufnahmestudios oder exklusiven Wohnumgebungen problemlos zusätzliche Mic-/Line- oder AES-/EBU-Eingänge/-Ausgänge zu Dante-Audionetzwerken hinzufügen und frei miteinander kombiniert werden.

Die Fernsteuerung ist über zwei verschiedene software-Programme für Mac-, Windows-, IOS- und Android-Geräte möglich: Tascam DCP Connect zur Konfiguration und Tascam EZ Connect für Endanwender; beide sind einfach zu bedienen und im Lieferumfang der Geräte enthalten.

Alle Modelle können über PoE oder einen optionalen AC-Adapter betrieben werden. Mithilfe von Power-Daisy-Chaining können zwei nebeneinander in einem rack montierte Geräte über einen AC-Adapter mit Strom versorgt werden.

Hardwarefunktionen
Zwei AES-/EBU-Eingänge an symmetrischen XLR-Anschlüssen mit Samplingratenkonverter
Zwei AES-/EBU-Ausgänge an symmetrischen XLR-Anschlüssen
Vier Audiokanäle bei 44.1/48 kHz, 16/24 Bit
Zwei Audiokanäle bei 88.2/96 kHz, 16/24 Bit
Die Dante-Schnittstelle ermöglicht die Übertragung von Audiosignalen über ein Ethernet-Netzwerk
Zwei LAN-Anschlüsse für Dante-Daisy-Chaining
Flexible Weiterleitung mit der "Dante Controller"-software
AES67 wird unterstützt und ermöglicht die Verbindung mit Ravenna und anderen kompatiblen Audionetzwerktechnologien

Bis zu 96 kHz Samplingrate und 24 Bit Auflösung

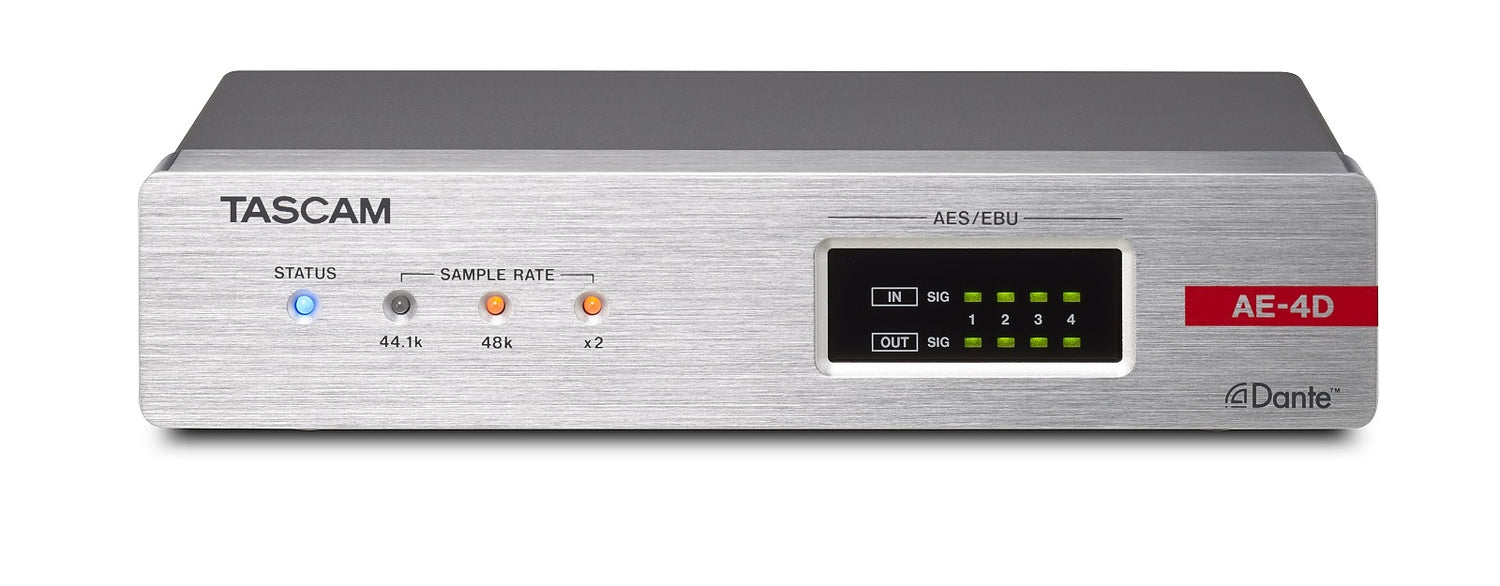

Anzeigen an der Vorderseite für Betriebsstatus und aktuelle Samplingrate
Signalanzeigen für Eingangs- und Ausgangssignale
Stromversorgung über PoE (Power over Ethernet) oder optionalen PS-P1220E AC-Adapter
Power-Daisy-Chaining ermöglicht die Versorgung zweier Geräte über einen AC-Adapter
Gehäuse in halber Rackbreite (1U)
Befestigungswinkel zum Beispiel für die Montage des Geräts unter einer Tischplatte im Lieferumfang enthalten

Softwarefunktionen
Fader- und Stummschaltungseinstellungen für jeden Eingangs- und Ausgangskanal
Zwei Arten von Steuer-software verfügbar (kompatibel mit Windows-/Mac-/iOS-/Android-Geräten): Tascam DCP Connect für Systemintegratoren bietet vollständigen Zugriff auf praktisch alle Einstellungen
Tascam EZ Connect für Endanwender ist eine einfache App ausschließlich für die wichtigsten Einstellungen (AE-4D verfügt über keine Einstellungen, die über diese App gesteuert werden können)

Optionales Zubehör
PS-P1220E AC-Adapter (kann bei PoE-Betrieb auch als redundante Stromversorgung verwendet werden)
AK-RS1 rackmount-Ablage zur Montage zweier Geräte nebeneinander

Technische Daten

Allgemein
Anzahl der Kanäle und Formate 4 Kanäle, 44.1 kHz, 48 kHz, 16/24 Bit
2 Kanäle (doppelte Geschwindigkeit), 88.2 kHz, 96 kHz, 16/24 Bit

Eingänge und Ausgänge

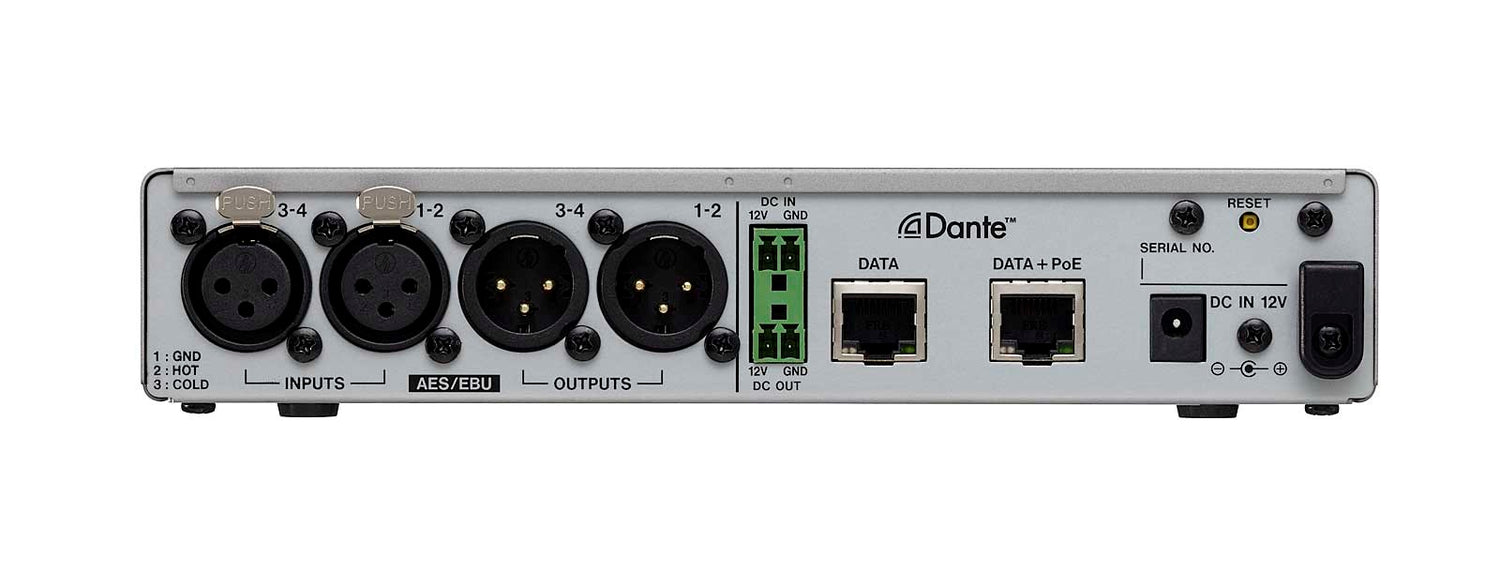

AES-/EBU-EINGÄNGE XLR-3-31
Eingangsimpedanz 110 ohm
Format AES3-2003/IEC60958-4 (AES/EBU)
Unterstützte Samplingfrequenzen 32-192 kHz (Samplingratenkonverter ist immer eingeschaltet)
AES-/EBU-AUSGÄNGE XLR-3-32
Eingangsimpedanz 110 ohm
Format AES3-2003/IEC60958-4 (AES/EBU)
Unterstützte Samplingfrequenzen 44.1 kHz, 48 kHz, 88.2 kHz, 96 kHz
Dante-/Ethernet-Anschlüsse (DATA/DATA+PoE) RJ-45
Übertragungsprotokoll Dante
Gigabit-Ethernet-Standard 1000BASE-T (IEEE 802.3ab)
Kabelanforderungen Cat 5e oder bessere STP-Kabel

Stromversorgung und weitere technische Daten
Stromversorgung PoE-Klasse 0
Tascam PS-P1220E AC-Adapter (separat erhältlich)
Leistungsaufnahme 3 W
Abmessungen (B × H × T) 214 mm × 45 mm × 136 mm (einschließlich hervorstehender Teile)
Gewicht 795 g
Zulässiger Betriebstemperaturbereich 0-40 ºC
