Tascam MM-4D IN Analoger Dante-Konverter mit 4 Kanälen, XLR

Tascam ML-4D/IN Analog-Dante-Konverter mit DSP-Mixer

MM-4D / IN ist ein hochwertiges analoges Eingangsgerät, das vier Mikrofon-/Line-Eingangssignale in vier Dante-Ausgangssignale umwandelt. Darüber hinaus unterstützt es vierkanalige Dante-Eingänge, wodurch praktisch jede Audioquelle in einem bestehenden Dante-Netzwerk verwendet werden kann. Mit Euroblock- (MM-4D / IN-E) oder XLR-Anschlüssen (MM-4D / IN-X) für analoge Eingänge eignet sich dieses Modell für eine Vielzahl von Anwendungen.

MM-4D / IN ist Teil der Tascam Dante Compact-Prozessorserie, die aus kompakten Audiokonvertern für Dante-/AES67-Netzwerke besteht. Die Modelle können in öffentlichen Einrichtungen, Fernsehsendern, Aufnahmestudios oder hochwertigen Wohnumgebungen einfach zusätzliche Mikrofon-/Line- oder AES-/EBU-Eingänge/-Ausgänge zu Dante-Audionetzen hinzufügen und frei kombiniert werden.

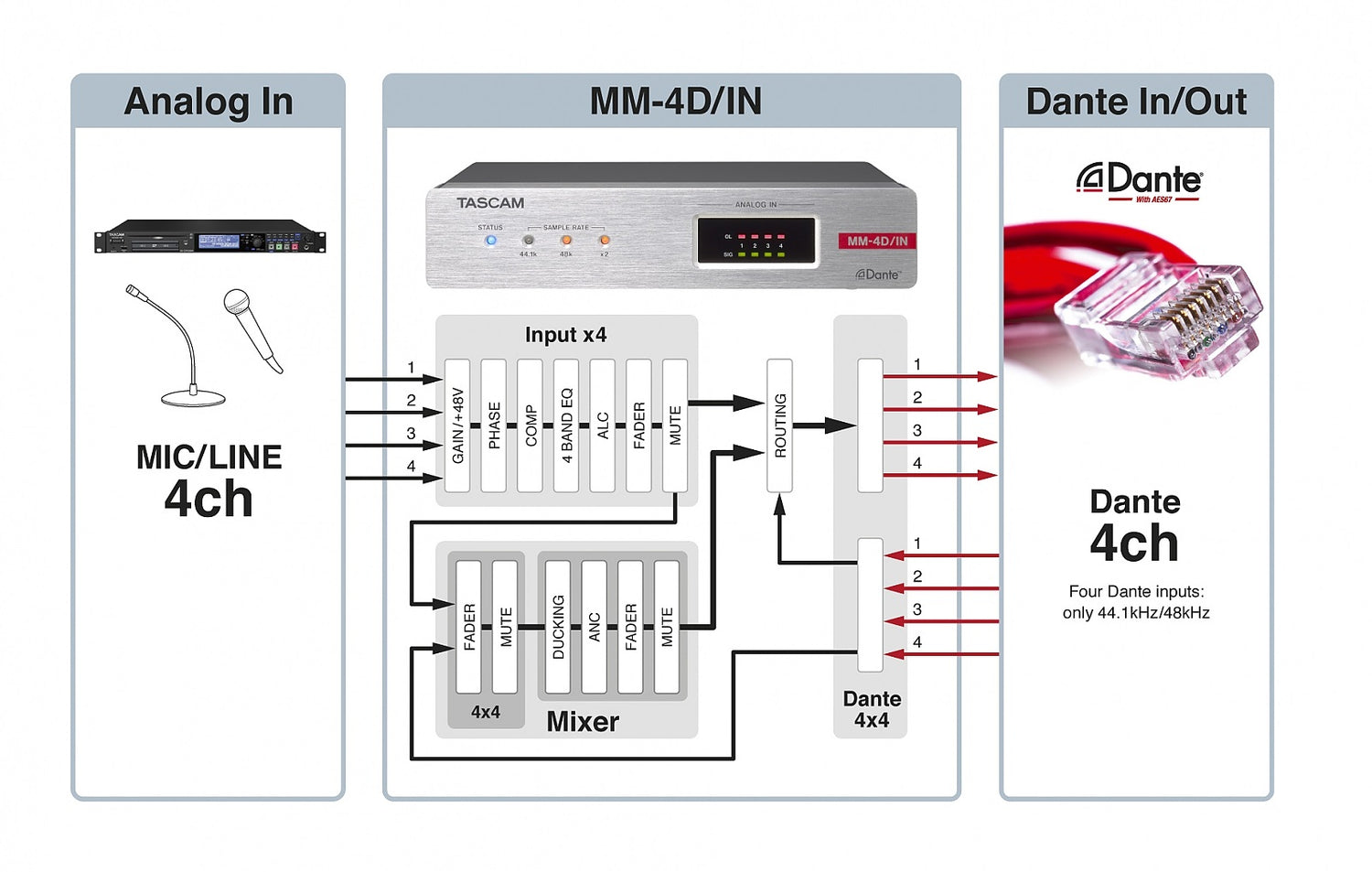

Ein entscheidender Vorteil der Produktreihe ist der in jedes Gerät integrierte DSP-Prozessor. Durch die Bereitstellung von Mischfunktionen und EQ sowie dynamischer Bearbeitung, automatischer Pegelsteuerung, automatischer Ducking-Funktion, Routing und Rauschkompensation können selbst kleine Systeme ohne zusätzliche Signalverarbeitungs- oder Mischgeräte betrieben werden. Von der Eingabe von Mikrofonsignalen bis zur Ausgabe an aktive Lautsprecher oder Aufnahmegeräte kann die Dante Compact Processor Series allein ein vollständiges kleines System aufbauen.

Die Fernsteuerung ist über zwei verschiedene Softwareprogramme für Mac-, Windows-, IOS- und Android-Geräte möglich: Tascam DCP Connect zur Konfiguration und Tascam EZ Connect für Endanwender. Beide sind einfach zu bedienen und im Lieferumfang der Geräte enthalten. MM-4D / IN ermöglicht außerdem die Stummschaltung seiner Eingänge über GPI.

Alle Modelle können über PoE oder ein optionales AC-Netzteil betrieben werden. Durch Power-Daisy-Chaining können zwei nebeneinander in einem rack montierte Geräte versorgt werden.

Hardware-Funktionen
Vier symmetrische Mikrofon-/Line-Eingänge mit 48-V-Phantomspeisung
Zwei Produktvarianten: MM-4D/IN-E: Mit Euroblock-Anschlüssen für Festinstallationen
MM-4D/IN-X: Mit XLR-Anschlüssen für Tourneen und andere flexiblere Anwendungen

Die Dante-Schnittstelle ermöglicht die Übertragung von Audiosignalen über ein Ethernet-Netzwerk
Zwei LAN-Anschlüsse für Dante-Daisy-Chaining
Flexibles Routing mit der Dante-Controller-Software
AES67 wird unterstützt, um die Verbindung mit Ravenna und anderen kompatiblen Audio-Netzwerktechnologien zu ermöglichen

Bis zu 96 kHz Abtastrate und 24 Bit Auflösung

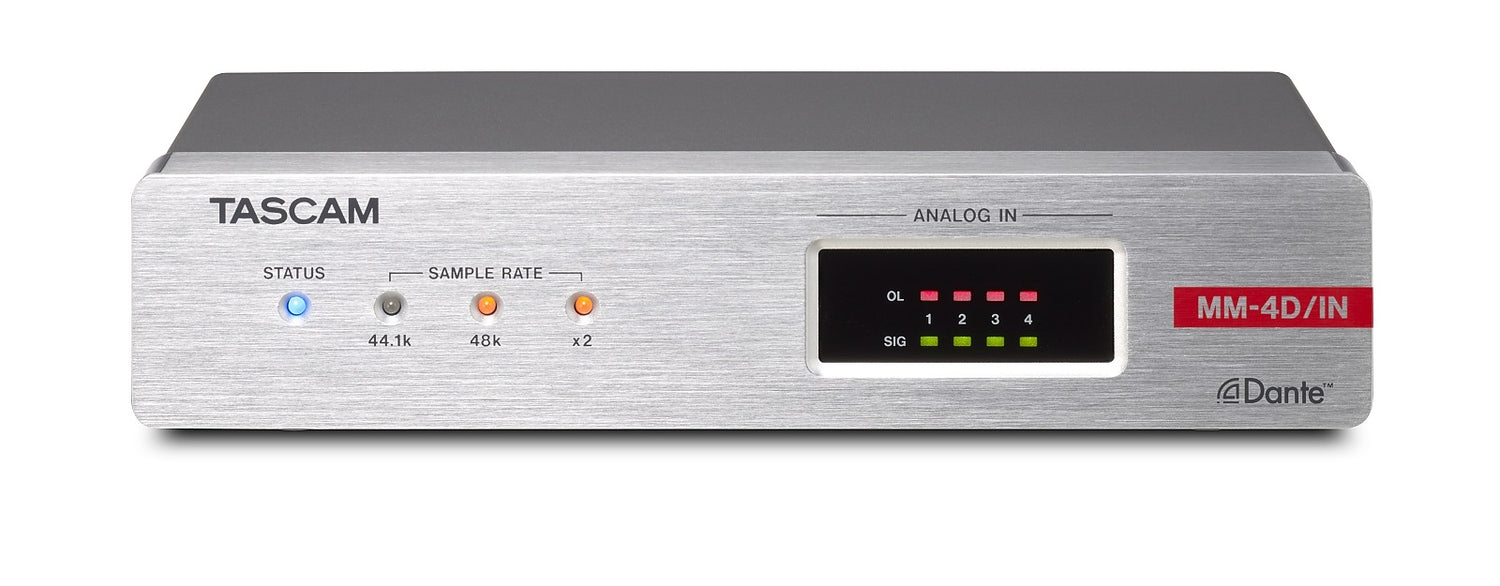

Anzeigen auf der Vorderseite für Betriebsstatus und aktuelle Abtastrate
Signal- und Übersteuerungsanzeigen für analoge Eingangssignale
Eingänge können über GPI stummgeschaltet werden (nur MM-4D/IN-E)
Stromversorgung über PoE (Power over Ethernet) oder optionales PS-P1220E-AC-Netzteil
Power-Daisy-Chaining ermöglicht die Versorgung von zwei Geräten über ein AC-Netzteil
Gehäuse in halber rack-Größe (1U)
Befestigungsbügel zum Beispiel für die Montage des Geräts unter einer Tischplatte im Lieferumfang enthalten

Software-Funktionen
Vier Dante-Audio-Eingangs- und -Ausgangskanäle
Leistungsstarker DSP-Mixer
Eingangsfunktionen: Phantomspeisung ein/aus, Polarität, Empfindlichkeit (Gain), Trim, automatische Pegelsteuerung, 4-Band-Equalizer, Stummschaltung, Fader
Mixer-Funktionen: Matrix-Mixer, Ducking, Umgebungsgeräuschkompensator (ANC), Routing

Bis zu 50 Szenen-Presets können gespeichert werden
Die Timer-Ereignisfunktion ermöglicht das Umschalten von Presets zu bestimmten Zeiten (für ein zukünftiges Update geplant)
Fünf verschiedene Referenzpegel stehen zur Anpassung an praktisch jede Anwendung in Consumer-, professionellen oder Rundfunkumgebungen zur Verfügung
Zwei Arten von Steuerungssoftware verfügbar (kompatibel mit Windows-/Mac-/iOS-/Android-Geräten): Tascam MX Connect für Systemintegratoren bietet vollständigen Zugriff auf praktisch alle Einstellungen
Tascam EZ Connect für Endanwender ist eine einfache App mit nur den wichtigsten Einstellungen

Optionales Zubehör
PS-P1220E AC-Netzteil (kann bei PoE-Betrieb auch zur redundanten Stromversorgung verwendet werden)
AK-RS1 rackmount shelf zur Montage von zwei Geräten nebeneinander

Spezifikationen

Allgemein
Anzahl der Kanäle und Formate: 4 Kanäle, 44.1 kHz, 48 kHz, 88.2 kHz, 96 kHz, 16/24 Bit

Audioeingänge
Analoge Eingänge (ANALOG IN):
MM-4D/IN-E: Symmetrische Euroblock-Anschlüsse, 3.81 mm Rastermaß
MM-4D/IN-X: XLR-Anschlüsse (XLR-3-31, 1: GND, 2: HOT, 3: COLD)
Minimaler Eingangspegel: -70 dBu
Maximaler Eingangspegel: +26 dBu
Eingangsimpedanz: ≥2 ohm
Hinweis: 0 dBu entspricht 0.775 Vrms

Weitere Ein- und Ausgänge
Dante-/Ethernet-Anschlüsse (DATA/DATA+PoE): RJ-45
Übertragungsprotokoll: Dante
Gigabit-Ethernet-Standard: 1000BASE-T (IEEE 802.3ab)
Kabelanforderungen: Cat 5e oder besser STP-Kabel
Externe Stummschaltungssteuerung (LED/SWITCH/GND, nur MM-4D/IN-E): Symmetrische Euroblock-Anschlüsse, 3.81 mm Rastermaß
LED-Anschlüsse
Ausgangsformat: Open Collector (10 ohm Ausgangsimpedanz, 48 V Spannungsfestigkeit, 35 mA maximaler Strom)
Maximale Ausgangsspannung für Low-Pegel: 0.5 V
SWITCH-Anschlüsse
Maximale Eingangsspannung: 5.5 V
Minimale Eingangsspannung für High-Pegel: 2.31 V
Maximale Eingangsspannung für Low-Pegel: 0.99 V

Audioleistung
Mikrofoneingang zu Dante-Ausgang
Mikrofonverstärker-EIN (äquivalentes Eingangsrauschen): ≤-125 dB
(150 ohm, 22 kHz LPF, A-bewertet, JEITA)
Frequenzgang: 20 Hz - 20 kHz, ±0.5 % (Abtastfrequenz 44.1/48 kHz, JEITA)
20 Hz - 40 kHz, ±0.5 % (Abtastfrequenz 88.2/96 kHz, JEITA)
Verzerrung (THD+N): ≤0.003 %
(-1 dBFS Eingang, Abtastfrequenz 44.1/48/88.2/96 kHz, JEITA)
Signal-Rausch-Verhältnis: ≥108 dB
(Abtastfrequenz 44.1/48/88.2/96 kHz, JEITA)
Übersprechen: ≥100 dB
(Abtastfrequenz 44.1/48/88.2/96 kHz, JEITA)
Dynamikbereich: ≥108 dB (Abtastfrequenz 44.1/48/88.2/96 kHz, JEITA)
Hinweis: JEITA weist auf die Einhaltung von JEITA CP-2150 hin

Stromversorgung und weitere Spezifikationen
Stromversorgung: PoE Klasse 0
Tascam PS-P1220E AC-Netzteil (separat erhältlich)
Leistungsaufnahme: 7.5 W
Abmessungen (B × H × T): 214 mm × 45 mm × 136 mm (einschließlich Vorsprüngen)
Gewicht: 885 g
Zulässiger Betriebstemperaturbereich: 0-40 ºC
