Tascam MM-2D Analog-Dante-Konverter 2in / 2 out, XLR

Tascam MM-2D-X analoger Dante-Konverter mit DSP-Mixer

MM-2D ist ein hochwertiges analoges Eingangs-/Ausgangsgerät, das entweder zwei Mikrofon-/Line-Eingangssignale in zwei Dante-Ausgangssignale oder zwei Dante-Eingangssignale in zwei Line-Ausgangssignale umwandeln kann. Darüber hinaus unterstützt es auch 4-Kanal-Dante-Eingänge/-Ausgänge, sodass praktisch alle Audioquellen in einem bestehenden Dante-Netzwerk verwendet werden können. Dieses Modell ist wahlweise mit Euroblock- (MM-2D-E) oder XLR-Anschlüssen (MM-2D-X) für analoge Ein- und Ausgänge erhältlich und kann für eine Vielzahl von Anwendungen eingesetzt werden.

MM-2D ist Teil der Tascam Dante Compact-Prozessorserie, die aus kompakten halbrackgroßen audio-Konvertern für Dante-/AES67-Netzwerke besteht. Die Modelle ermöglichen das einfache Hinzufügen weiterer Mikrofon-/Line- oder AES-/EBU-Eingänge/-Ausgänge zu Dante-Audiosystemen in öffentlichen Einrichtungen, Fernsehsendern, Aufnahmestudios oder hochwertigen Wohnumgebungen und können frei miteinander kombiniert werden.

Ein entscheidender Vorteil der Produktreihe ist der in jedes Gerät integrierte DSP-Prozessor. Da er nicht nur Mischfunktionen und EQ, sondern auch dynamische Bearbeitung, automatische Pegelsteuerung, automatisches Ducking, Routing und Rauschkompensation bietet, können selbst kleine Systeme ohne zusätzliche Signalverarbeitungs- oder Mischgeräte betrieben werden. Von der Eingabe von Mikrofonsignalen bis zur Ausgabe an aktive Lautsprecher oder Aufnahmegeräte kann die Dante Compact Processor Series allein ein vollständiges kleines System bilden.

Die Fernsteuerung ist über zwei verschiedene software-Programme für Mac-, Windows-, IOS- und Android-Geräte möglich: Tascam DCP Connect zur Konfiguration und Tascam EZ Connect für Endanwender. Beide sind einfach zu bedienen und im Lieferumfang der Geräte enthalten. MM-2D ermöglicht außerdem das Stummschalten seiner Eingänge und die Steuerung seiner Ausgangspegel über GPI.

Alle Modelle können über PoE oder einen optionalen Wechselstromadapter betrieben werden. Durch Power-Daisy-Chaining können zwei nebeneinander montierte Geräte versorgt werden.

Hardwarefunktionen

Zwei symmetrische Mikrofon-/Line-Eingänge mit 48-V-Phantomspeisung
Zwei symmetrische Line-Ausgänge
Zwei Produktvarianten: MM-2D-E: Mit Euroblock-Anschlüssen für Festinstallationen
MM-2D-X: Mit XLR-Anschlüssen für Tourneen und andere flexiblere Anwendungen

Dante-Schnittstelle zur Übertragung von Audiosignalen über ein Ethernet-Netzwerk
Zwei LAN-Anschlüsse für Dante-Daisy-Chaining
Flexibles Routing mit der „Dante Controller“-software
AES67 wird unterstützt und ermöglicht die Verbindung mit Ravenna und anderen kompatiblen audio-Netzwerktechnologien

Abtastrate bis zu 96 kHz und 24-Bit-Auflösung

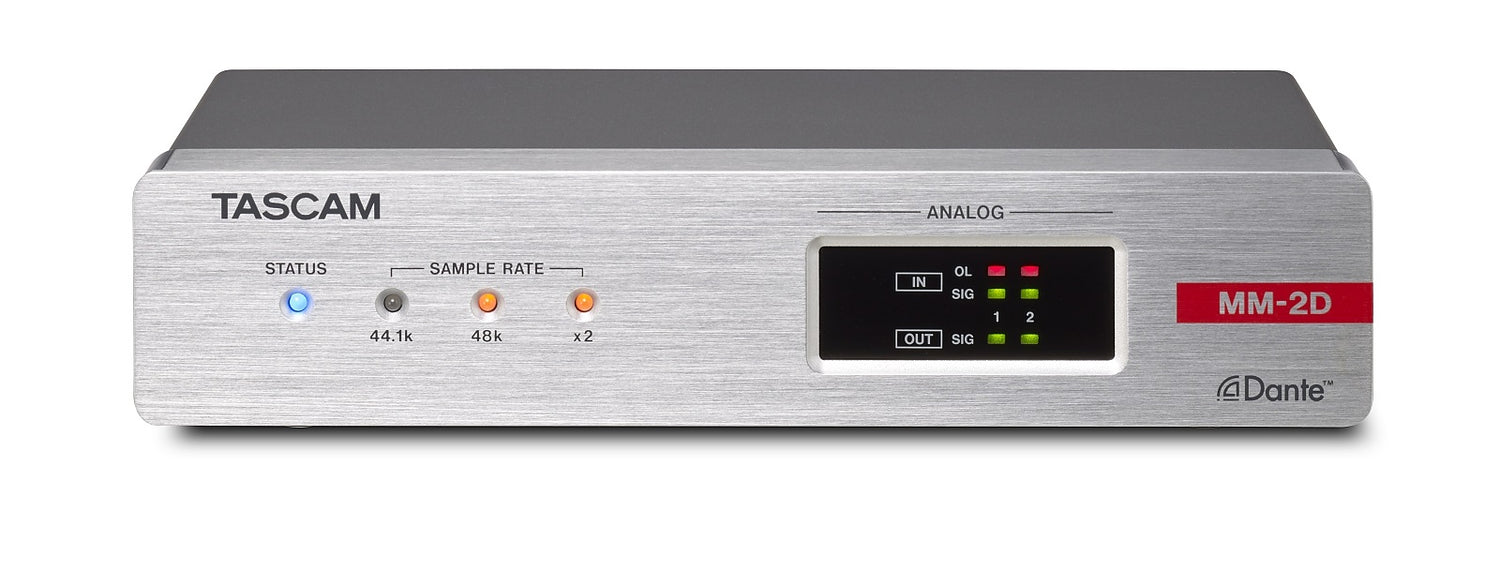

Anzeigen auf der Vorderseite für Betriebsstatus und aktuelle Abtastrate
Überlastungsanzeigen für analoge Eingangssignale
Signalanzeigen für analoge Ein- und Ausgangssignale
Eingänge können per GPI stummgeschaltet werden (nur MM-2D-E)
Ausgangspegel können per GPI gesteuert werden (nur MM-2D-E)
Stromversorgung über PoE (Power over Ethernet) oder optionalen PS-P1220E-Wechselstromadapter
Power-Daisy-Chaining ermöglicht die Versorgung zweier Geräte über einen Wechselstromadapter
Gehäuse im halben rack-Format (1U)
Befestigungswinkel zum Beispiel für die Montage des Geräts unter einer Tischplatte im Lieferumfang enthalten

softwarefunktionen

Vier Dante-Audio-Eingangs- und -Ausgangskanäle
Leistungsstarker DSP-Mixer. Eingangsmerkmale: Phantomspeisung ein/aus, Empfindlichkeit (Verstärkung), Trim, Phase, 4-Band-Equalizer, automatische Pegelsteuerung, Fader, Stummschaltung
Mixerfunktionen: Matrix-Mixer, Ducking, Umgebungsgeräuschkompensation (ANC), Routing
Ausgangsmerkmale: 10-Band-Equalizer, Delay, Fader, Stummschaltung, limiter, Phase

Bis zu sechs Eingangsquellen (zwei Mikrofon-/Line-Eingangssignale und vier Dante-Eingänge) können gemischt werden

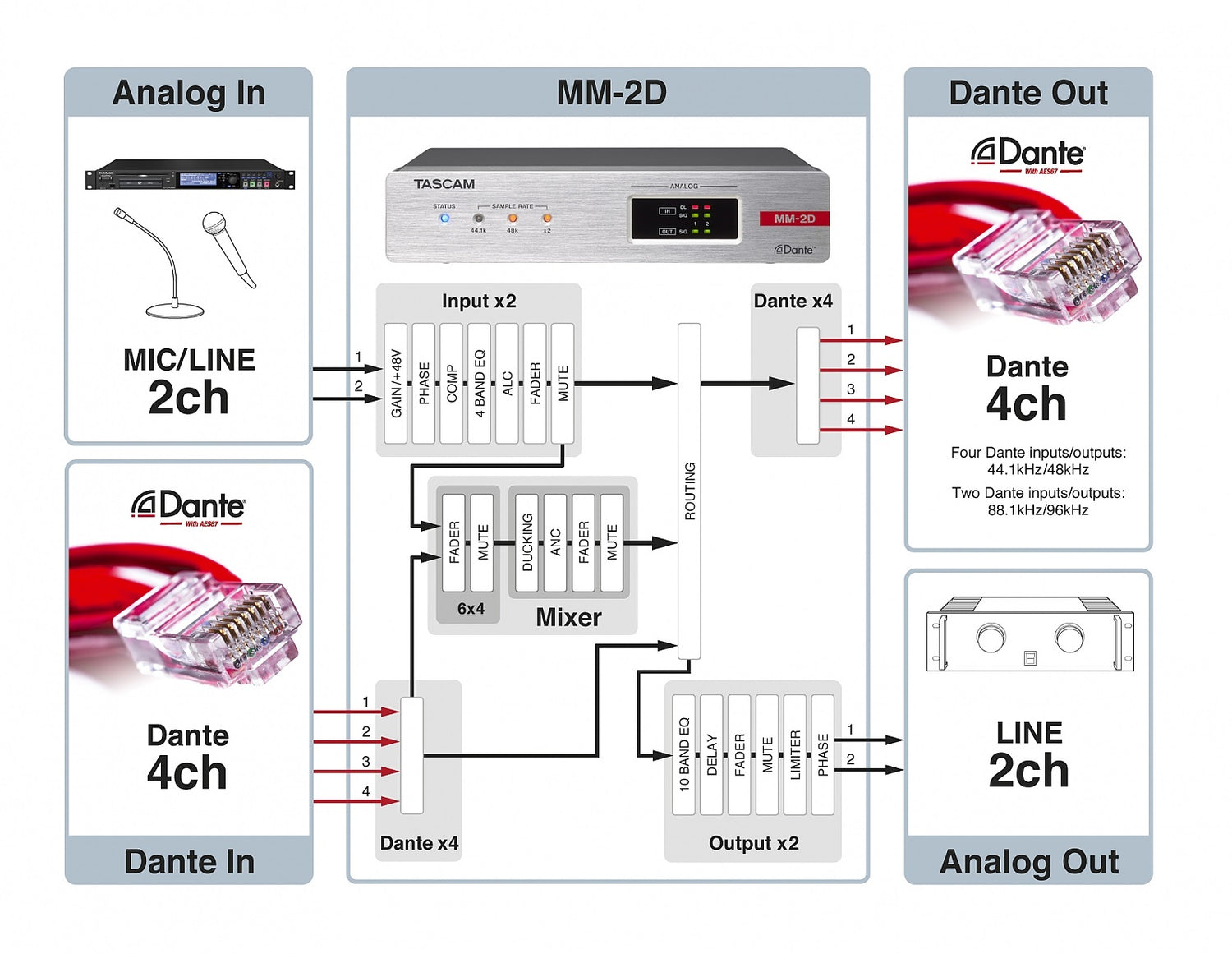

Die Matrix ermöglicht das Routing von zwei Mikrofon-/Line-Eingängen, vier Dante-Eingängen und dem Mixerausgang zu zwei Line-Ausgängen und/oder vier Dante-Ausgängen
Bis zu 50 Szenenvoreinstellungen können gespeichert werden
Mit der Timer-Ereignisfunktion können Voreinstellungen zu bestimmten Zeiten umgeschaltet werden (für ein zukünftiges Update geplant)
Fünf verschiedene Referenzpegel stehen zur Anpassung an praktisch jede Anwendung in Consumer-, professionellen oder Rundfunkumgebungen zur Verfügung
Zwei Arten von Steuerungssoftware sind verfügbar (kompatibel mit Windows-/Mac-/iOS-/Android-Geräten): Tascam MX Connect bietet Systemintegratoren vollständigen Zugriff auf nahezu alle Einstellungen
Tascam EZ Connect ist eine einfache App für Endanwender mit nur den wichtigsten Einstellungen

Optionales Zubehör

PS-P1220E-Wechselstromadapter (kann bei PoE-Betrieb auch zur redundanten Stromversorgung verwendet werden)
AK-RS1 rackmontageablage zur Montage zweier Geräte nebeneinander

Spezifikationen

Allgemeines

Anzahl der Kanäle und Formate 2 Kanäle, 44.1 kHz, 48 kHz, 88.2 kHz, 96 kHz, 16/24 Bit

Audioeingänge und -ausgänge

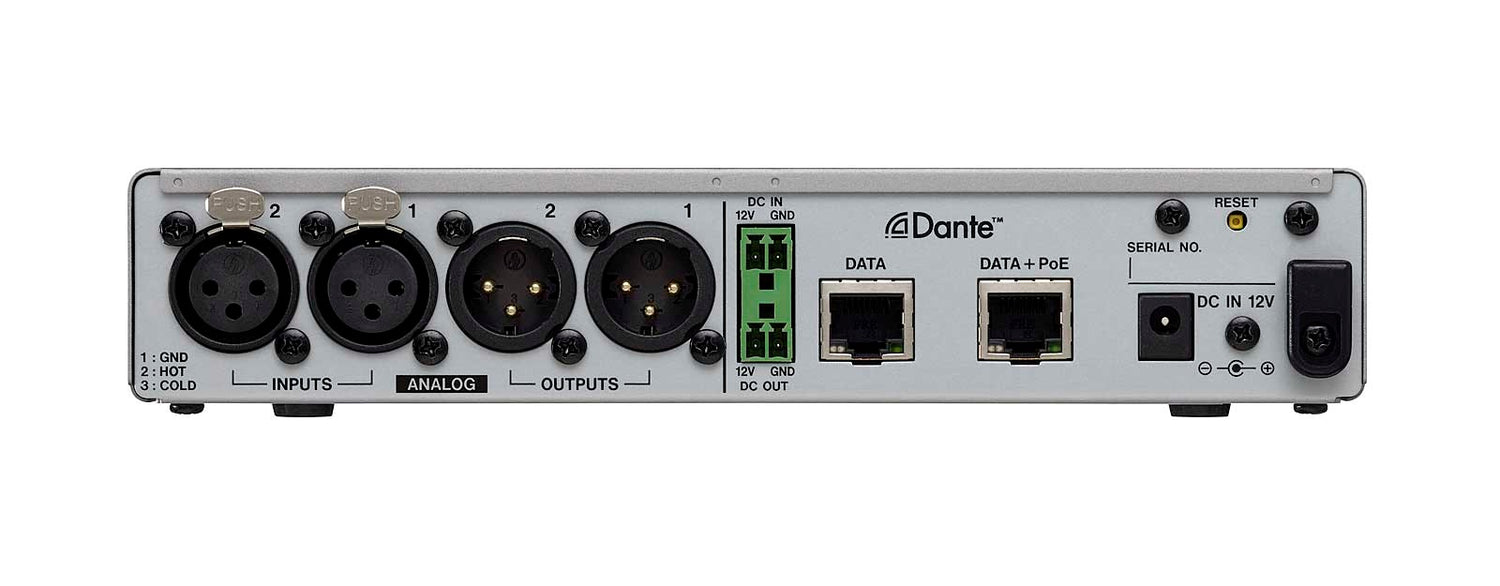

Analoge Eingänge (ANALOG IN) MM-2D-E: Symmetrische Euroblock-Anschlüsse, 3.81 mm Rastermaß
MM-2D-X: XLR-Anschlüsse
(XLR-3-31, 1: GND, 2: HOT, 3: COLD)
Minimaler Eingangspegel -74 dBu
Maximaler Eingangspegel +26 dBu
Eingangsimpedanz ≥2 kOhm
Analoge Ausgänge (ANALOG OUT) MM-2D-E: Symmetrische Euroblock-Anschlüsse, 3.81 mm Rastermaß
MM-2D-X: XLR-Anschlüsse
(XLR-3-32, 1: GND, 2: HOT, 3: COLD)
Nennausgangspegel +4 dBu (Ref(D) ≠ -9 dBFS)
+6 dBu (Ref(D) = -9 dBFS)
Maximaler Ausgangspegel (wählbar) +15 dBu (Ref(D): -9 dBFS)
+18 dBu (Ref(D): -14 dBFS)
+20 dBu (Ref(D): -16 dBFS)
+22 dBu (Ref(D): -18 dBFS)
+24 dBu (Ref(D): -20 dBFS)
Ausgangsimpedanz ≤200 Ohm
Hinweis: 0 dBu entspricht 0.775 Vrms

Weitere Ein- und Ausgänge

Dante-/Ethernet-Anschlüsse (DATA/DATA+PoE) RJ-45
Übertragungsprotokoll Dante
Gigabit-Ethernet-Standard 1000BASE-T (IEEE 802.3ab)
Kabelanforderungen Cat 5e oder bessere STP-Kabel
Externe Stummschaltungssteuerung (LED/SWITCH/GND, nur MM-2D-E) Symmetrische Euroblock-Anschlüsse, 3.81 mm Rastermaß
LED-Anschlüsse
Ausgangsformat Open Collector (10 Ohm Ausgangsimpedanz, 48 V Spannungsfestigkeit, 35 mA maximaler Strom)
Maximale Ausgangsspannung für Low-Pegel 0.5 V
SWITCH-Anschlüsse
Maximale Eingangsspannung 5.5 V
Minimale Eingangsspannung für High-Pegel 2.31 V
Maximale Eingangsspannung für Low-Pegel 0.99 V
Ausgangspegelsteuerung (10V/CONTROL/GND, nur MM-2D-E) Symmetrische Euroblock-Anschlüsse, 3.81 mm Rastermaß
Hier einen variablen Widerstand anschließen (10 kOhm empfohlen)

Audioleistung

Mikrofoneingang zu Dante-Ausgang
Mikrofonverstärker-EIN (äquivalentes Eingangsrauschen) ≤-125 dB
(150 Ohm, 22 kHz LPF, A-bewertet, JEITA)
Frequenzgang 20 Hz - 20 kHz, ±0.5 % (Abtastfrequenz 44,1/48 kHz, JEITA)
20 Hz - 40 kHz, ±0.5 % (Abtastfrequenz 88,2/96 kHz, JEITA)
Verzerrung (THD+N) ≤0.005 %
(-1 dBFS Eingang, Abtastfrequenz 44.1/48/88.2/96 kHz, JEITA)
Signal-Rausch-Verhältnis ≥105 dB
(Abtastfrequenz 44.1/48/88.2/96 kHz, JEITA)
Übersprechen ≥100 dB
(Abtastfrequenz 44.1/48/88.2/96 kHz, JEITA)
Dynamikbereich ≥105 dB
(Abtastfrequenz 44.1/48/88.2/96 kHz, JEITA)
Dante-Eingang zu Line-Ausgang
Frequenzgang 20 Hz - 20 kHz, ±0.5 % (Abtastfrequenz 44,1/48 kHz, JEITA)
20 Hz - 40 kHz, ±0.5 % (Abtastfrequenz 88,2/96 kHz, JEITA)
Verzerrung (THD+N) ≤0.005 %
(-1 dBFS Eingang, Abtastfrequenz 44.1/48/88.2/96 kHz, JEITA)
Signal-Rausch-Verhältnis ≥105 dB
(Abtastfrequenz 44.1/48/88.2/96 kHz, JEITA)
Übersprechen ≥100 dB
(Abtastfrequenz 44.1/48/88.2/96 kHz, JEITA)
Dynamikbereich ≥105 dB
(Abtastfrequenz 44.1/48/88.2/96 kHz, JEITA)
Hinweis: JEITA bezeichnet die Konformität mit JEITA CP-2150

Stromversorgung und weitere Spezifikationen

Stromversorgung PoE-Klasse 0
Tascam PS-P1220E-Wechselstromadapter (separat erhältlich)
Leistungsaufnahme 6 W
Abmessungen (B × H × T) 214 mm × 45 mm × 136 mm (einschließlich hervorstehender Teile)
Gewicht 885 g
Zulässiger Betriebstemperaturbereich 0-40 ºC
