Tascam ML-16D Analog Dante-Konverter 16 Kanäle

Tascam ML-16D Analog-Dante-Konverter

Tascam ML-16D ist ein kompakter, hochwertiger Analog-Dante-Analog-Konverter, der dafür entwickelt wurde, 16 oder 32 analoge Audio-Kanäle in beide Richtungen über Dante-Netzwerke zu übertragen.

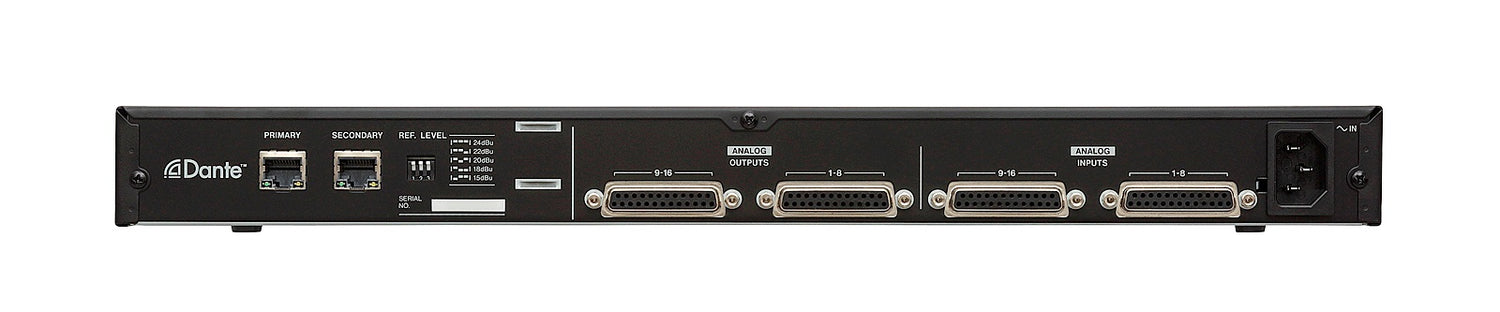

25-poliger D-sub-Stecker zur Platzersparnis, kann zusammen mit Tascam-Breakout-Panels verwendet werden; Eingang und symmetrischer Ausgang, analoges Audio-Signal auf Line-Pegel.
2 Ethernet-Anschlüsse (Dante Primary/Secondary) für redundanten Netzwerkmodus in 2 separaten Netzwerken.

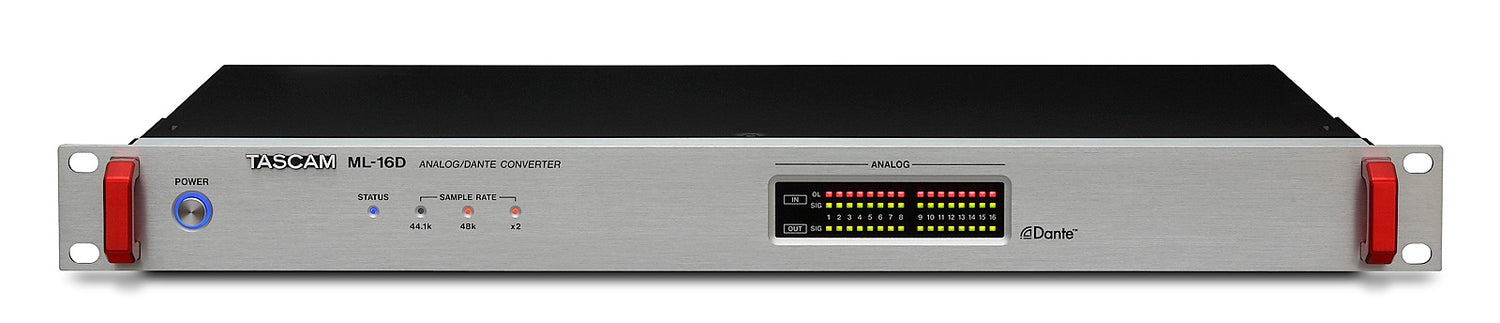

Anzeigen für Betriebsstatus und aktuelle Sample-Rate sowie Overload-LEDs für jeden Eingang und Signal-LEDs für jeden Ein- und Ausgang.
Ein Schalter auf der Rückseite ermöglicht die Einstellung des erforderlichen maximalen Eingangs-/Ausgangspegels.
Weitere Einstellungen, wie z. B. Sampling-Frequenz, Kanalrouting oder Verzögerung, können in der frei verfügbaren Computeranwendung „Dante Controller“ vorgenommen werden.

Dante ist eine Netzwerktechnologie von Audinate, die leistungsstarke Audioverteilung über Standard-IP-Netzwerke bietet.
Sie unterstützt Hunderte simultane Kanäle unkomprimierten Tons mit ultraniedriger Latenz und präziser Synchronisierung.

Analog-Dante-Analog-Konverter für 16 (ML-16D) oder 32 (ML-32D) Audio-Kanäle auf Line-Pegel
Die Dante-Schnittstelle ermöglicht die Übertragung von bis zu 16/32 Audio-Kanälen über ein Ethernet-Netzwerk. Zwei LAN-Anschlüsse für primäre und sekundäre Netzwerke sorgen für Redundanz.
Flexible Signalführung mit der Software „Dante Controller“.
AES67 wird unterstützt, um die Verbindung mit Ravenna und anderen kompatiblen Audio-Netzwerktechnologien zu ermöglichen.

Bis zu 96 kHz Sample-Rate und 24-Bit-Auflösung.
Anzeigen für Betriebsstatus und aktuelle Sample-Rate.
Overload-Anzeigen für analoge Eingangssignale.

Signalanzeigen für analoge Eingangs- und Ausgangssignale.
Fünf verschiedene Referenzpegel verfügbar, um sich an nahezu jede Anwendung in Verbraucher-, professionellen oder Broadcast-Umgebungen anzupassen (über Schalter auf der Rückseite ausgewählt).
25-polige D-sub-Stecker für symmetrische Line-Ein-/Ausgänge (AES59-2012:TASCAM-Pinbelegung). Die Euro-Block-Breakout-Box kann für Festinstallationen verwendet werden (BO-32DE).
XLR-Breakout-Boxen können für Live-Musik- oder Studioanwendungen verwendet werden (BO-16DX/IN, BO-16DX/OUT).

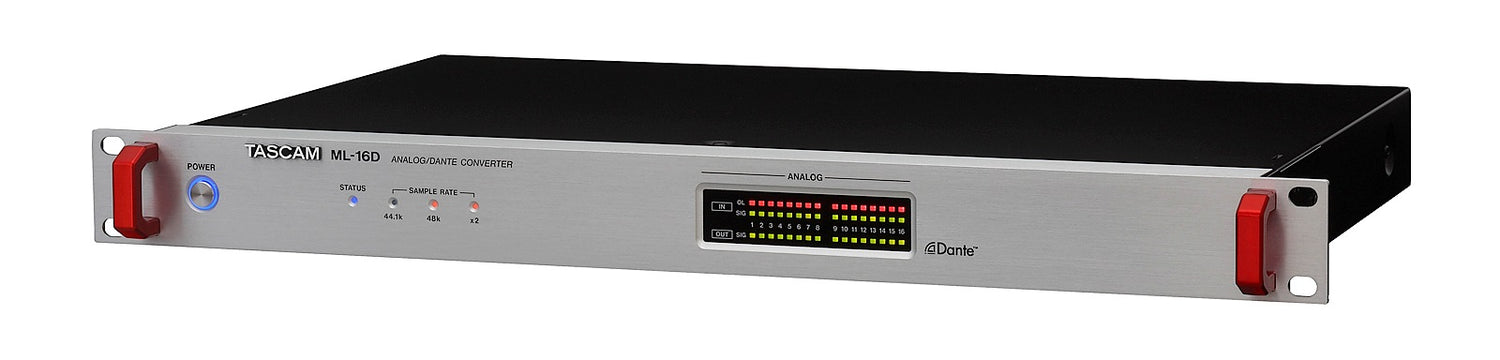

19-Zoll-rackmontierbares Gehäuse (1U).

Spezifikationen
Audioauflösung: 44.1/48/88.2/96 kHz, 16/24 Bit.

Analoge Audioeingänge
Anschlüsse: D-sub 25-polig.
Verriegelungsschrauben: Nr. 4-40 UNC (Zolltyp).
Nomineller Eingangspegel: +4 dBu, +6 dBu (nur wenn der maximale Eingangspegel +15 dBu beträgt).
Maximaler Eingangspegel: +24 dBu, +22 dBu, +20 dBu, +18 dBu, +15 dBu (eingestellt durch REF. LEVEL-Schalter).
Eingangsimpedanz >=10 kOhm.

Analoge Audioausgänge
Anschlüsse: D-sub 25-polig.
Verriegelungsschrauben: Nr. 4-40 UNC (Zolltyp).
Nomineller Ausgangspegel: +4 dBu, +6 dBu (nur wenn der maximale Ausgangspegel +15 dBu beträgt).
Maximaler Ausgangspegel: +24 dBu, +22 dBu, +20 dBu, +18 dBu, +15 dBu (eingestellt durch REF. LEVEL-Schalter).
Ausgangsimpedanz <=200 Ohm.
Geeignete Lastimpedanz >=2 kOhm.

Netzwerkeingänge/-ausgänge
Dante PRIMARY/SECONDARY RJ-45-Anschlüsse.
Übertragungsprotokoll: Dante.
Netzwerkstandard: Gigabit Ethernet, 1000BASE-T (IEEE 802.3ab).
Kabelanforderungen: Cat-5e- oder bessere STP-Kabel.

Audioleistung
ANALOG IN zu DANTE OUT
Frequenzgang: 20 Hz - 20 kHz, +0.1 dB / -0.5 dB
(-16 dBFS Eingang, 44.1/48 kHz Sample-Frequenz, JEITA)
20 Hz - 40 kHz, +0.1 dB / -0.5 dB
(-16 dBFS Eingang, 88.2/96 kHz Sample-Frequenz, JEITA)
Verzerrung (THD+N) <=0.001 %
(-1 dBFS Eingang, 1 kHz, 44.1/48/88.2/96 kHz Sample-Frequenz, JEITA)
S/N-Verhältnis >=113 dB
(44.1/48/88.2/96 kHz Sample-Frequenz, JEITA)
Übersprechen >=115 dB
(1 kHz, 44.1/48/88.2/96 kHz Sample-Frequenz, JEITA)

DANTE IN zu ANALOG OUT
Frequenzgang: 20 Hz - 20 kHz, +0.1 dB / -0.5 dB
(-16 dBFS Eingang, 44.1/48 kHz Sample-Frequenz, JEITA)
20 Hz - 40 kHz, +0.1 dB / -1.0 dB
(-16 dBFS Eingang, 88.2/96 kHz Sample-Frequenz, JEITA)
Verzerrung (THD+N) <=0.001 %
(-1 dBFS Eingang, 1 kHz, 44.1/48/88.2/96 kHz Sample-Frequenz, JEITA)
S/N-Verhältnis >=110 dB
(44.1/48/88.2/96 kHz Sample-Frequenz, JEITA)
Übersprechen >=115 dB
(1 kHz, 44.1/48/88.2/96 kHz Sample-Frequenz, JEITA)

Stromversorgung und sonstige Spezifikationen
Stromversorgung: AC 100-240 V, 50/60 Hz.
Leistungsaufnahme: ML-32D: 22 W, ML-16D: 14 W.
Abmessungen (B × H × T): 483 mm × 45 mm × 304 mm.
Gewicht: ML-32D: 3.5 kg, ML-16D: 3.3 kg.
Betriebstemperatur: 0-40 °C.
