Tascam ML-32D Analog-Dante-Konverter 32 Kanäle

Tascam ML-32D Analog-Dante-Wandler

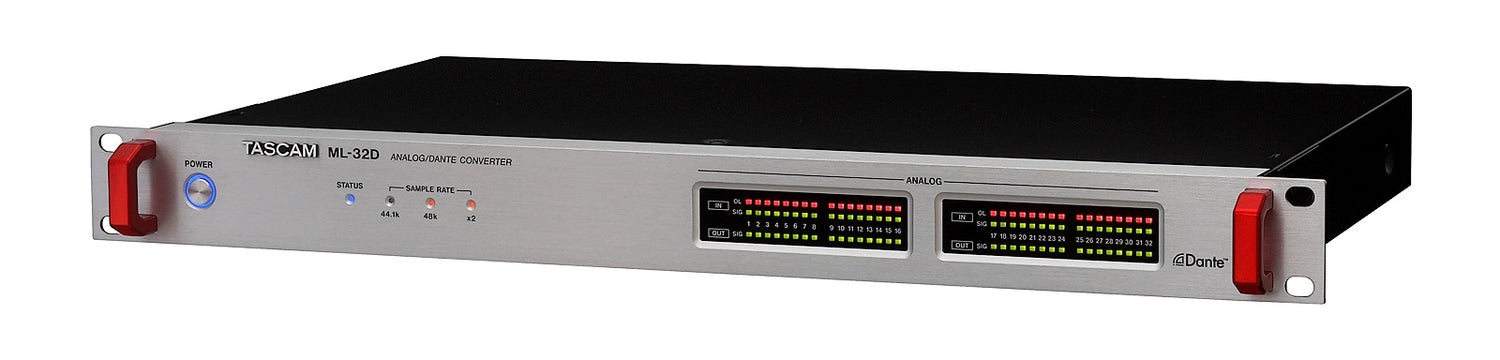

Tascam ML-32D ist ein kompakter, hochwertiger Analog-Dante-Analog-Wandler, der dafür ausgelegt ist, 16 oder 32 analoge audio Kanäle in beide Richtungen über Dante-Netzwerke zu übertragen.
25-poliger D-sub-Anschluss zur Platzersparnis, kann zusammen mit Tascam-Breakout-Panels verwendet werden; Eingang und symmetrischer Ausgang, analoges audio Signal mit Line-Pegel.
2 Ethernet-Anschlüsse (Dante Primary/Secondary) für den redundanten Netzwerkmodus in 2 separaten Netzwerken.

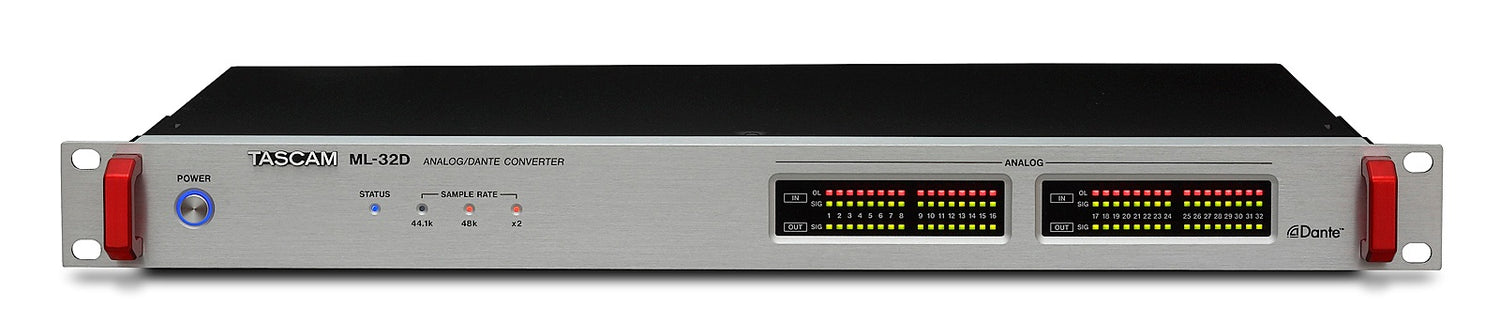

Anzeige des Betriebsstatus und der aktuellen Sampling-Rate sowie Übersteuerungs-LEDs für jeden Eingang und Signal-LEDs für jeden Ein- und Ausgang.

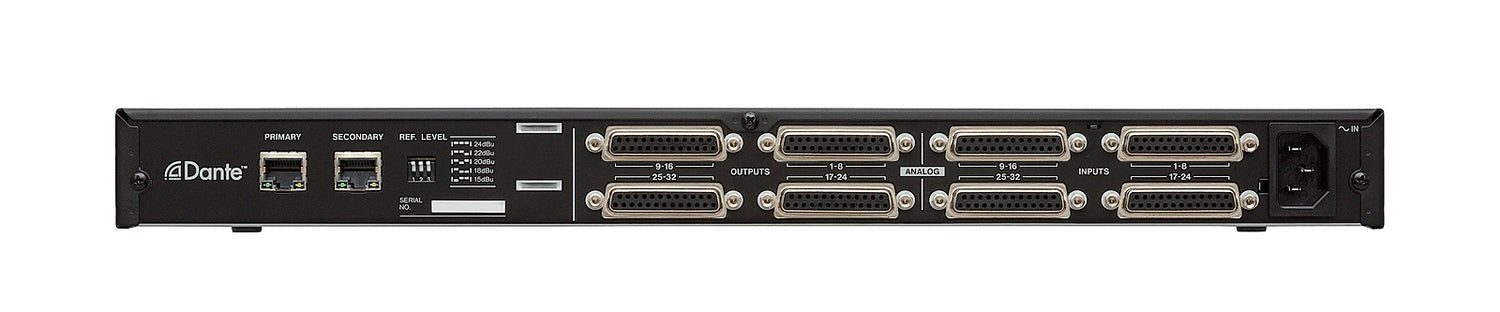

Ein Schalter auf der Rückseite ermöglicht die Einstellung des erforderlichen maximalen Eingangs-/Ausgangspegels.
Alle weiteren Einstellungen, wie beispielsweise Sampling-Frequenz, Kanal-Routing oder Verzögerung, können über die kostenlos verfügbare Computeranwendung „Dante Controller“ vorgenommen werden.

Dante ist eine Netzwerktechnologie von Audinate, die leistungsstarke audio Verteilung über Standard-IP-Netzwerke ermöglicht.
Sie unterstützt Hunderte gleichzeitiger Kanäle unkomprimierten Tons mit extrem niedriger Latenz und präziser Synchronisierung.

Analog-Dante-Analog-Wandler für 16 (ML-16D) oder 32 (ML-32D) Line-Pegel-audio-Kanäle
Die Dante-Schnittstelle ermöglicht die Übertragung von bis zu 16/32 audio Kanälen über ein Ethernet-Netzwerk. Zwei LAN-Anschlüsse für primäre und sekundäre Netzwerke sorgen für Redundanz.
Flexibles Routing mit der „Dante Controller“-software.
AES67 wird unterstützt und ermöglicht die Verbindung mit Ravenna und anderen kompatiblen audio-Netzwerktechnologien.

Sampling-Rate bis zu 96 kHz und 24-Bit-Auflösung.
Anzeigen für Betriebsstatus und aktuelle Sampling-Rate.
Übersteuerungsanzeigen für analoge Eingangssignale.

Signalanzeigen für analoge Ein- und Ausgangssignale.
Fünf verschiedene Referenzpegel zur Anpassung an praktisch jede Anwendung in Consumer-, professionellen oder Broadcast-Umgebungen (über rückseitige Schalter wählbar).
25-polige D-sub-Anschlüsse für symmetrische Line-Eingänge/-Ausgänge (AES59-2012: TASCAM-Pinbelegung). Eine Euro-Block-Breakout-box kann für Festinstallationen verwendet werden (BO-32DE).
XLR-Breakout-boxen können für Live-Musik- oder Studioanwendungen verwendet werden (BO-16DX/IN, BO-16DX/OUT).

19-Zoll-rackmontierbares Gehäuse (1U).

Technische Daten
Audioauflösung: 44.1/48/88.2/96 kHz, 16/24 Bit

Analoge audio Eingänge
Anschlüsse: D-sub 25-polig
Verriegelungsschrauben: Nr. 4-40 UNC (Zoll-Ausführung)
Nenneingangspegel: +4 dBu, +6 dBu (nur wenn der maximale Eingangspegel +15 dBu beträgt)
Maximaler Eingangspegel: +24 dBu, +22 dBu, +20 dBu, +18 dBu, +15 dBu
(durch REF. LEVEL-Schalter eingestellt)
Eingangsimpedanz: größer oder gleich 10 k Ohm

Analoge audio Ausgänge
Anschlüsse: D-sub 25-polig
Verriegelungsschrauben: Nr. 4-40 UNC (Zoll-Ausführung)
Nennausgangspegel: +4 dBu, +6 dBu (nur wenn der maximale Ausgangspegel +15 dBu beträgt)
Maximaler Ausgangspegel: +24 dBu, +22 dBu, +20 dBu, +18 dBu, +15 dBu
(durch REF. LEVEL-Schalter eingestellt)
Ausgangsimpedanz: kleiner oder gleich 200 Ohm
Zulässige Lastimpedanz: größer oder gleich 2 k Ohm

Netzwerkeingänge/-ausgänge
Dante PRIMARY/SECONDARY RJ-45-Anschlüsse
Übertragungsprotokoll: Dante
Netzwerkstandard: Gigabit Ethernet, 1000BASE-T (IEEE 802.3ab)
Kabelanforderungen: Cat 5e oder bessere STP-Kabel

Audioleistung
ANALOG IN zu DANTE OUT
Frequenzgang: 20 Hz - 20 kHz, +0.1 dB / -0.5 dB
(-16 dBFS Eingang, 44.1/48 kHz Sampling-Frequenz, JEITA)
20 Hz - 40 kHz, +0.1 dB / -0.5 dB
(-16 dBFS Eingang, 88.2/96 kHz Sampling-Frequenz, JEITA)
Verzerrung (THD+N): kleiner oder gleich 0.001%
(-1 dBFS Eingang, 1 kHz, 44.1/48/88.2/96 kHz Sampling-Frequenz, JEITA)
S/N-Verhältnis: größer oder gleich 113 dB
(44.1/48/88.2/96 kHz Sampling-Frequenz, JEITA)
Übersprechen: größer oder gleich 115 dB
(1 kHz, 44.1/48/88.2/96 kHz Sampling-Frequenz, JEITA)

DANTE IN zu ANALOG OUT
Frequenzgang: 20 Hz - 20 kHz, +0.1 dB / -0.5 dB
(-16 dBFS Eingang, 44.1/48 kHz Sampling-Frequenz, JEITA)
20 Hz - 40 kHz, +0.1 dB / -1.0 dB
(-16 dBFS Eingang, 88.2/96 kHz Sampling-Frequenz, JEITA)
Verzerrung (THD+N): kleiner oder gleich 0.001%
(-1 dBFS Eingang, 1 kHz, 44.1/48/88.2/96 kHz Sampling-Frequenz, JEITA)
S/N-Verhältnis: größer oder gleich 110 dB
(44.1/48/88.2/96 kHz Sampling-Frequenz, JEITA)
Übersprechen: größer oder gleich 115 dB
(1 kHz, 44.1/48/88.2/96 kHz Sampling-Frequenz, JEITA)

Stromversorgung und weitere technische Daten
Stromversorgung: AC 100-240 V, 50/60 Hz
Leistungsaufnahme: ML-32D: 22 W, ML-16D: 14 W
Abmessungen (B × H × T): 483 mm × 45 mm × 304 mm
Gewicht: ML-32D: 3.5 kg, ML-16D: 3.3 kg
Betriebstemperaturbereich: 0-40 °C
