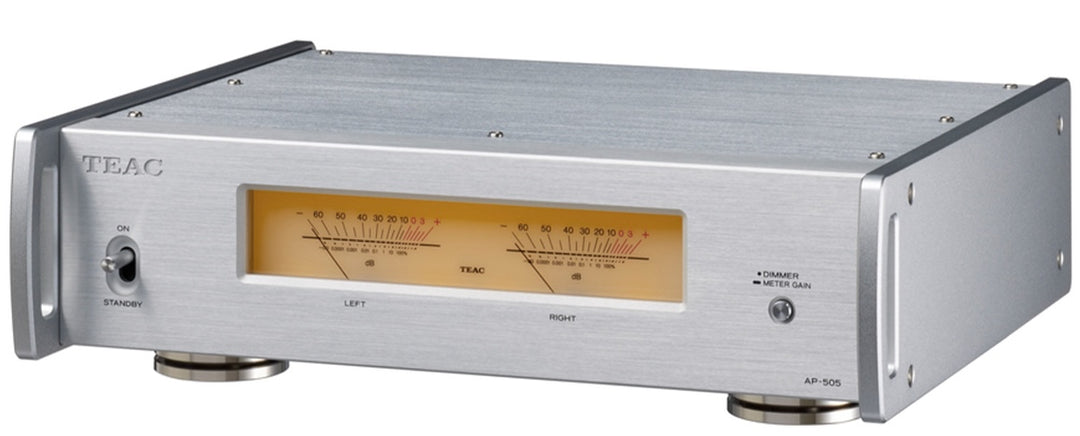

TEAC AP-505 Stereo Endverstärker (Silber)

Ein ultrakompakter Stereo-Effektverstärker, angetrieben von Hypex Ncore-Technologie, entwickelt für Bi-Amping oder im BTL-Modus (Bridge Tied Load/Bridged) nutzbar.

2 x 130 Watt.

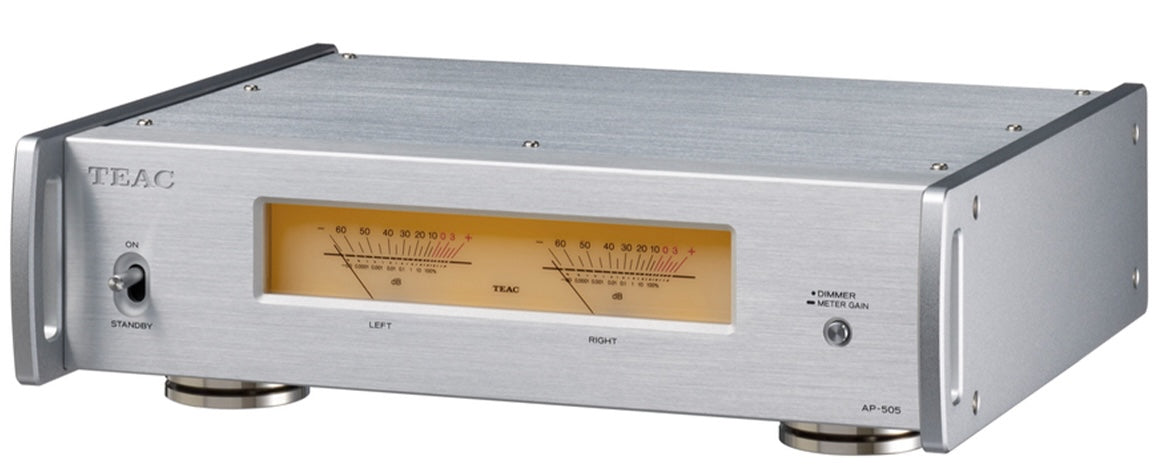

TEAC AP-505 Stereo Verstärker, Silber

Der AP-505 ist ein vielseitiger, von TEAC abgestimmter Stereo-Endverstärker mit Hypex Ncore-Technologie in einem kompakten, eleganten case. Die leichten Aluminiumlegierung-Paneele cover ein robustes Stahlchassis. Ein Paar großer Pegelmesser fügt einen interessanten visuellen Effekt hinzu, wenn der Verstärker in Aktion ist, während die patentierten „Pin-Point“-Füße von TEAC, die an drei strategischen Positionen an der Unterseite angebracht sind, dem Klang Präzision verleihen und ein detaillierteres und stabileres Stereo-Bild schaffen.

Hypex Ncore Verstärkertechnologie abgestimmt von TEAC

Der AP-505 verwendet ein leistungsstarkes, energieeffizientes Hypex Ncore Leistungsverstärkermodul, das 130W + 130W in Stereo/Bi-Amp-Modi oder 250W im BTL-Modus erzeugt. Das Modul treibt eine breite Palette von Lautsprechern an und liefert ein beeindruckendes Pianissimo, Fortissimo und alles dazwischen. Mit anderen Worten, es reproduziert die Dynamik echter Musik korrekt.

Stabilität und Eleganz

Die Front-, Ober- und Seitenpaneele bestehen aus hochwertiger Aluminiumlegierung und sind fest mit dem robusten Stahl-Innenchassis verbunden. Diese Bauweise hilft, die Übertragung mechanischer Vibrationen zu reduzieren und stellt sicher, dass jedes einzelne Element im Inneren der Einheit optimal arbeitet. Dank seiner praktischen A4-Größe ist der AP-505 sehr platzsparend und passt leicht in moderne Innenräume. Dies steht im starken Kontrast zu den meisten herkömmlichen Bi-Amp/BTL-fähigen Leistungsverstärkern, die normalerweise sperrige, vollformatige Einheiten sind.

Ausgewogenes Design

Durch den Einsatz eines vollständig symmetrischen Schaltungsdesigns vom Eingangsbereich bis zur Ausgangsstufe hält der AP-505 das audio-Signal so unverfälscht wie möglich, während es durch den Verstärker fließt, was zu extrem niedrigen Verzerrungswerten und einem hervorragenden Signal-Rausch-Verhältnis führt (unterstützt durch die effektive Beseitigung von Gleichtaktstörungen).

Sorgfältig ausgewählte Komponenten

Der Verstärker verwendet hochwertige MUSES8820E Dual-Operationsverstärker für sowohl die XLR- als auch die RCA-Eingänge. Im Netzteilbereich für die Eingangsstufe sind die Gleichrichterschaltungen für den linken und rechten Kanal vollständig unabhängig vom Netztransformator und verwenden vier Hochkapazitätskondensatoren mit 4700μF pro Kanal (insgesamt 8), was eine klare Trennung der Klangbühne zwischen den Kanälen erreicht. Eine gut gestaltete Schaltung liefert eine hervorragende Signalintegrität, teilweise dank der Eliminierung von Koppelkondensatoren, die oft audio-Informationen verlieren können, wenn ein Signal durch sie hindurchgeht.

Ringkerntransformator

Der AP-505 verwendet einen Hochkapazitäts-Ringkerntransformator mit Schottky-Barriere-Dioden in der Gleichrichterschaltung. Im Gegensatz zu herkömmlichen Dioden reduzieren Schottky-Barriere-Dioden das Gleichrichterrauschen, was zu einer saubereren Versorgung und einer stabileren Stromlieferung führt.

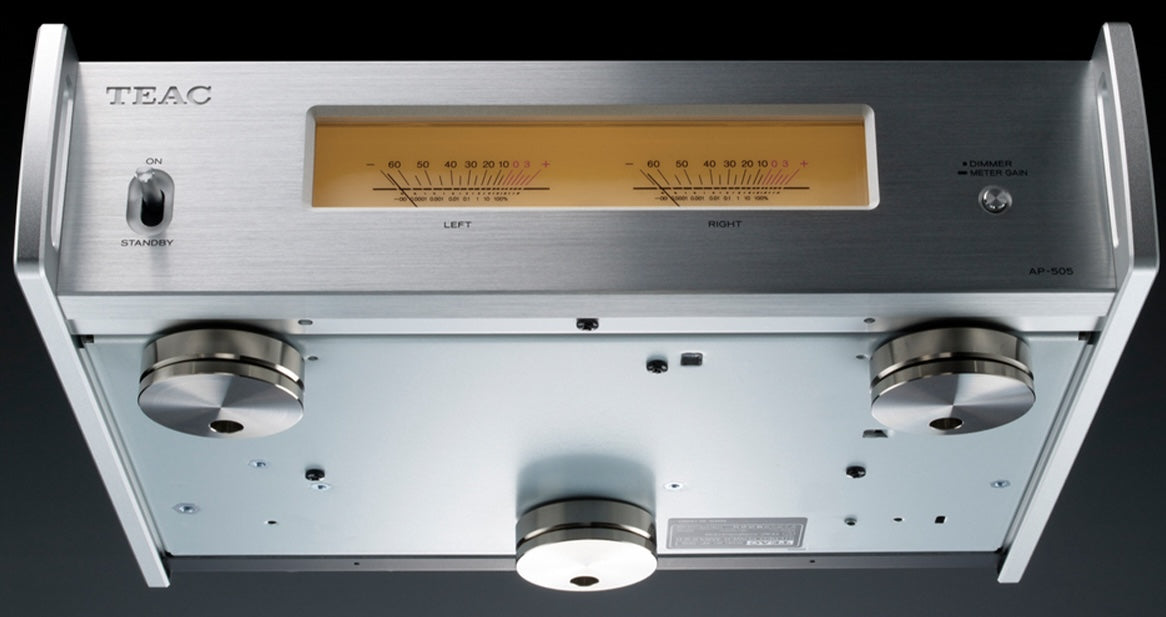

‘Pin-Point’-Füße für einfache Installation

Der AP-505 verwendet die patentierten ‘Pin-Point’-Füße von TEAC. Diese bestehen aus zwei getrennten Metallabschnitten in einem integrierten Gehäuse. Einer hat eine spitze Oberseite und ist am Boden des Chassis befestigt, während der andere beckenförmig ist und von dem spitzen Abschnitt herabhängt, mit einem flanschförmigen Becher zur Vereinfachung der Installation. Aufgrund des einzigartigen Designs minimieren die ‘Pin-Point’-Füße Vibrationen und Resonanzen erheblich, eine Anordnung, die mittlere und niedrige Frequenztrübungen reduziert, um die Klangbühne zu verbessern und feine klangliche Details zu verstärken.

Passives Kühldesign für geräuschlosen Betrieb

Es macht keinen Sinn, einen Verstärker zu entwerfen, der hervorragenden Klang an ein Paar Lautsprecher liefert, aber störende Betriebsgeräusche von einem Kühlventilator erzeugt. Das Design der Schaltung und des Layouts des AP-505 ermöglicht daher eine ausreichende natürliche Kühlung.

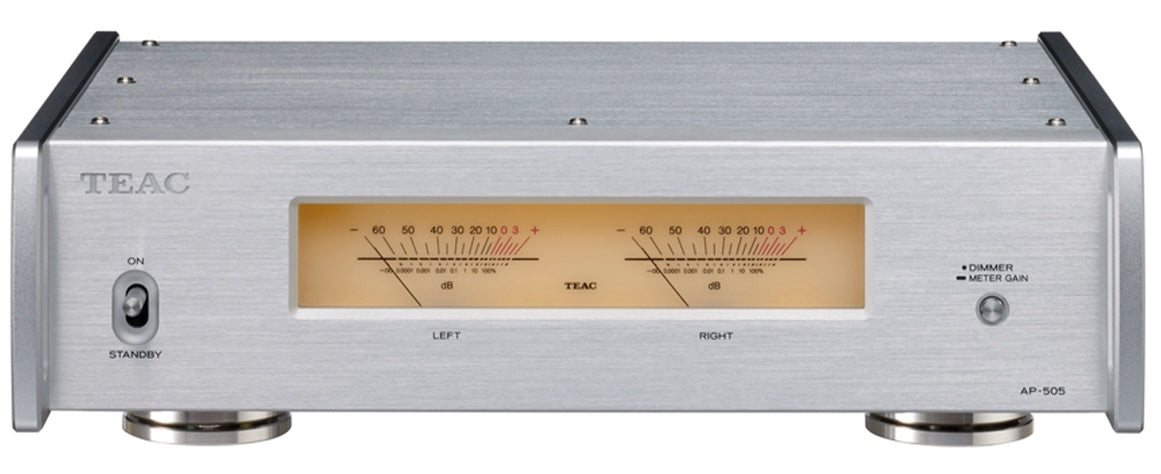

Duale analoge Pegelmesser

Analoge Pegelmesser auf der Frontplatte bewegen sich in Reaktion auf Signalpegel und bieten eine visuell ansprechende Bestätigung, dass der Verstärker seine Aufgabe erfüllt. Ein vierstufiger Dimmer (hell, mittel, gedimmt, aus) ermöglicht es den Benutzern, die Intensität der Anzeige nach ihrem Geschmack anzupassen, während eine umschaltbare Empfindlichkeitsfunktion (±0dB, +20dB, Bewegung aus) es Ihnen ermöglicht, mehr, weniger oder sogar keine Messbewegung zu genießen, wenn gewünscht. Durch Überprüfung der Position des Netzschalters können Sie dennoch feststellen, ob das Gerät eingeschaltet ist.

Merkmale auf einen Blick

• Hypex Ncore Leistungsverstärkermodul, abgestimmt von TEAC
• 130W + 130W maximale Ausgangsleistung oder 250W im BTL-Modus
• 3 umschaltbare Ausgangsmodi: Stereo, Bi-Amp und BTL (Bridge Tied Load/Bridged)
• Vollständig symmetrisches Schaltungsdesign, vom Eingang bis zum Ausgang
• Netzteil mit großem Ringkerntransformator und Schottky-Barriere-Dioden
• Umfassende Schutzschaltungen (Stromstoß, Überspannung, Überhitzung)
• Patentierte ‘Pin-Point’-Füße für einfache Installation (Japan Patent Nr.4075477, Nr.3778108)
• Große Pegelmesser

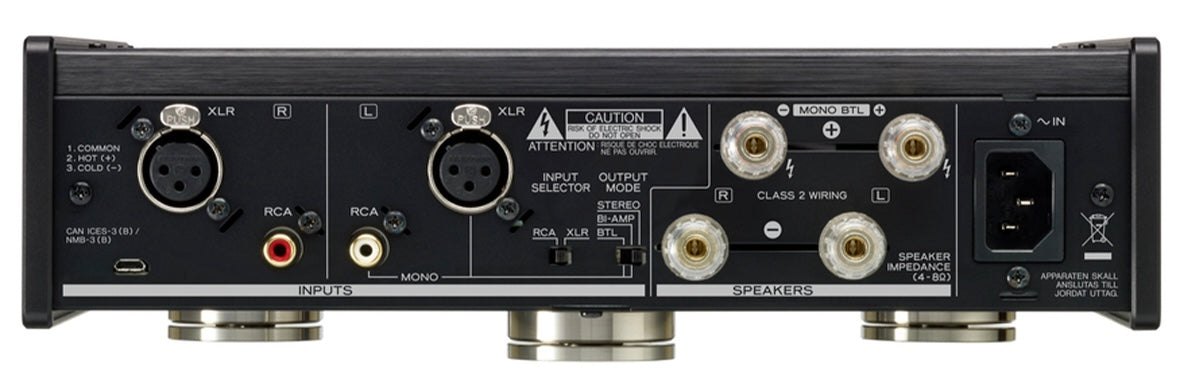

• XLR symmetrische und RCA unsymmetrische analoge audio-Eingänge

Für weitere Spezifikationen siehe das Datenblatt im Download-Tab.

Mitgeliefertes Zubehör

• Netzkabel
• 3 Fußpolster
• Bedienungsanleitung
