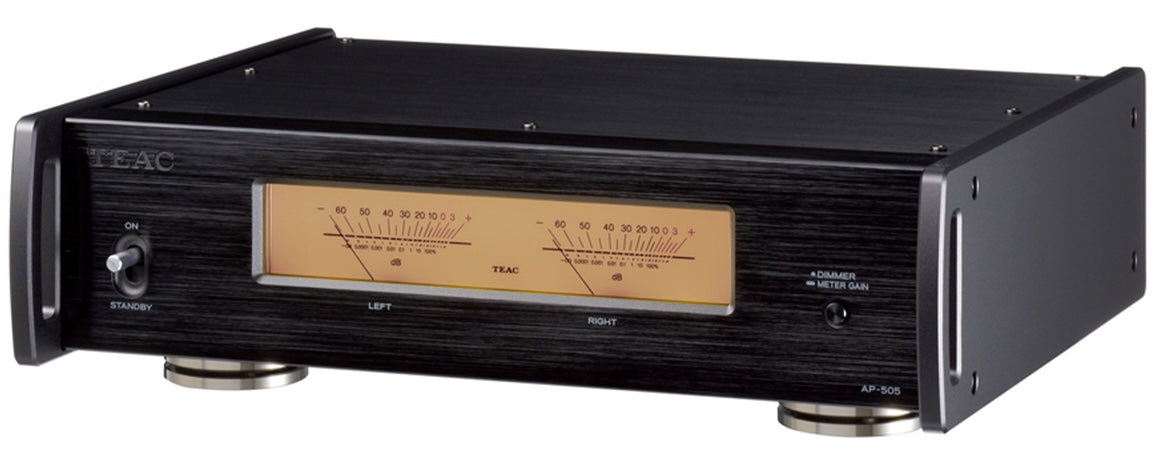

TEAC AP-505 Stereo Power Amplifier, Black

Ein ultrakompakter Stereo-Leistungsverstärker mit Hypex Ncore-Technologie, der Bi-Amping ermöglicht oder im BTL-Modus (Bridge Tied Load/Bridged) verwendet werden kann.

2 x 130 Watt.

TEAC AP-505 Stereoverstärker, Schwarz

Der AP-505 ist ein vielseitiger, von TEAC abgestimmter Stereo-Leistungsverstärker mit Hypex Ncore-Technologie in einem kompakten, eleganten Gehäuse. Die leichten Aluminium-Legierungsplatten schützen das robuste Stahlchassis. Zwei große Pegelanzeigen sorgen für einen interessanten visuellen Effekt im Betrieb. Die zum Patent angemeldeten „Pin-Point“-Füße von TEAC, die an drei strategischen Positionen an der Unterseite angebracht sind, verleihen dem Klang Schärfe und sorgen für ein detailreicheres und stabileres Stereobild.

Hypex Ncore-Verstärkertechnologie, abgestimmt von TEAC

Der AP-505 verfügt über ein leistungsstarkes, energieeffizientes Hypex Ncore-Leistungsverstärkermodul, das 130 W + 130 W im Stereo-/Bi-Amp-Modus oder 250 W im BTL-Modus liefert. Das Modul steuert eine breite Palette von Lautsprechern an und liefert kraftvolle Pianissimo-, Fortissimo- und alle dazwischenliegenden Klänge. Mit anderen Worten: Es reproduziert die Dynamik echter Musik präzise.

Stabilität und Eleganz

Die Front-, Ober- und Seitenteile bestehen aus einer hochwertigen Aluminiumlegierung und sind fest mit dem robusten Stahlgehäuse verbunden. Diese Konstruktion reduziert die Übertragung mechanischer Vibrationen und gewährleistet die optimale Leistung jedes einzelnen Bauteils. Dank seines praktischen A4-Formats ist der AP-505 sehr platzsparend und passt problemlos in moderne Innenräume. Dies steht im Gegensatz zu den meisten herkömmlichen Bi-Amp/BTL-fähigen Endstufen, die meist sperrige, vollflächige Geräte sind.

Ausgewogenes Design

Durch den Einsatz eines vollständig symmetrischen Schaltungsdesigns vom Eingangsbereich bis zur Ausgangsstufe sorgt der AP-505 dafür, dass das Audiosignal auf seinem Weg durch den Verstärker so unverfälscht wie möglich bleibt. Das Ergebnis sind extrem niedrige Verzerrungspegel und ein hervorragendes Signal-Rausch-Verhältnis (unterstützt durch die wirksame Beseitigung von Gleichtaktstörungen).

Sorgfältig ausgewählte Komponenten

Der Verstärker verwendet hochwertige MUSES8820E Dual-Operationsverstärker für die XLR- und Cinch-Eingänge. Im Stromversorgungsbereich der Eingangsstufe sind die Gleichrichterschaltungen für den linken und rechten Kanal vollständig unabhängig vom Netztransformator und verwenden vier hochkapazitive 4700F-Kondensatoren pro Kanal (insgesamt acht). Dies sorgt für eine klare Klangtrennung zwischen den Kanälen. Eine gut konzipierte Schaltung bietet eine hervorragende Signalintegrität, unter anderem dank des Verzichts auf Koppelkondensatoren, die beim Durchlauf eines Signals häufig Audioinformationen verlieren.

Ringkerntransformator

Der AP-505 verwendet einen Ringkerntransformator mit hoher Kapazität und Schottky-Dioden im Gleichrichterkreis. Im Gegensatz zu herkömmlichen Dioden reduzieren Schottky-Dioden das Gleichrichterrauschen und sorgen so für eine sauberere Versorgung und eine stabilere Stromabgabe.

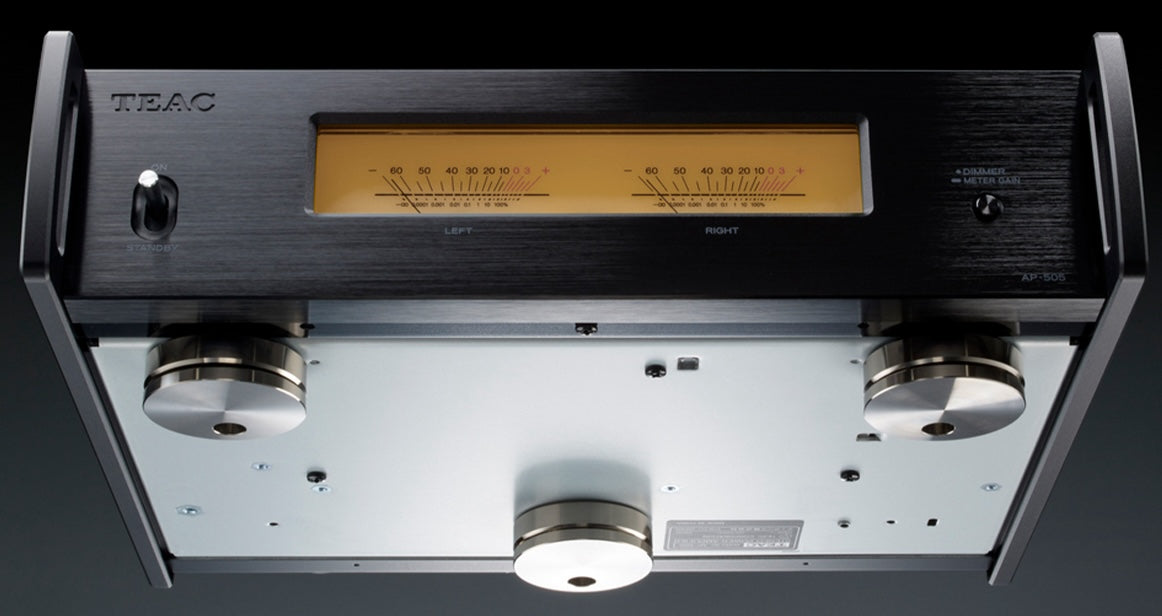

„Pin-Point“-Füße für einfache Installation

Der AP-505 ist mit den zum Patent angemeldeten „Pin-Point“-Füßen von TEAC ausgestattet. Diese bestehen aus zwei getrennten Metallteilen in einem integrierten Gehäuse. Ein Teil ist mit einer Spitze versehen und an der Unterseite des Chassis befestigt, während der andere schalenförmig vom Spitzenteil herabhängt und mit einer flanschförmigen Schale zur einfacheren Installation ausgestattet ist. Dank des einzigartigen Designs minimieren die „Pin-Point“-Füße Vibrationen und Resonanzen erheblich. Diese Anordnung reduziert die Trübung im mittleren und tiefen Frequenzbereich, verbessert die Klangbühne und hebt feine Klangdetails hervor.

Passives Kühldesign für geräuschlosen Betrieb

Es macht keinen Sinn, einen Verstärker zu entwickeln, der zwar hervorragenden Klang über zwei Lautsprecher liefert, aber durch den Lüfter störende Betriebsgeräusche erzeugt. Die Schaltung und das Layout des AP-505 ermöglichen daher eine ausreichende natürliche Kühlung.

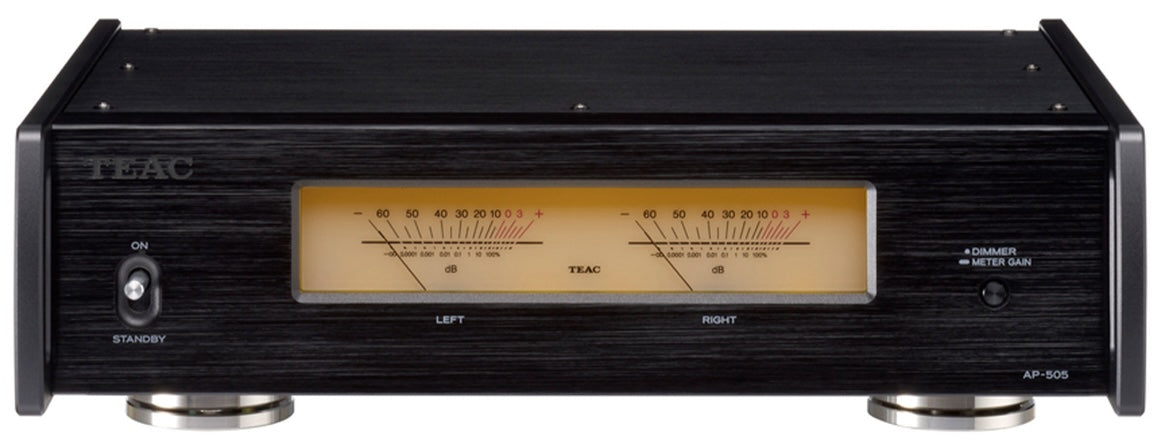

Zwei analoge Pegelmesser

Analoge Pegelanzeigen auf der Vorderseite reagieren auf den Signalpegel und geben so optisch ansprechende Informationen über die einwandfreie Funktion des Verstärkers. Ein vierstufiger Dimmer (hell, mittel, dunkel, aus) ermöglicht es dem Benutzer, die Intensität der Anzeige nach Belieben anzupassen. Eine umschaltbare Empfindlichkeitsfunktion (±0 dB, +20 dB, Bewegung aus) ermöglicht es Ihnen, die Anzeige je nach Wunsch stärker, schwächer oder gar nicht zu bewegen. Anhand der Position des Netzschalters können Sie erkennen, ob das Gerät eingeschaltet ist.

Funktionen im Überblick

• Hypex Ncore-Leistungsverstärkermodul, abgestimmt von TEAC
• 130 W + 130 W maximale Ausgangsleistung oder 250 W im BTL-Modus
• 3 umschaltbare Ausgangsmodi: Stereo, Bi-Amp und BTL (Bridge Tied Load/Bridged)
• Vollständig symmetrisches Schaltungsdesign vom Eingang bis zum Ausgang
• Das Netzteil verfügt über einen großen Ringkerntransformator und Schottky-Barrieredioden
• Umfassende Schutzschaltungen (Stromstoß, Überspannung, Überhitzung)
• Zum Patent angemeldete „Pin-Point“-Füße für eine einfache Installation (Japanisches Patent Nr. 4075477, Nr. 3778108)
• Große Pegelmesser

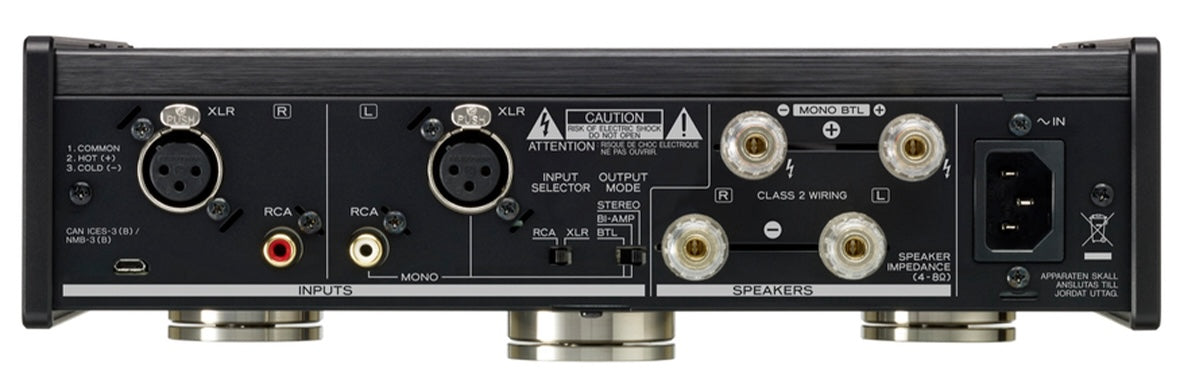

• Symmetrische XLR- und unsymmetrische RCA-Analog-Audioeingänge

Weitere Spezifikationen finden Sie im Datenblatt auf der Registerkarte „Downloads“.

Mitgeliefertes Zubehör

• Netzkabel
• 3 Fußpolster
• Bedienungsanleitung
