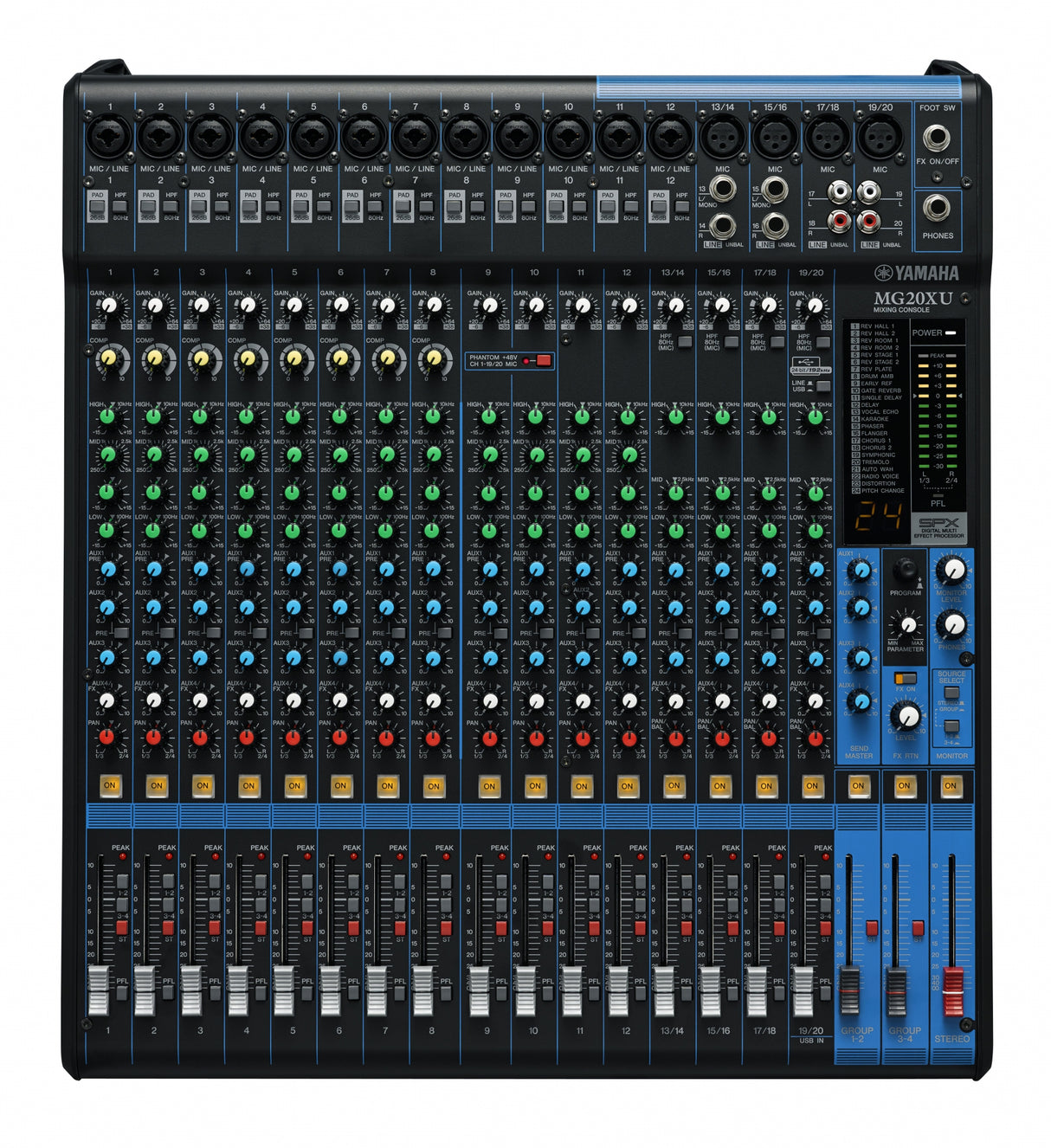

Yamaha MG20XU Livemixer
Beschreibung
Beschreibung
- 20-Kanal Live-Mischer
- 16 Mikrofon-/20 Line-Eingänge
- PAD-Schalter + Phantomspeisung
- D-PRE Mikrofonvorverstärker + Kompressoren
- 24 eingebaute Effekte
Yamaha MG20XU Livemixer

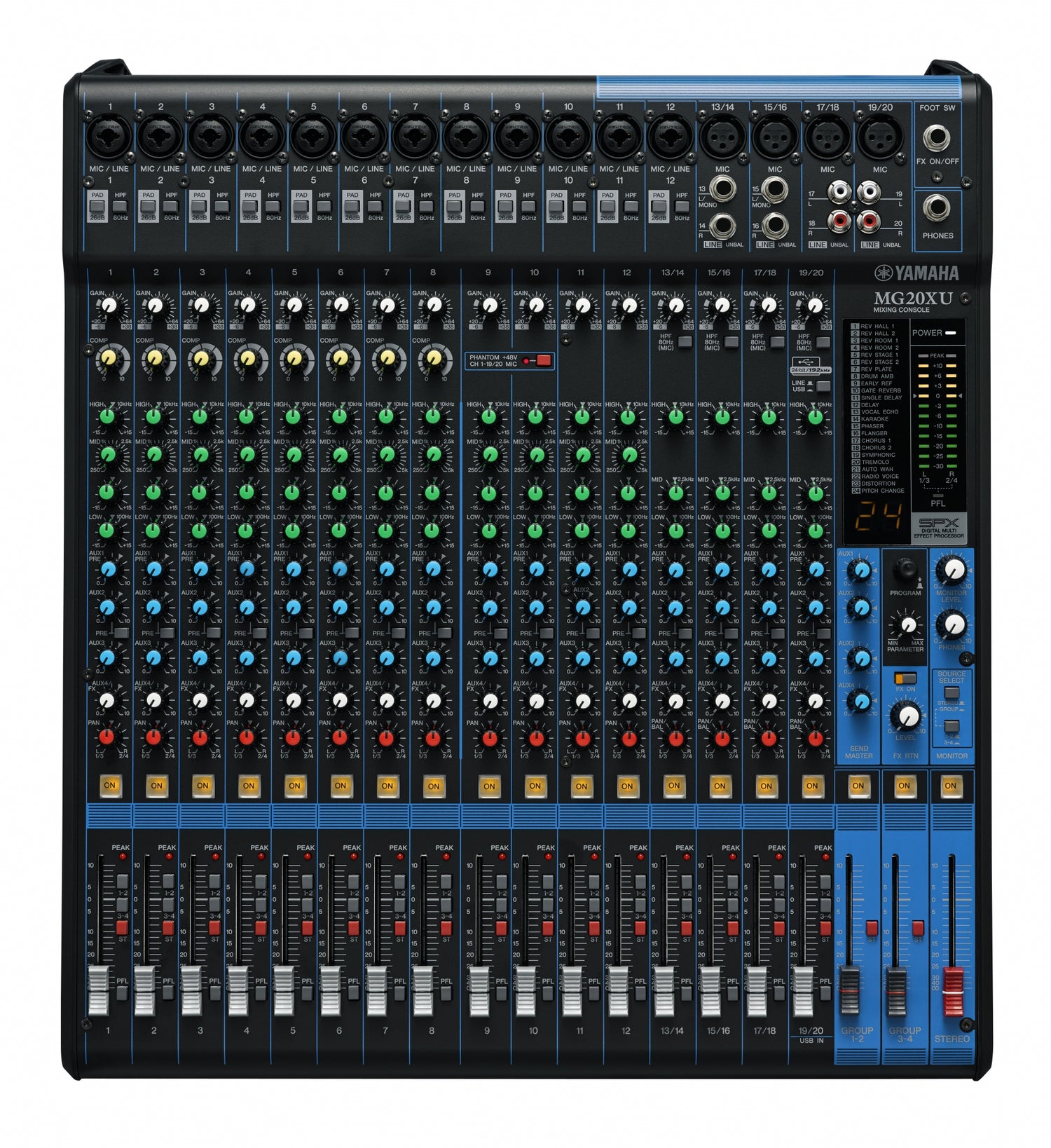

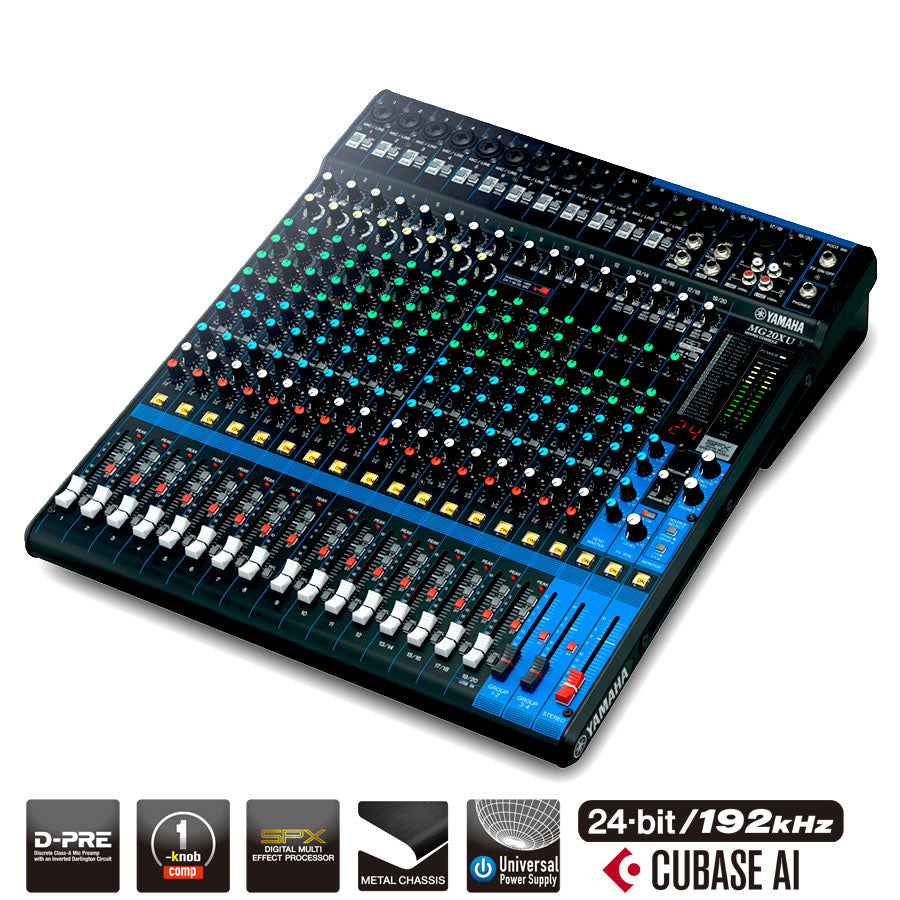

Yamaha MG20XU ist ein 20-Kanal-Livemischer mit 16 Mikrofon-/20 Line-Eingängen (12 Mono + 4 Stereo), 4 GROUP-Bussen, 4 AUX, 1-Knopf-Kompressoren, PAD-Schalter an Mono-Eingängen, 48 V Phantomspannung, 3-Band-Equalizer und Hochpassfilter, das unerwünschte niederfrequente Geräusche minimiert und somit ein saubereres Mix ermöglicht.
Das MG20XU-Modell ist kompatibel mit iPad 2 oder neuer und wird mit Cubase AI DAW-Software zur Musikproduktion geliefert.
D-PRE Mikrofonvorverstärker
Yamaha MG20XU ist mit Klasse A D-PRE Mikrofonvorverstärkern ausgestattet, die Operationsverstärker verwenden, die invertierte Darlington-Schaltungen nutzen, um mehr Leistung bei niedrigerer Impedanz zu gewährleisten. Der D-PRE Vorverstärker hat einen breiten Frequenzgang zur Verarbeitung aller Audiosignale.
SPX mit 24 Effekten
MG20XU unterscheidet sich vom Yamaha MG20, indem es einen eingebauten SPX Digital-Effektprozessor hat, der dem Mischer eine Auswahl von 24 verschiedenen Effekten für das Mix bietet. Sie erhalten sowohl Chorus, Flanger, Verzerrung, Hall als auch Delay usw., die alle über anpassbare Parameter verfügen, die auf Ihr einzigartiges Mix abgestimmt werden können.
Spezifikationen
Spezifikationen
-
Weight (kg)
Weitere Spezifikationen
Weitere Spezifikationen
Features | |
| 20-Channel Mixing Console | |
| Max. 16 Mic / 20 Line Inputs (12 mono + 4 stereo) | |
| 4 GROUP Buses + 1 Stereo Bus | |
| 4 AUX (incl. FX) | |
| “D-PRE” mic preamps with an inverted Darlington circuit | |
| 1-Knob compressors | |
| High-grade effects: SPX with 24 programs | |
| 24-bit/192kHz 2in/2out USB Audio functions | |
| Works with the iPad (2 or later) through the Apple iPad Camera Connection Kit / Lightning to USB Camera Adapter | |
| Includes Cubase AI DAW software download version | |
| PAD switch on mono inputs | |
| +48V phantom power | |

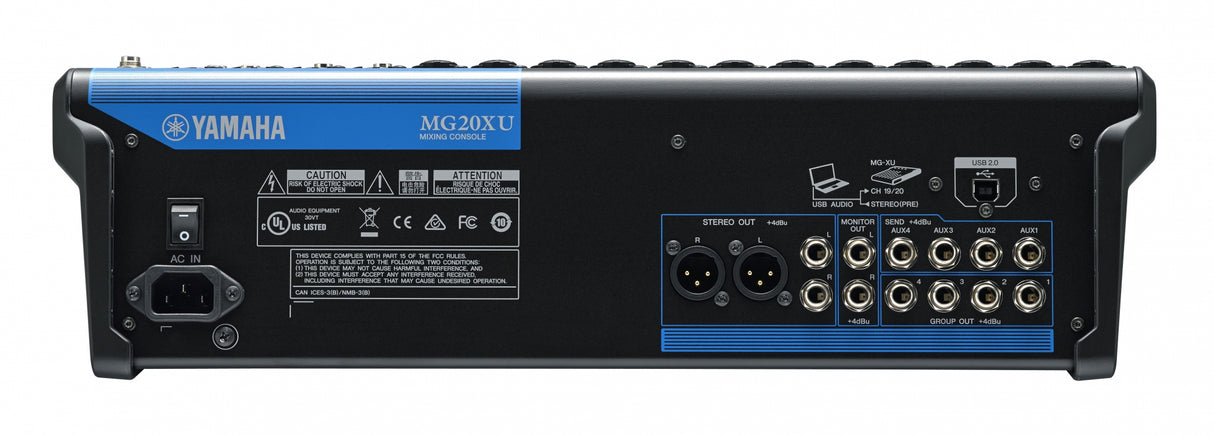

| XLR balanced outputs | |
| Internal universal power supply for world-wide use | |
| Rack Mount Kit Included | |
| Metal chassis | |
Outline | |
| Mixing capability | |
| On-board processors: | SPX algorithm: 24 programs, PARAMETER control:1, FOOT SW:1 (FX RTN CH on/off) |
| I/O | |
| Phantom power: | +48 V |
| Digital I/O: | USB Audio Class 2.0 compliant Sampling Frequency: Max 192 kHz, Bit Depth: 24-bit |
| Input Channels | |
| Mono[MIC/LINE]: | 12 |
| Mono/Stereo[MIC/LINE]: | 4 |
| Output Channels | |
| STEREO OUT: | 4 |
| MONITOR OUT: | 4 |
| PHONES: | 1 |
| AUX SEND: | 4 |
| GROUP OUT: | 4 |
| Bus: | Stereo: 1, GROUP: 4, AUX: 4 (incl. FX) |
| Input Channel Function | |
| PAD | 26 dB (Mono) |
| HPF | 80 Hz, 12 dB/oct (Mono/Stereo: MIC only) |
| COMP | 1-knob compressor (Gain/Threshold/Ratio) |
| Threshold: | +22 dBu to -8 dBu |
| Ratio: | 1:1 to 4:1 |
| Output level: | 0 dB to 7 dB |
| Attack time: | approx. 25 msec |
| Release time: | approx. 300 msec |
| EQ HIGH | |
| Gain: | +15 dB/-15 dB |
| Frequency: | 10 kHz shelving |
| EQ MID | |
| Gain: | +15 dB/-15 dB |
| Frequency: | Mono 250 Hz – 5 kHz peaking, Stereo 2.5 kHz peaking |
| EQ LOW | |
| Gain: | +15 dB/-15 dB |
| Frequency: | 100 Hz shelving |
| PEAK LED: | LED turns on when post EQ signal reaches 3 dB below clipping |
| Level Meter: | 2x12 -segment LED meter [PEAK, +10, +6, +3, 0, -3, -6, -10, -15, -20, -25, -30 dB] |
General specifications | |
| Total harmonic distortion: | 0.03 % @ +14dBu (20 Hz to 20kHz) |
| GAIN knob: | Min, 0.005 % @ +24dBu (1kHz) |
| GAIN knob: | Min |
| Frequency response: | +0.5 dB/-1.5 dB (20 Hz to 48 kHz) , refer to the nominal output level @ 1 kHz, |
| GAIN knob: | Min |
| Hum & noise level | |
| Equivalent input noise: | -128 dBu (Mono Input Channel, Rs: 150Ω, GAIN knob: Max) |
| Residual output noise: | -102 dBu (STEREO OUT, STEREO master fader: Min) |
| Crosstalk: | -78 dB |
| Power requirements: | AC 100 – 240 V, 50 / 60 Hz |
| Power consumption: | 36 W |
| Dimensions (WxHxD): | 444 mm (17.5") x 130 mm (5.1") x 500 mm (19.7") |
| Net weight: | 7.1kg (15.7 lbs.) |
| Included Accessory: | Included Accessory: Owner’s Manual, Technical Specifications, AC power cord, Cubase AI Download Information, Rack-mount kit, Optional Accessory: Foot Switch FC5 |
| Others: | Operating Temperature: 0 to +40˚C |
