Tascam Series 8P DYNA PreAmp und Kompressor

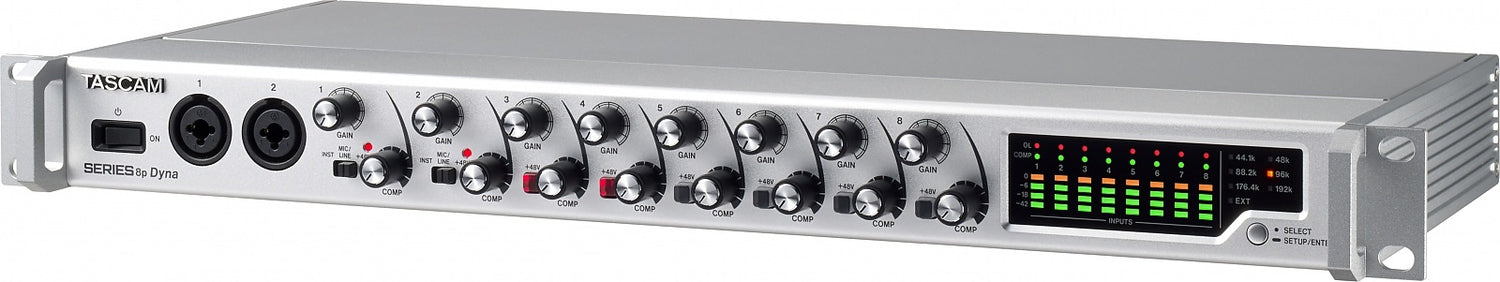

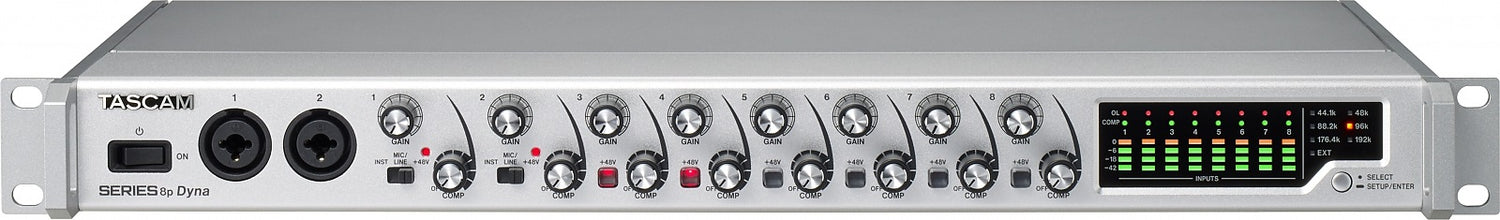

Tascam Series 8P Dyna

8-kanaliger Mikrofonvorverstärker mit analogem Kompressor und optischem S/MUX-Ausgang

Mit hervorragenden Audiospezifikationen und Anschlussmöglichkeiten sowie einem herausragenden Mikrofonvorverstärker ist der Tascam SERIES 8p Dyna eine gute Wahl für Studio und Bühne. Mit zwei optischen S/MUX-Anschlüssen in einem robusten 1U-Rackgehäuse ist er die perfekte Erweiterungseinheit für ein Tascam SERIES 102i oder 208i oder andere S/MUX-fähige Audiointerfaces einschließlich ADAT, oder kann als Stand-alone-Frontend verwendet werden. Neben acht separaten TRS-Ausgängen verfügt der SERIES 8p Dyna auch über einen mehrkanaligen, symmetrischen analogen Ausgang, der beispielsweise mit einer BO-16DX / OUT XLR-Breakoutbox verbunden werden kann. Und Wordclock I/O sorgt für perfekte Synchronisation, wenn mehrere Geräte parallel oder mit anderem professionellem Equipment betrieben werden.

Jeder Mikrofonkanal verfügt über einen individuellen + 48V-Phantomspeisungsschalter für die Verwendung mit Kondensatormikrofonen sowie einen einfach zu bedienenden Einknopf-Kompressor mit echtem Bypass. Ein umfangreiches Display informiert über Signalpegel, Kompression, Übersteuerung und die aktuelle Samplingrate.

Tascam ist seit Langem für transparente, natürliche und äußerst rauscharm arbeitende Vorverstärker bekannt, und die acht hervorragenden Tascam HDIA (High Definition Instrumentation Architecture)-Vorverstärkerschaltungen im SERIES 8p Dyna sind die besten Vorverstärker des Unternehmens: Der Rauschpegel (EIN) beträgt -127 dBu, THD 0,0007%, der Dynamikbereich 116 dB und die Übersprechdämpfung 119 dB. Ein einfach zu bedienender Einknopf-Kompressor mit echtem Bypass auf jedem Kanal verarbeitet warme Eingangssignale und erzeugt einen gleichmäßigen Klangeingang.

Spezifikationen

Samplingfrequenzen: 44.1 kHz, 48 kHz, 88.2 kHz, 96 kHz, 176.4 kHz, 192 kHz

Quantisierungstiefe: 24-bit

Audio-Eingangs-/Ausgangskanäle: 8 Kanäle

Analoge Audioeingänge

Mikrofoneingänge (1-2 auf MIC/LINE eingestellt, 3-8) Kombibuchse, XLR-3-31 (1: GND, 2: HOT, 3: COLD)

Eingangsimpedanz: 2.4 kOhm

Nomineller Eingangspegel: -58 dBu (0.001 Vrms, Gain-Regler maximal), -6 dBu (0.388 Vrms, Gain-Regler minimal)

Maximaler Eingangspegel: +10 dBu (2.45 Vrms)

Maximale Verstärkung: 52 dB

Instrumenteneingänge (1-2 auf INST eingestellt) 6.3-mm-Standard-TS-Buchse (Spitze: HOT, Schaft: GND)

Eingangsimpedanz: 1 MOhm

Nomineller Eingangspegel: -58 dBV (0.0012 Vrms, Gain-Regler maximal), -6 dBV (0.501 Vrms, Gain-Regler minimal)

Maximaler Eingangspegel: +10 dBV (3.162 Vrms)

Maximale Verstärkung: 52 dB

Line-Eingänge (1-2 auf MIC/LINE eingestellt, 3-8) Kombibuchse, 6.3-mm-TRS-Buchse (Spitze: HOT, Ring: COLD, Schaft: GND)

Eingangsimpedanz: 10 kOhm

Nomineller Eingangspegel: -48 dBu (0.003 Vrms, Gain-Regler maximal), +4 dBu (1.228 Vrms, Gain-Regler minimal)

Maximaler Eingangspegel: +24 dBu (12.282 Vrms)

Maximale Verstärkung: 52 dB

Kompressor: 1-Knopf-Analogkompressor

Bypass: True hardware bypass

Kompressionsverhältnis: 2:1

Schwellwertbereich: 40 dB

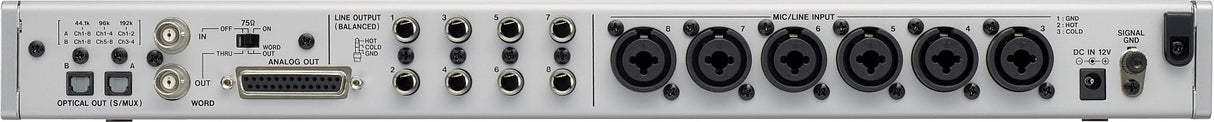

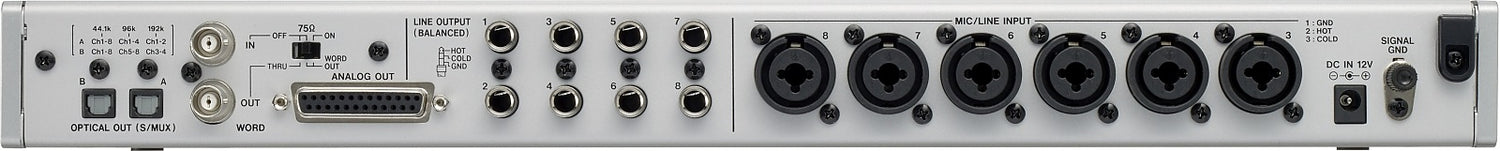

Analoge Audioausgänge

Line-Ausgänge (symmetrisch, D-sub): 25-polige DB25-Buchse

Ausgangsimpedanz: <100 Ohm

Nomineller Ausgangspegel: +4 dBu (1.228 Vrms)

Maximaler Ausgangspegel: +20 dBu (7.75 Vrms)

Line-Ausgänge (symmetrisch, TRS): 6.3-mm-TRS-Buchse (Spitze: HOT, Ring: COLD, Schaft: GND)

Ausgangsimpedanz: 230 Ohm

Nomineller Ausgangspegel: +4 dBu (1.228 Vrms)

Maximaler Ausgangspegel: +20 dBu (7.75 Vrms)

Digitale Audioausgänge

OPTICAL OUT (S/MUX) 2 × optisch (JEITA RC-5720C)

Signalformat: Mehrkanaliges optisches Format (unterstützt S/MUX2 bei 88.2 kHz und 96 kHz sowie S/MUX4 bei 176.4 kHz und 192 kHz)

Ausgangskanäle S/MUX (44.1/48 kHz): A: Kanäle 1-8, B: Kanäle 1-8

Ausgangskanäle S/MUX2 (88.2/96 kHz): A: Kanäle 1-4, B: Kanäle 5-8

Ausgangskanäle S/MUX4 (176.4/192 kHz): A: Kanäle 1-2, B: Kanäle 3-4

Steuereingänge und -ausgänge

Wordclock-Eingang: BNC

Eingangsspannung: 2-5 Vpp

Eingangsimpedanz: 75 Ohm ±10 %

Terminierung: Ein-/ausschaltbar

Zulässige Frequenzabweichung bei externer Synchronisation: ±100 ppm

Wordclock-Ausgang/Durchschleifausgang: BNC (mit OUT/THRU-Schalter)

Eingangsspannung: 2 Vpp (bei 75 Ohm Last)

Ausgangsimpedanz: 75 Ohm ±10 %

Samplingfrequenzen: 44.1 kHz, 48 kHz, 88.2 kHz, 96 kHz, 176.4 kHz, 192 kHz

Audioleistung

Äquivalentes Eingangsrauschen: ≤-127 dBu

Frequenzgang

Mikrofon-/Line-Eingang zu Line-Ausgang: 20 Hz - 40 kHz, ±0.5 dB (JEITA), 40-80 kHz, ±5 dB (JEITA)

Mikrofon-/Line-Eingang zu Digitalausgang: 44.1/48 kHz: 20 Hz - 20 kHz, ±0.5 dB (JEITA)

88.2/96 kHz: 20 Hz - 40 kHz, ±0.5 dB (JEITA)

176.4/192 kHz: 20 Hz - 80 kHz, ±5 dB (JEITA)

Signal-Rausch-Verhältnis

Mikrofon-/Line-/Instrumenteneingang zu Line-Ausgang: ≥116 dB (GAIN-Regler auf Minimum, JEITA)

Mikrofon-/Line-/Instrumenteneingang zu Digitalausgang: ≥113 dB (44.1/48 kHz, 88.1/96 kHz), ≥111 dB (176.4/192 kHz)

Verzerrung

Mikrofon-/Line-Eingang zu Line-Ausgang: ≤0.0007% (1-kHz-Sinuswelle, maximaler Eingangspegel, GAIN-Regler auf Minimum)

Mikrofon-/Line-/Instrumenteneingang zu Digitalausgang: ≤0.001% (1-kHz-Sinuswelle, maximaler Eingangspegel, GAIN-Regler auf Minimum)

Übersprechdämpfung

Mikrofon-/Line-Eingang zu Line-Ausgang: >119 dB (1-kHz-Sinuswelle, GAIN-Regler auf Minimum)

Mikrofon-/Line-Eingang zu Digitalausgang: >114 dB (1-kHz-Sinuswelle, GAIN-Regler auf Minimum)

Stromversorgung und weitere Spezifikationen

Stromversorgung: DC 12 V über dediziertes Netzteil (PS-P1230)

Abmessungen (B × H × T): 482 mm × 45 mm × 229 mm

Gewicht: 2.6 kg

Zulässiger Betriebstemperaturbereich: 0-40 °C

Mitgeliefertes Zubehör: Netzteil (Tascam PS-P1230 mit vier austauschbaren Steckeraufsätzen), Rackmontage-Schraubensatz, Bedienungsanleitung
