Tascam MZ-223 Installationsmixer 3 Zonen 2 Mikrofone/5 Line-Eingänge

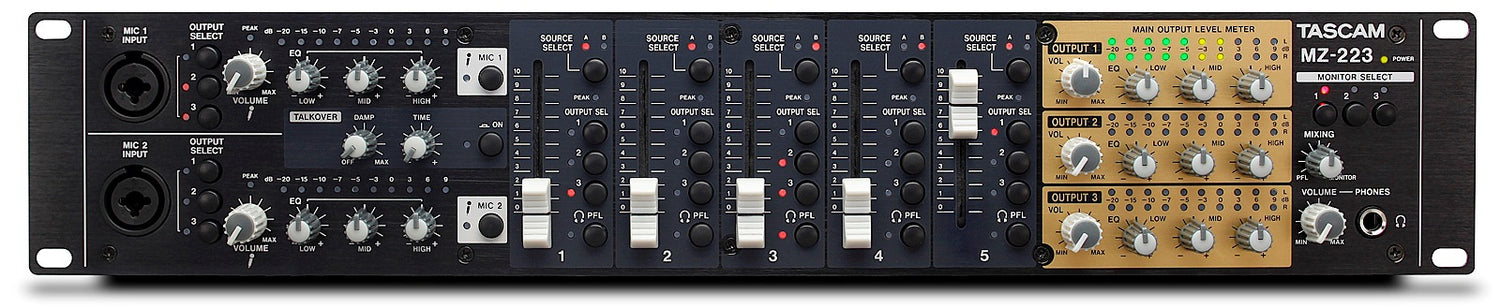

Tascam MZ-223 Installationsmixer

Der MZ-223 ist ein 2 HE rackmontierter Mixer für Festinstallationen in Geschäften, öffentlichen Einrichtungen, Restaurants, Bars, Vergnügungsparks oder Hotels.

Er kann Hintergrundmusik und Durchsagen von einer Reihe verschiedener Quellen an drei unterschiedliche Räume oder Zonen senden.

Jeder der 7 Eingangskanäle kann an eine oder alle drei Ausgangszonen geleitet werden.

Der Mixer verfügt über 5 Stereo-Eingangskanäle für Line-Signale von analogen Wiedergabequellen wie Mediaplayern, Tunern usw.

2 Kanäle können auf Phono umgeschaltet werden, um Plattenspieler anzuschließen.

Jeder Kanal verfügt über eine eigene Gain-Regelung, Peak-LED und Lautstärkefader.

2 zusätzliche Mikrofoneingangskanäle – mit Gain-Regelung, LED-Pegelanzeigen und 3-Band-Equalizer – stehen für Durchsagen, Sprachverstärkung, Karaoke oder andere Anwendungen mit dynamischen Mikrofonen zur Verfügung.

Bei Verwendung für Durchsagen kann die integrierte Talkover-Funktion die Lautstärke der Hintergrundmusik automatisch entsprechend der Mikrofonlautstärke absenken.

Jeder der 3 Zonen-Hauptausgänge ist mit Pegelregelung, LED-Pegelanzeige und einem 3-Band-Equalizer ausgestattet.

Außerdem gibt es einen unabhängigen Monitorausgang für den Kontrollraum sowie einen Kopfhörerausgang mit Pegelregelung, der zur Vorhörkontrolle ausgewählter Eingangskanäle und eines beliebigen Zonenausgangs verwendet werden kann.

Rackmount-Mixer, der das Routing von Eingangskanälen auf mehrere Ausgänge nach Wunsch ermöglicht

Fünf Stereo-Eingangskanäle für Line-Signale (zwei auf Phono umschaltbar) mit Gain-Reglern, Peak-LEDs und Fadern

Zwei zusätzliche Mikrofoneingangskanäle mit Pegelreglern, LED-Pegelanzeigen und 3-Band-Equalizern

Mikrofon- und Line-Eingänge können für die Ausgabe gemischt werden

Talkover-Funktion senkt die Lautstärke der Hintergrundmusik automatisch entsprechend der Mikrofonlautstärke

Drei Zonen-Hauptausgänge mit Pegelreglern, LED-Pegelanzeigen und 3-Band-Equalizern

Unabhängiger Monitorausgang

Kopfhörerausgang mit Pegelregelung zur Pre-Fader-Kontrolle ausgewählter Eingangskanäle und des Hauptausgangs

2U-Rackmount-Größe

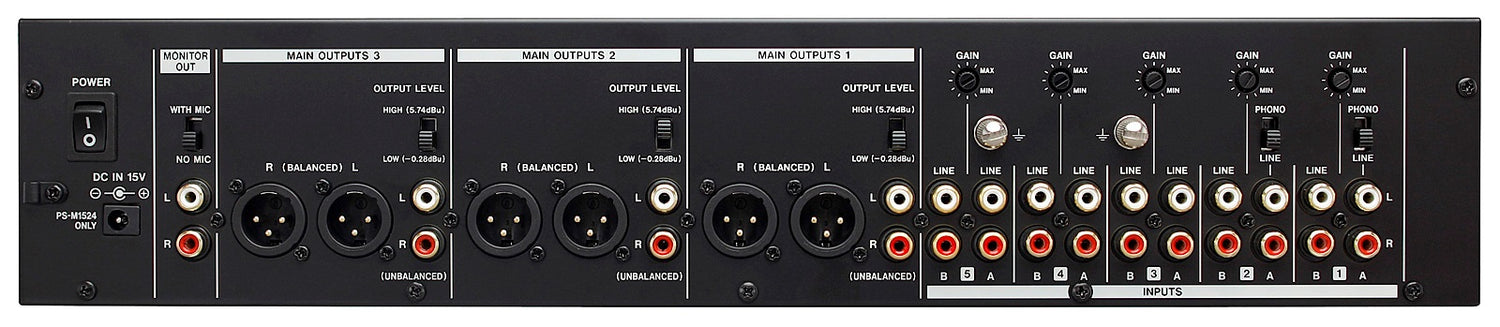

Audioeingänge

Mikrofoneingänge 1-2

Symmetrisch: XLR-3-31 (1: GND, 2: HOT, 3: COLD)

Unsymmetrisch: 6.3-mm-TRS-Buchsen (Spitze: HOT, Ring: COLD, Schaft: GND)

Eingangsimpedanz: 33 kOhm

Nenneingangspegel: -65 dBu (VOLUME-Regler auf MAX)

Unsymmetrisch: -30 dBu (VOLUME-Regler auf MIN)

Line-Eingänge (unsymmetrisch)

RCA-Cinchbuchsen

Nenneingangspegel: -10 dBV

Maximaler Eingangspegel: 10 dBV

Eingangsimpedanz: 22 kOhm

Audioausgänge

Hauptausgänge (unsymmetrisch)

RCA-Cinchbuchsen

Nennausgangspegel: -10 dBV

Maximaler Ausgangspegel: 6 dBV

Ausgangsimpedanz: 200 Ohm

Hauptausgänge (symmetrisch)

XLR-3-32 (1: GND, 2: HOT, 3: COLD)

Nennausgangspegel: 4 dBu

Maximaler Ausgangspegel: 24 dBu

Ausgangsimpedanz: 200 Ohm

Monitorausgänge

RCA-Cinchbuchsen

Nennausgangspegel: -16 dBV

Maximaler Ausgangspegel: 0 dBV

Ausgangsimpedanz: 200 Ohm

Kopfhörerausgang

6.3-mm-Stereobuchse

Maximale Ausgangsleistung: 50 mW + 50 mW (an 32-Ohm-Last)

Audioleistung

Frequenzgang: 20 Hz - 20 kHz

Verzerrung: < 0.03%

Übersprechen: 65 dB

Stromversorgung und weitere Spezifikationen

Stromversorgung: Spezielles AC-Netzteil (PS-M1524)

Eingangsspannung: AC 100-240 V, 50/60 Hz

Ausgangsspannung: DC 15 V

Ausgangsstrom: 2.4 A

Leistungsaufnahme: 35 W

Abmessungen (Breite × Höhe × Tiefe): 482 mm × 88 mm × 93 mm

Gewicht: 2.5 kg

Zulässige Betriebstemperatur: 5-35 °C
