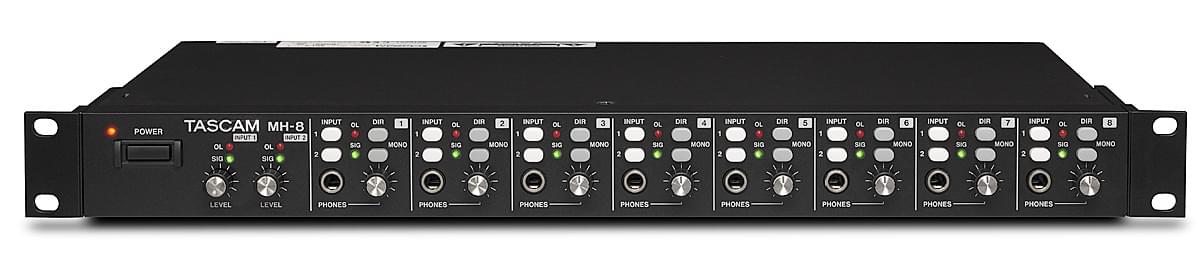

Tascam MH-8 Kopfhörerverstärker 8 Kanäle

Tascam MH-8 Kopfhörerverstärker 8 Kanäle

Der MH-8 ist der ideale Kopfhörerverstärker für das Studio, die Bühne und Installationen. Jeder der acht Stereoausgänge liefert 250 mW pro Seite mit drei umschaltbaren Quellen. Zwei Stereo-Eingänge können auf beide Ausgänge verteilt werden, und für jeden der acht Kanäle stehen individuelle Stereo-Direkteingänge zur Verfügung. Ein Kopfhörerkanal kann jeden beliebigen Eingang verwenden oder sie zusammenmischen. Der MH-8 befindet sich in einem robusten, rackmontierbaren Metallgehäuse mit integrierter Stromversorgung, Masseanschluss und Ground-Lift-Schalter.

Line-Mixer mit flexibler Signalführung
Ideale Lösung für Installationen in Sitzungssälen, Konferenzräumen, Gesundheits-/Fitnessclubs, Restaurants, Gotteshäusern, als keyboard- oder Stage-Submixer und mehr
8 Stereo-Eingangskanäle für Line-Quellen wie CD/MP3-Player, Tuner, TV- oder VCR-Audiosignale usw. (symmetrisch, TRS)
Zusätzlicher Mikrofon-/Line-Eingang mit Pegelregelung für Kanal 1 an der Vorderseite für Durchsagen usw. (symmetrisch, XLR)
2 Stereoausgänge (ST1 und ST2/AUX, symmetrisch XLR / unsymmetrisch RCA)
Jeder Stereo-Eingang kann unabhängig auf jeden Stereo-Ausgang gemischt werden:
ST1: Eingangssignal wird an den ST1-Ausgang gesendet
ST2: Signal vor der ST1-Pegelregelung (Pre-Fader) wird an den ST2/AUX-Ausgang gesendet
AUX: Signal hinter der ST1-Pegelregelung (Post-Fader) wird an den ST2/AUX-Ausgang gesendet
Schalter zur ST2/AUX-Auswahl pro Kanal an der Unterseite
Eingangspegel pro Kanal zwischen +4 dBu und –10 dBV wählbar (Rückseite)
LEDs für Signalanzeige und Überlastung auf jedem Kanal
4-Punkt-LED-Stereopegelanzeigen an jedem Ausgang
Jeder Stereoausgang auf Mono umschaltbar
Leistungsstarker Kopfhörerausgang mit Pegelregelung und wählbarer Quelle (ST1, ST2/AUX)
Symmetrischer Master-Bus-Ausgang und -Eingang (Eingang zwischen ST1, ST2/AUX und Mix wählbar) zum Kaskadieren mehrerer Geräte

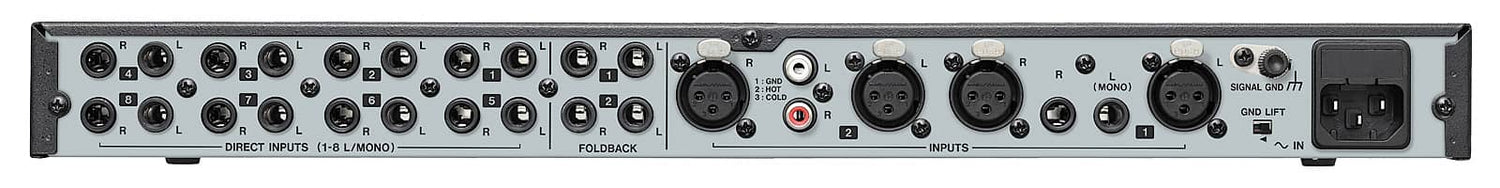

Masseanschluss und Ground-Lift-Schalter an der Rückseite
Leicht austauschbare Sicherung
1U-rackmontierbares Gehäuse

Audio-Eingänge und -Ausgänge
Mikrofoneingang
XLR (symmetrisch)
Eingangsimpedanz
2.4 kΩ
Nenneingangspegel
–58 dBu (1 mV) bis –12 dBu (195 mV)
Maximaler Eingangspegel
+10 dBu (2.45 V)
Stereo-Eingänge
6.3-mm-TRS (symmetrisch)
Eingangsimpedanz
56 kΩ
Nenneingangspegel
+4 dBu (1.23 V)
Maximaler Eingangspegel
+24 dBu (12.3 V)
Master-Bus-Eingang
6.3-mm-TRS (symmetrisch)
Eingangsimpedanz
56 kΩ
Nenneingangspegel
+4 dBu (1.23 V)
Maximaler Eingangspegel
+24 dBu (12.3 V)
ST1-, ST2/AUX-Ausgänge
XLR (symmetrisch)
Ausgangsimpedanz
94 Ω
Nennausgangspegel
+4 dBu (1.23 V)
Maximaler Ausgangspegel
+24 dBu (12.3 V)
ST1-, ST2/AUX-Ausgänge
RCA (unsymmetrisch)
Ausgangsimpedanz
200 Ω
Nennausgangspegel
–10 dBV (0.3V)
Maximaler Ausgangspegel
+10 dBV (3.16 V)
Bus-Ausgang
6.3-mm-TRS (symmetrisch)
Ausgangsimpedanz
94 Ω
Nennausgangspegel
+4 dBu (1.23 V)
Maximaler Ausgangspegel
+24 dBu (12.3 V)
Kopfhörerausgang
6.3-mm-TRS (Stereo), 3.5-mm-TRS (Stereo)
Maximale Ausgangsleistung
250 mW + 250 mW (bei 32 Ω)
Audioleistung
Frequenzgang
20 Hz–50 kHz, ±3 dB (PHONES-Ausgänge)
10 Hz–100 kHz, ±3 dB (BUSS-Ausgang)
Signal-Rausch-Verhältnis
≥80 dB(A) (PHONES-Ausgänge, 20 kHz LPF)
≥80 dB(A) (BUSS-Ausgang, 20 kHz LPF)
THD
≤0.07% (PHONES-Ausgänge, bei Ausgabe von 100 mW + 100 mW (32 Ω), 20Hz HPF und 20 kHz LPF)
≤0.03% (BUSS-Ausgang, 20 Hz HPF und 20 kHz LPF)
Kanaltrennung
≥50 dB(A) (PHONES-Ausgänge, 20 kHz LPF, 1 kHz Nenn-Eingang und -Ausgang, 32 Ω Abschluss)
≥70 dB(A) (BUSS-Ausgänge, 20 kHz LPF, 1 kHz Nenn-Eingang und -Ausgang, 600 Ω Abschluss)
Übersprechen
≥65 dB(A) (BUSS-Ausgänge, 20 kHz LPF, 1 kHz Nenn-Eingang und -Ausgang, 600 Ω Abschluss)
Stromversorgung und sonstige Spezifikationen
Spannungsanforderungen
AC 100–240V, 50–60 Hz
Leistungsaufnahme
15 W
Abmessungen (BHT)
482 mm x 44 mm x 280 mm
Gewicht
3.8 kg
Betriebstemperaturbereich
5–35 °C
Lieferumfang
Netzkabel, Rack-Montageschraubensatz, Garantiekarte, Bedienungsanleitung
