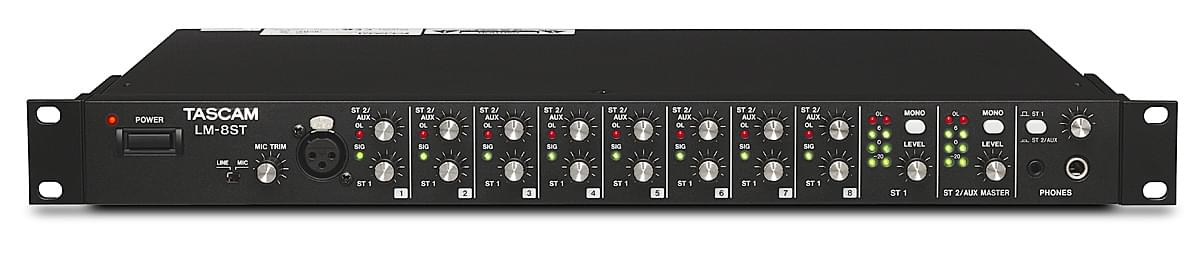

Tascam LM-8ST Line-Mixer 8 Stereokanäle

Tascam LM-8ST Line-Mixer mit 8 Stereokanälen

Der LM-8ST ist ein kompakter Line-Mixer für Installationen, Studio-Submixing und alle, die eine Mischung aus Line-Signalen benötigen. Acht Stereo-Eingangsquellen wie CD/MP3-Player, Tuner, Instrumente usw. können unabhängig voneinander auf ein Paar Stereo-Ausgänge geroutet werden. Für den zweiten Ausgang kann der Benutzer zwischen Pre- und Post-Fader-Routing wählen. Eingangs- und Ausgangspegelregelung sowie Pegelanzeigen halten die Signale unter Kontrolle. Ein Mikrofon-Eingang ist ebenfalls vorhanden. Der LM-8ST befindet sich in einem robusten, rack-montierbaren Gehäuse und ist mit einem integrierten Netzteil ausgestattet.

Line-Mixer mit flexiblem Signal-Routing
Ideale Lösung für Installationen in Vorstandsräumen, Konferenzräumen, Gesundheits-/Fitnessclubs, Restaurants, Gotteshäusern, als keyboard- oder Bühnen-Submixer und mehr
8 Stereo-Eingangskanäle für Line-Quellen wie CD/MP3-Player, Tuner, TV- oder VCR-Audiosignale usw. (symmetrische TRS)
Zusätzlicher Mikrofon-/Line-Eingang mit Pegelregelung für Kanal 1 an der Frontseite, für Durchsagen usw. (symmetrischer XLR)
2 Stereo-Ausgänge (ST1 und ST2/AUX, symmetrischer XLR / unsymmetrischer RCA)
Jeder Stereo-Eingang kann unabhängig auf jeden Stereo-Ausgang gemischt werden:
ST1: Eingangssignal wird an den ST1-Ausgang gesendet
ST2: Signal vor der ST1-Pegelregelung (Pre-Fader) wird an den ST2/AUX-Ausgang gesendet
AUX: Signal hinter der ST1-Pegelregelung (Post-Fader) wird an den ST2/AUX-Ausgang gesendet
Schalter zur ST2/AUX-Auswahl pro Kanal an der Unterseite
Eingangspegel pro Kanal zwischen +4 dBu und –10 dBV wählbar (Rückseite)
LEDs für Signalpräsenz und Übersteuerung an jedem Kanal
4-Punkt-LED-Stereopegelanzeigen an jedem Ausgang
Jeder Stereo-Ausgang kann auf Mono umgeschaltet werden
Leistungsstarker Kopfhörerausgang mit Pegelregelung und wählbarer Quelle (ST1, ST2/AUX)
Symmetrischer Master-Bus-Ausgang und -Eingang (Eingang zwischen ST1, ST2/AUX und Mix wählbar) zum Kaskadieren mehrerer Geräte
Masseanschluss und Ground-Lift-Schalter an der Rückseite
Leicht austauschbare Sicherung
1U-rack-montierbares Gehäuse

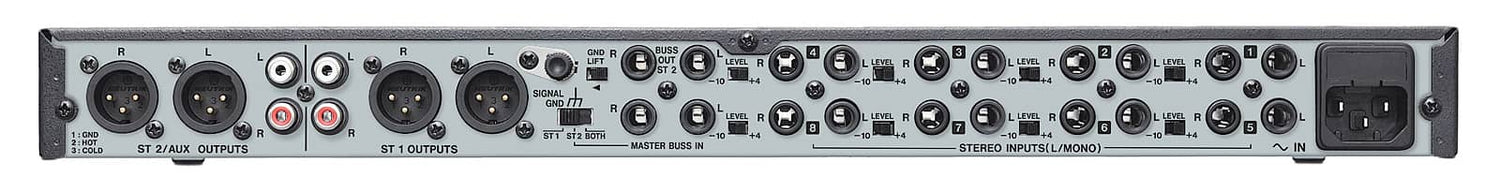

Audio-Ein- und -Ausgänge
Mikrofon-Eingang XLR (symmetrisch)
Eingangsimpedanz 2.4 kΩ
Nominaler Eingangspegel –58 dBu (1 mV) bis –12 dBu (195 mV)
Maximaler Eingangspegel +10 dBu (2.45 V)
Stereo-Eingänge 6.3-mm-TRS (symmetrisch)
Eingangsimpedanz 56 kΩ
Nominaler Eingangspegel +4 dBu (1.23 V)
Maximaler Eingangspegel +24 dBu (12.3 V)
Master-Bus-Eingang 6.3-mm-TRS (symmetrisch)
Eingangsimpedanz 56 kΩ
Nominaler Eingangspegel +4 dBu (1.23 V)
Maximaler Eingangspegel +24 dBu (12.3 V)

ST1-, ST2/AUX-Ausgänge XLR (symmetrisch)
Ausgangsimpedanz 94 Ω
Nominaler Ausgangspegel +4 dBu (1.23 V)
Maximaler Ausgangspegel +24 dBu (12.3 V)
ST1-, ST2/AUX-Ausgänge RCA (unsymmetrisch)
Ausgangsimpedanz 200 Ω
Nominaler Ausgangspegel –10 dBV (0.3V)
Maximaler Ausgangspegel +10 dBV (3.16 V)
Bus-Ausgang 6.3-mm-TRS (symmetrisch)
Ausgangsimpedanz 94 Ω
Nominaler Ausgangspegel +4 dBu (1.23 V)
Maximaler Ausgangspegel +24 dBu (12.3 V)
Kopfhörerausgang 6.3-mm-TRS (Stereo), 3.5-mm-TRS (Stereo)
Maximale Ausgangsleistung 250 mW + 250 mW (bei 32 Ω)

Audioleistung
Frequenzgang
20 Hz–50 kHz, ±3 dB (PHONES-Ausgänge)
10 Hz–100 kHz, ±3 dB (BUSS-Ausgang)
S/N-Verhältnis
≥80 dB(A) (PHONES-Ausgänge, 20 kHz LPF)
≥80 dB(A) (BUSS-Ausgang, 20 kHz LPF)
THD
≤0.07% (PHONES-Ausgänge, bei Ausgabe von 100 mW + 100 mW (32 Ω), 20Hz HPF und 20 kHz LPF)
≤0.03% (BUSS-Ausgang, 20 Hz HPF und 20 kHz LPF)
Kanaltrennung
≥50 dB(A) (PHONES-Ausgänge, 20 kHz LPF, 1 kHz nominaler Ein- und Ausgang, 32 Ω Abschluss)
≥70 dB(A) (BUSS-Ausgänge, 20 kHz LPF, 1 kHz nominaler Ein- und Ausgang, 600 Ω Abschluss)
Übersprechen
≥65 dB(A) (BUSS-Ausgänge, 20 kHz LPF, 1 kHz nominaler Ein- und Ausgang, 600 Ω Abschluss)

Stromversorgung und sonstige Spezifikationen
Spannungsanforderungen AC 100–240V, 50–60 Hz
Leistungsaufnahme 15 W
Abmessungen (BHT) 482 mm x 44 mm x 280 mm
Gewicht 3.8 kg
Betriebstemperaturbereich 5–35 °C
Lieferumfang Netzkabel, Rack-Montageschraubensatz, Garantiekarte, Bedienungsanleitung
