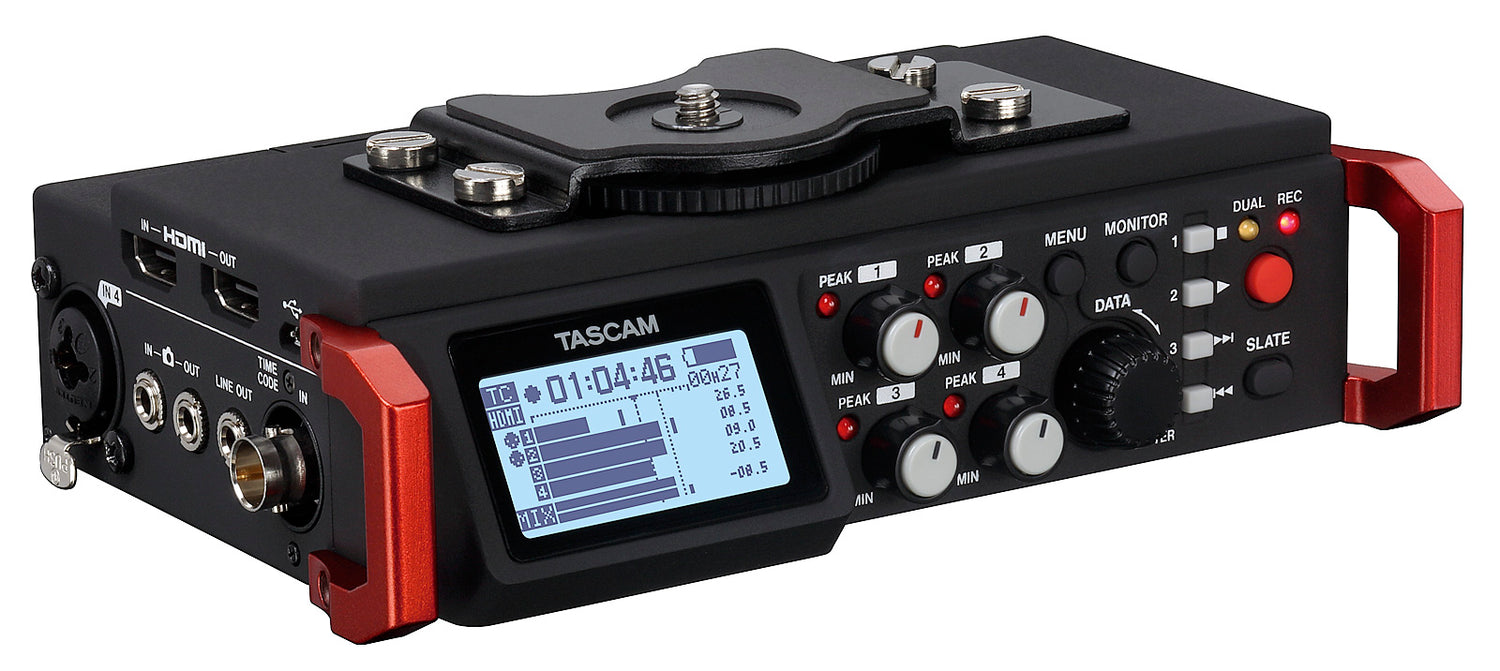

Tascam DR-701D Audiorecorder für DSLR

Tascam DR-701D Audiorecorder für DSLR

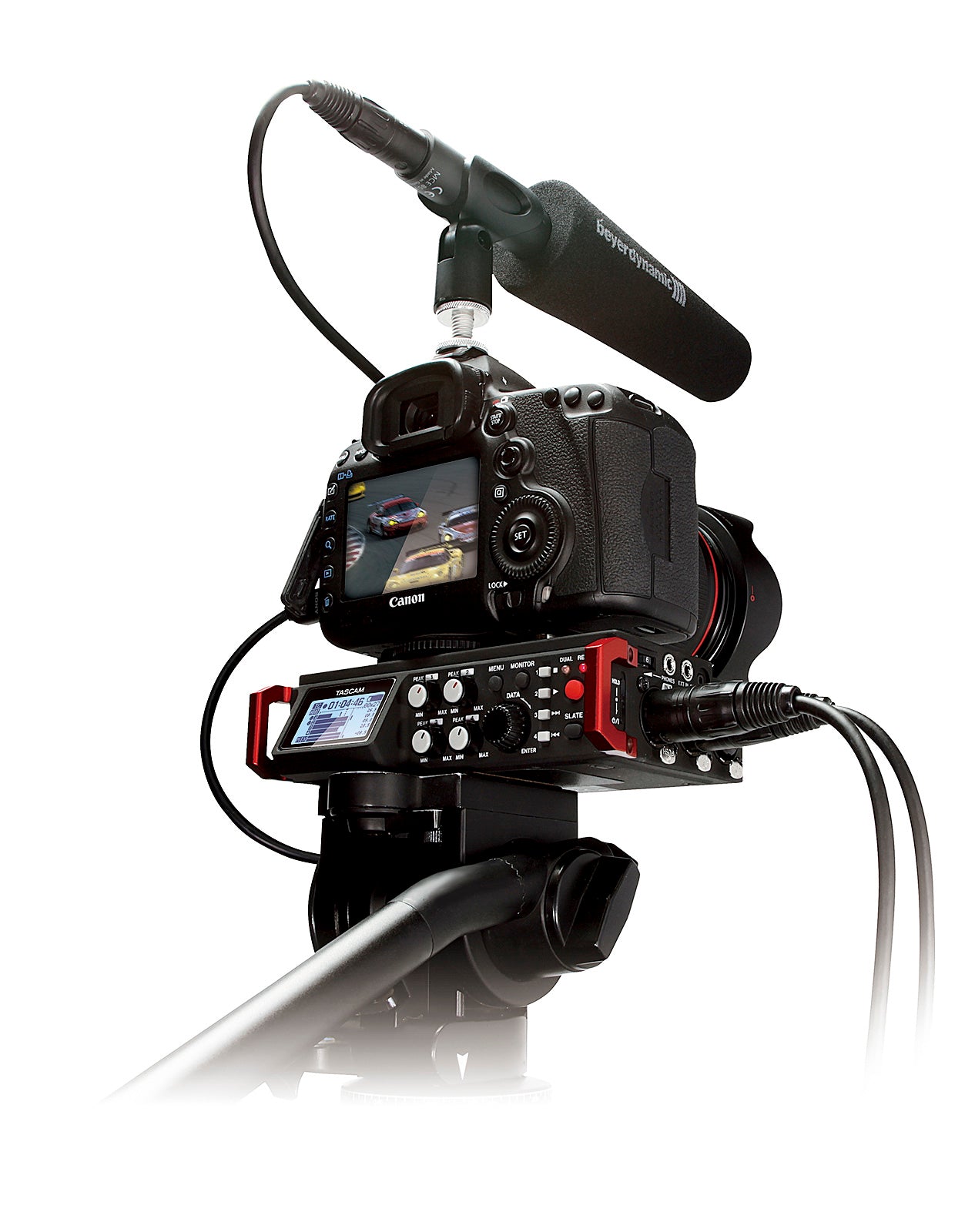

DR-701D verfügt über einen Timecode-Eingang und einen Timecode-Generator zur einfachen Synchronisierung mit SMPTE-Generator, Kamera oder Smart-Slate. HDMI-Eingang und -Ausgang ermöglichen es einer DSLR-Kamera, auf beiden Geräten aufzunehmen, und der Video-Clock verhindert eine Drift zwischen Ton und Bild. Vier Mikrofonsignale können einzeln aufgenommen und zu einem Stereokanal gemischt werden, mit insgesamt sechs Aufnahmekanälen. Das leichte Gehäuse besteht aus einer Magnesiumlegierung. Ein Stativ kann über oder unter dem Gerät montiert werden, wodurch es unter einer Kamera montierbar oder allein verwendbar ist. DR-701D wurde entwickelt, um die hohen technischen Anforderungen professioneller Filmregisseure, TV-Produzenten, Werbeagenturen und Dokumentarfilmer zu erfüllen.

Aufnahmemedien:

SD-Karten (64 MB - 2 GB), SDHC-Karten (4-32 GB), SDXC-Karten (48-128 GB)

Aufnahme- und Wiedergabeformate:

WAV: 44.1 kHz, 48 kHz, 96 kHz, 192 kHz, 16/24 Bit

BWF: 44.1 kHz, 48 kHz, 96 kHz, 192 kHz, 16/24 Bit

Anzahl der Eingangskanäle:

Maximal 4 (44.1/48/96 kHz), maximal 2 (192 kHz)

Anzahl der Aufnahmekanäle:

Maximal 6 (44.1/48/96 kHz), maximal 2 (192 kHz)

IN 1-4 Combo-Buchsen:

XLR-3-31 (1: GND, 2: HOT, 3: COLD) (XLR-Buchsen können Phantomspeisung liefern),

6.3-mm-Standard-TRS-Buchse (Tip = HOT, Ring = COLD, Sleeve = GND)

Input-Gain kann auf LOW, MID, HI oder HI+ eingestellt werden

Eingangsimpedanz: 2 kOhm

Phantomspeisung: 48 V ±4 V (10 mA/Kanal) oder 24 V ±4 V (10 mA/Kanal)

Maximaler Eingangspegel: +4 dBu

Minimaler Eingangspegel: -72 dBu

Mikrofoneingangs-Gain (Input-Pegelregler auf Maximum):

LOW: +20 dB, MID: +40 dB, HI: +52 dB, HI+: +64 dB

Input-Gain kann auf LINE eingestellt werden

Eingangsimpedanz: 10 kOhm oder höher

Nomineller Eingangspegel: +4 dBu

Maximaler Eingangspegel: +24 dBu

Zusätzlicher Eingang (EXT IN 1/2):

3.5-mm-Stereo-Miniklinke (kann Plug-in Power liefern)

Eingangsimpedanz: 10 kOhm

Maximaler Eingangspegel: +10 dBV

Minimaler Eingangspegel: -50 dBV

Mikrofoneingangs-Gain (Input-Pegelregler auf Maximum):

LOW: +3 dB, MID: +11 dB, HI: +26 dB, HI+: +38 dB

Kameraeingang:

3.5-mm-Stereo-Miniklinke

Eingangsimpedanz: 10 kOhm

Nomineller Eingangspegel: -10 dBV

Maximaler Eingangspegel: +6 dBV

Kopfhörerausgang (PHONES):

3.5-mm-Stereo-Miniklinke

Maximale Ausgangsleistung: 50 mW + 50 mW

Kameraausgang:

3.5-mm-Stereo-Miniklinke

Ausgangsimpedanz: 200 Ohm

Nomineller Ausgangspegel: -44 dBV

Maximaler Ausgangspegel: +6 dBV

Hinweis:

Der maximale Eingangspegel ist der Pegel, bei dem der Input-Regler eingestellt werden kann und ein digitales Full-Scale-Signal (0 dBFS) ohne Verzerrung eingegeben werden kann. Der minimale Eingangspegel ist der Pegel, bei dem der Input-Regler eingestellt werden kann und ein -20 dBFS-Signal eingegeben werden kann.

Line-Ausgang (LINE OUT):

3.5-mm-Stereo-Miniklinke

Ausgangsimpedanz: 200 Ohm

Nomineller Ausgangspegel: -14 dBV

Maximaler Ausgangspegel: +6 dBV

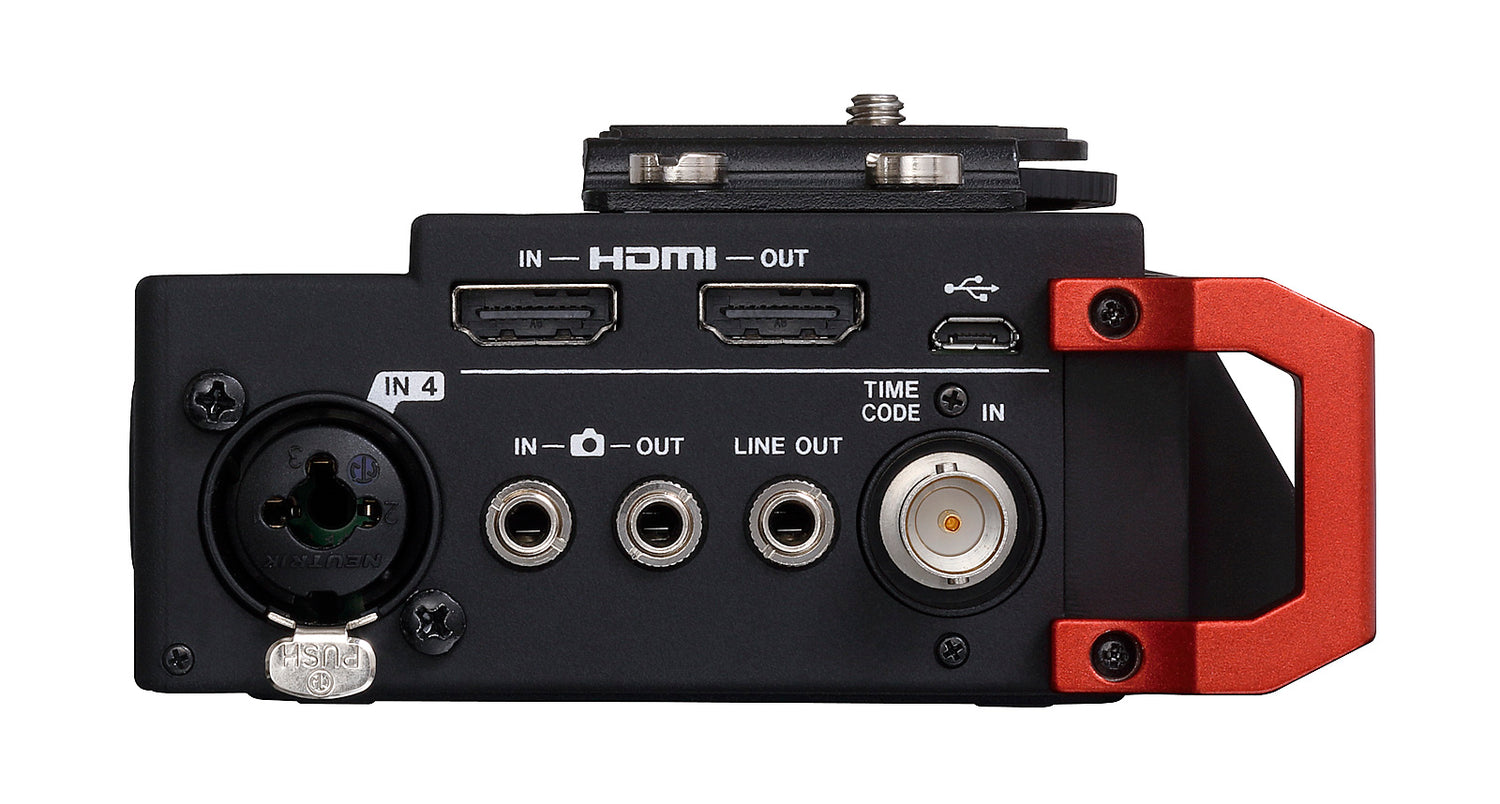

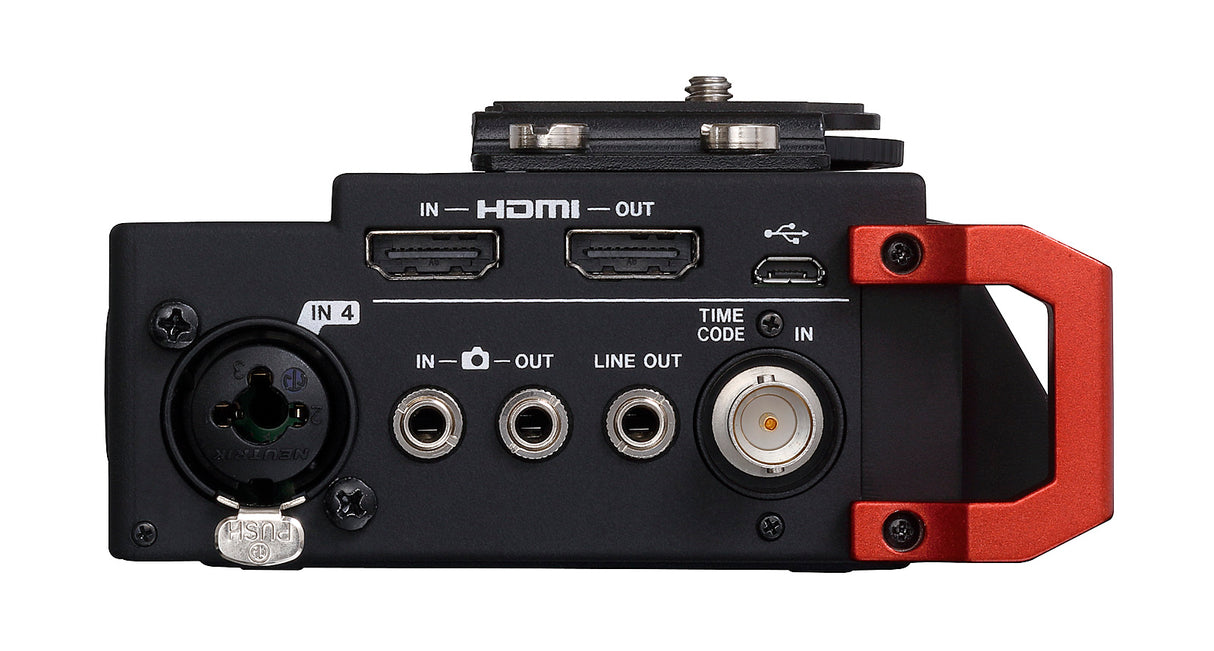

HDMI-Eingang/-Ausgang (HDMI IN/OUT):

Typ-A-Stecker

USB-Verbindung:

Micro-B-Stecker

Format: USB 2.0 High Speed, Mass-Storage-Klasse

Timecode-Eingang (TIME CODE IN):

BNC

Eingangssignal-Spannungsbereich: 0.5-5 Vpp

Eingangsimpedanz: 10 kOhm

Format: SMPTE 12M-1999-kompatibel

REMOTE-Verbindung:

2.5-mm-TRS-Microbuchse

Frequenzgang:

20 Hz - 20 kHz +0.5/−1 dB (LINE IN zu LINE OUT, Fs 48 kHz, JEITA)

20 Hz - 40 kHz +0.5/−1 dB (LINE IN zu LINE OUT, Fs 96 kHz, JEITA)

20 Hz - 80 kHz +0.5/−5 dB (LINE IN zu LINE OUT, Fs 192 kHz, JEITA)

Verzerrung:

0.007 % oder weniger (Mikrofoneingang zu LINE OUT, -10 dBu Eingang, Fs 44.1/48/96/192 kHz, JEITA)

S/N-Verhältnis:

100 dB oder mehr (Line- oder Mikrofoneingang zu LINE OUT, Fs 44.1/48/96/192 kHz, JEITA)

Äquivalentes Eingangsrauschen (EIN):

-124 dBu oder weniger

Stromversorgung:

4 AA-Batterien (Alkaline, NiMH oder Lithium), Netzadapter (Tascam PS-P515U, separat erhältlich) oder USB-Verbindung, externe Batteriepackung (Tascam BP-6AA, separat erhältlich)

Leistungsaufnahme: 6.5 W (Maximum)

Leistungsaufnahme (USB-Verbindung): 1.3 A (Maximum)

Abmessungen (B x H x T):

169 x 57 x 114 mm (mit montiertem Kameraadapter)

Gewicht:

654 g (einschließlich Batterien), 561 g (ohne Batterien)

Zulässiger Betriebstemperaturbereich:

0-40 °C
