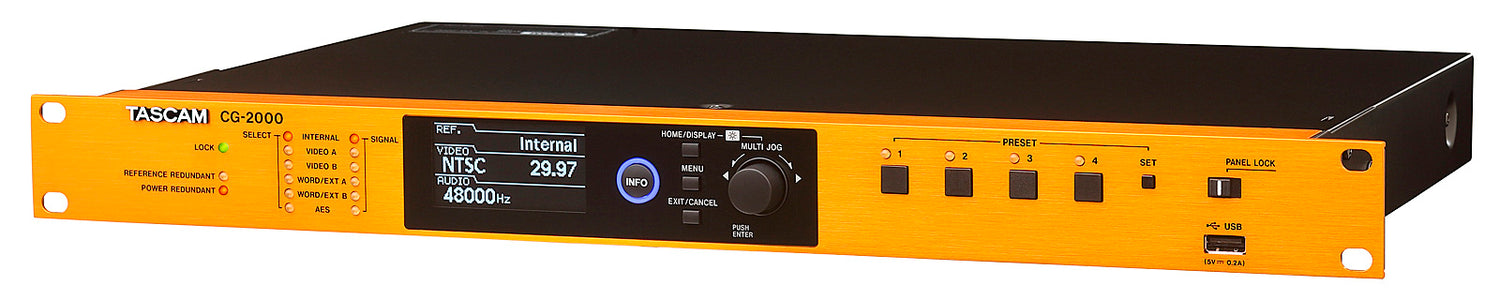

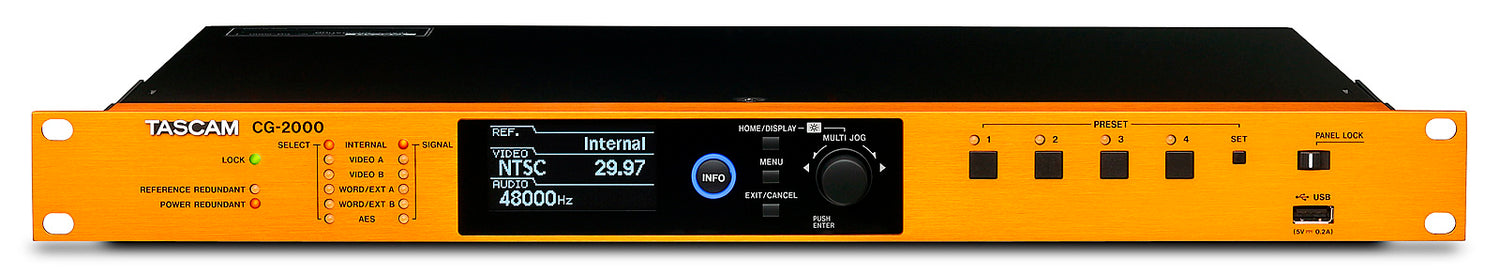

Tascam CG-2000 Word-Clock-Master

Tascam CG-2000 Word-Clock-Master

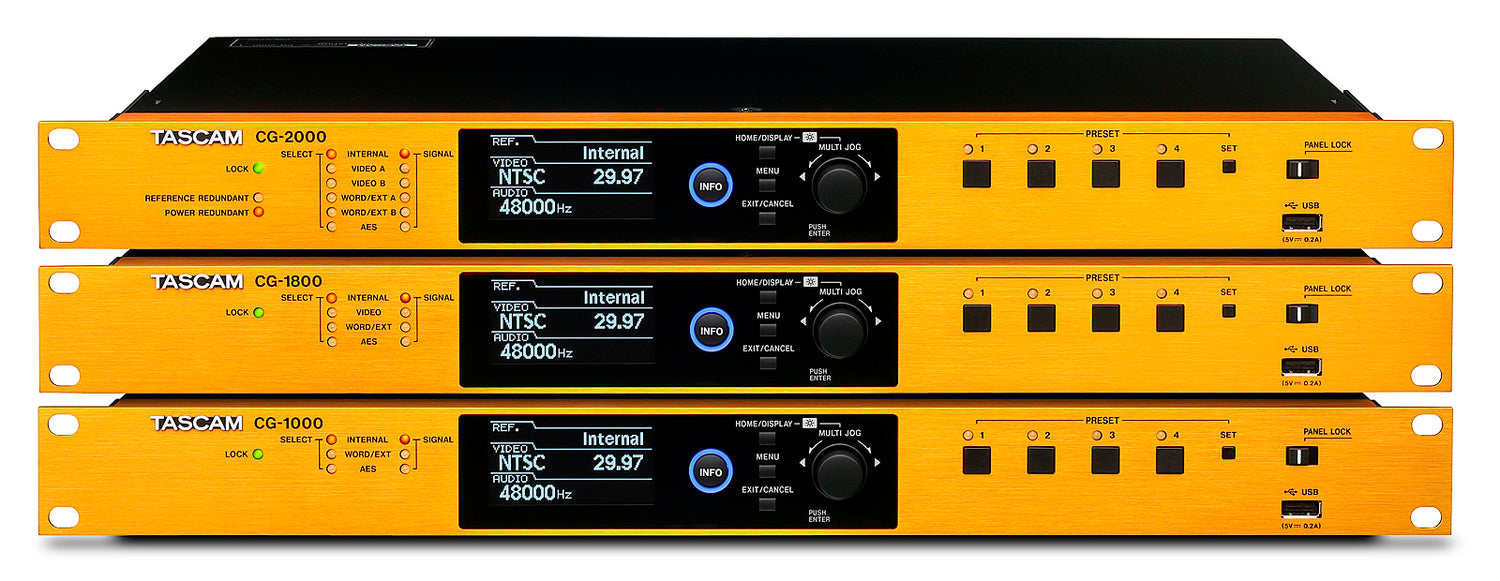

Die Master-Clock-Generatoren der CG-Serie basieren auf einem hochpräzisen Kristalloszillator, Jitter-Management und fehlerfreiem Relocking für ultra-hohe Clock-Präzision. CG-2000 wurde für Broadcasting und Post-Production entwickelt, CG-1800 ist für kleine und große Video/Audio-Synchronisierungssysteme vorgesehen und CG-1000 für Recording-Studios, Live-Sound und professionelle Musiker. Der Kristalloszillator ist das Herzstück des Clock-Generators. Jedes Modell bietet einen OCXO (oven-controlled crystal oscillator), der eine hohe Präzision gewährleistet und nicht von der Umgebungstemperatur beeinflusst wird. Mit einer Clock-Frequenz von 0,01 ppm, die TCXO (temperature-compensated crystal oscillator) übertrifft, eignen sich diese Geräte perfekt zur Erstellung hochpräziser Synchronisierungssysteme mit einer Word-Output-Frequenzstabilität von ±0,005 ppm oder weniger pro Tag. Jedes Modell ist mit einem Eingangsanschluss ausgestattet, der ein 10-MHz-Signal unterstützt. Dadurch können sie mit einer Rubidium-Clock oder einer GPS-Clock verbunden werden, die eine noch höhere Präzision ermöglicht.

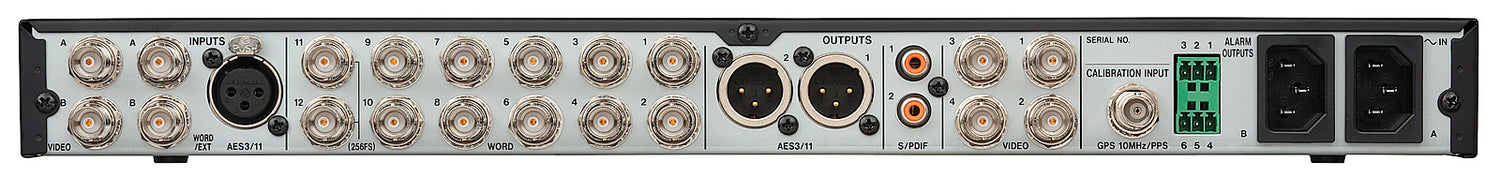

Eingänge und Ausgänge

VIDEO-EINGANG
BNC-Anschluss
Eingangspegel
0.5-2.0 Vp-p
Eingangsimpedanz
75 ohm (im Menü ein-/ausschaltbar)
Eingangsformat
SD-Video-Black-Burst: NTSC (RS-170A), PAL (ITU-R624)
SD-Video-Composite-Sync: NTSC B/W (RS-170)
HD-Video-Tri-Level:
720p/50/59.94/60 (SMPTE 296M)
1080p/23.976/24/25/29.97/30/50/59.94/60 (SMPTE 274M)
1080i/23.976/24/25/29.97/30 (SMPTE 274M)
1080PsF/23.976/24/25/29.97/30 (SMPTE RP211)
Zulässige Frequenzabweichung
±10 ppm

WORD/EXT-EINGÄNGE
BNC-Anschluss
Eingangspegel
0.5-5.0 Vp-p
Eingangsimpedanz
75/50 ohm (im Menü auf 75/50/AF einstellbar)
Unterstützte Frequenzen
WORD CLOCK: 32/44.1/48/88.2/96/176.4/192 kHz
(±4/-0.1/0.0/+0.1/+4% PULL UP/DOWN nur bei Auswahl von 48/96/192 kHz unterstützt)
ATOM: 10.0 MHz
GPS: 10.0 MHz
Zulässige Frequenzabweichung
±10 ppm

AES3/11-EINGANG
XLR-3-31 (1: GND, 2: HOT, 3: COLD)
Eingangspegel
0.2-10 Vp-p
Eingangsimpedanz
110 ohm
Format
AES11-2003, AES3-2003, IEC60958-4
Unterstützte Frequenzen
32/44.1/48/88.2/96/176.4/192 kHz
(±4/-0.1/0.0/+0.1/+4% PULL UP/DOWN nur bei Auswahl von 48/96/192 kHz unterstützt)
Zulässige Frequenzabweichung
±10 ppm

KALIBRIERUNGSEINGANG
BNC-Anschluss
Eingangspegel
0.5-5.0 Vp-p
Eingangsimpedanz
50 ohm (im Menü ein-/ausschaltbar)
Unterstützte Frequenzen
ATOM: 10.0 MHz
GPS: 10.0 MHz, PPS

VIDEO-AUSGÄNGE
BNC-Anschluss
Ausgangsimpedanz
75 ohm
Ausgangsformat
SD-Video-Black-Burst: NTSC (RS-170A), PAL (ITU-R624)
SD-Video-Composite-Sync: NTSC B/W (RS-170)
HD-Video-Tri-Level:
720p/50/59.94/60 (SMPTE 296M)
1080p/23.976/24/25/29.97/30/50/59.94/60 (SMPTE 274M)
1080i/23.976/24/25/29.97/30 (SMPTE 274M)
1080PsF/23.976/24/25/29.97/30 (SMPTE RP211)

WORD-AUSGÄNGE
BNC-Anschluss
Ausgangspegel
1.0-3.5 Vp-p (im Menü in Schritten von 0.5V einstellbar)
Ausgangsimpedanz
75 ohm
Unterstützte Frequenzen
32/44.1/48/88.2/96/176.4/192 kHz
11.2896/12.288 MHz (Super Clock, nur Anschluss 11/12)
(±4/-0.1/0.0/+0.1/+4% PULL UP/DOWN nur bei Auswahl von 48/96/192 kHz unterstützt)

AES3/11-AUSGÄNGE
XLR-3-32 (1: GND, 2: HOT, 3: COLD)
Ausgangspegel
2.5 Vp-p
Ausgangsimpedanz
110 ohm
Format
AES11-2003, AES3-2003, IEC60958-4
Unterstützte Frequenzen
32/44.1/48/88.2/96/176.4/192 kHz

S/PDIF-AUSGÄNGE
RCA-Buchse
Ausgangspegel
0.5 Vpp
Ausgangsimpedanz
75 ohm
Format
IEC 60958-3 (SPDIF)
Unterstützte Frequenzen
32/44.1/48/88.2/96/176.4/192 kHz
(±4/-0.1/0.0/+0.1/+4% PULL UP/DOWN nur bei Auswahl von 48/96/192 kHz unterstützt)

ALARM-AUSGANG (nur CG-2000)
6-poliger Euroblock-Anschluss
Ausgangsformat
Open Collector
Ausgangsimpedanz
10 ohm
Durchschlagsfestigkeit
20 V
Maximaler Ausgangsstrom
50 mA

Leistung
Interner Oszillator
OCXO (oven-controlled crystal oscillator)
Zulässige Frequenzabweichung
±0.01 ppm (eingestellter Wert bei Versand ab Werk)
Temperaturcharakteristik der Frequenz
±0.05 ppm (0 bis 40 ºC)
Langzeit-Frequenzstabilität
±0.005 ppm (täglich)
±0.5 ppm (jährlich)

Stromversorgung und sonstige Spezifikationen
Leistung
100-240 V
Leistungsaufnahme
14 W
Außenabmessungen (B × H × T)
483 mm × 44 mm × 310 mm
Gewicht
3.3 kg
Betriebstemperaturbereich
0-40 °C

Ausgangspegel: 0.5 Vpp
Ausgangsimpedanz: 75 ohm
Format: IEC 60958-3 (SPDIF)
Unterstützte Frequenzen: 32/44.1/48/88.2/96/176.4/192 kHz
(±4/-0.1/0.0/+0.1/+4% PULL UP/DOWN nur bei Auswahl von 48/96/192 kHz unterstützt)

ALARM-AUSGANG (nur CG-2000): 6-poliger Euroblock-Anschluss
Ausgangsformat: Open Collector
Ausgangsimpedanz: 10 ohm
Durchschlagsfestigkeit: 20 V
Maximaler Ausgangsstrom: 50 mA
Interner Oszillator: OCXO (oven-controlled crystal oscillator)
Zulässige Frequenzabweichung: ±0.01 ppm (eingestellter Wert bei Versand ab Werk)
Temperaturcharakteristik der Frequenz: ±0.05 ppm (0 bis 40 ºC)
Langzeit-Frequenzstabilität: ±0.005 ppm (täglich), ±0.5 ppm (jährlich)
Leistung: 100-240 V
Leistungsaufnahme: CG-2000: 14 W, CG-1800: 11.5 W, CG-1000: 10 W
Außenabmessungen (B x H x T): 483 x 44 x 310 mm
Gewicht: CG-2000: 3.3 kg, CG-1800: 3.2 kg, CG-1000: 3.1 kg
Betriebstemperaturbereich: 0-40 °C
