Tascam CG-1800 Wordclock-Master

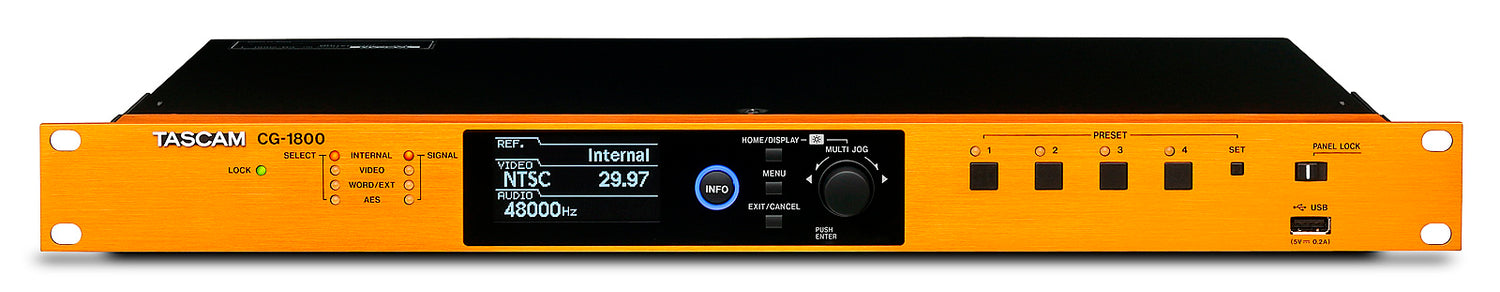

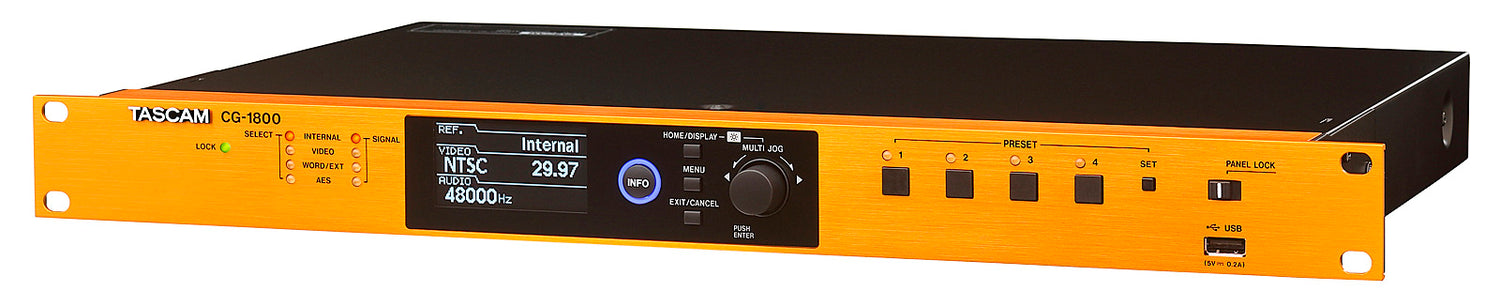

Tascam CG-1800 Word Clock Master

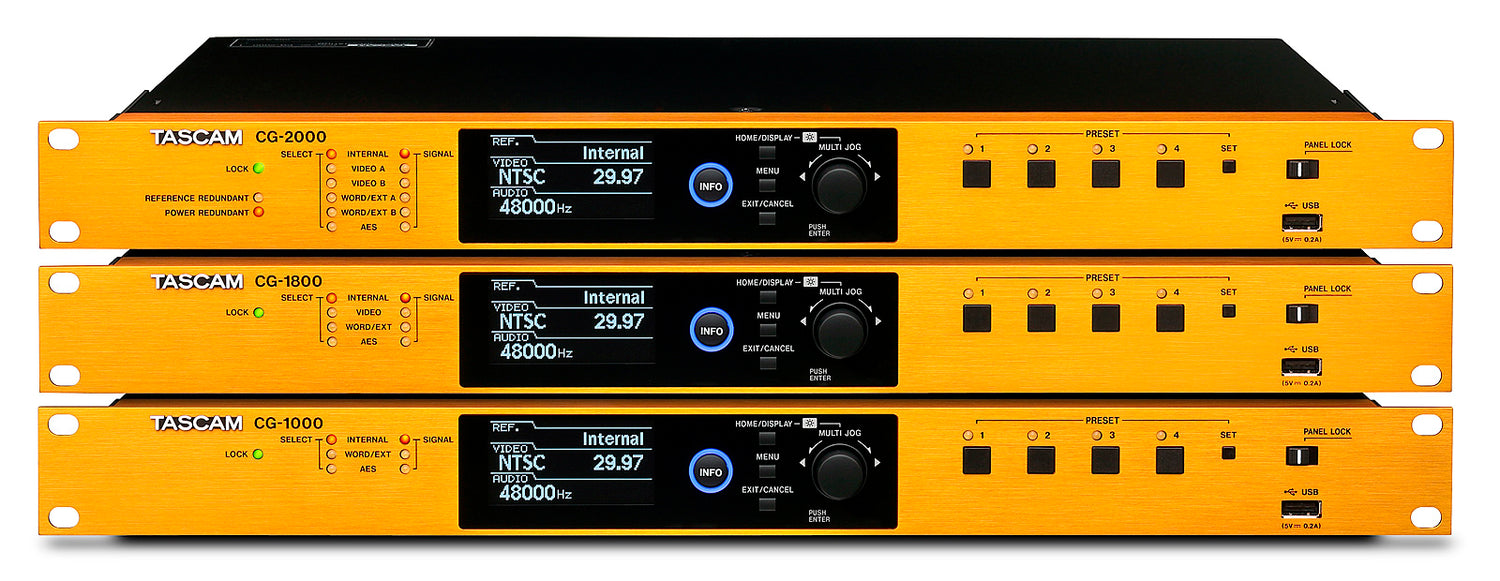

Die Master-Clock-Generatoren der CG-Serie basieren auf einem hochpräzisen Quarzoszillator, Jitter-Management und fehlerfreiem Relocking für ultra-hohe Clock-Präzision. CG-2000 wurde für Broadcasting und Postproduktion entwickelt, CG-1800 für kleine und große Video-/Audio-Synchronisationssysteme und CG-1000 für Recording-Studios, Live-Sound und professionelle Musiker. Der Quarzoszillator ist das Herzstück des Clock-Generators. Jedes Modell bietet einen OCXO (oven-controlled crystal oscillator), der eine hohe Präzision gewährleistet und nicht von der Umgebungstemperatur beeinflusst wird. Mit einer Clock-Frequenz von 0,01 ppm*1, die TCXO (temperature-compensated crystal oscillator) übertrifft, eignen sich diese Geräte perfekt zur Erstellung hochpräziser Synchronisationssysteme mit einer Word-Output-Frequenzstabilität von ±0,005 ppm oder weniger pro Tag. Jedes Modell ist mit einer Eingangsbuchse ausgestattet, die ein 10-MHz-Signal unterstützt. Dadurch können sie mit einer Rubidium-Clock oder einer GPS-Clock verbunden werden, die noch höhere Präzision bietet.

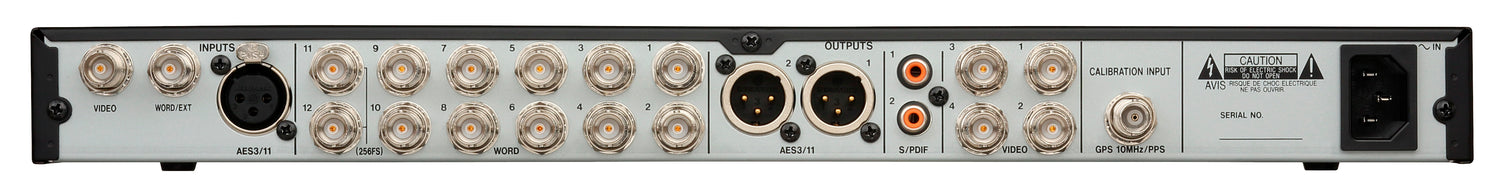

Eingänge und Ausgänge

VIDEO INPUT
BNC-Anschluss
Eingangspegel 0.5–2.0 Vp-p
Eingangsimpedanz 75 Ohm kann im Menü ein-/ausgeschaltet werden
Eingangsformat
SD-Video-Black-Burst NTSC (RS-170A), PAL (ITU-R624)
SD-Video-Composite-Sync NTSC B/W (RS-170)
HD-Video-Tri-Level
720p/50/59.94/60 (SMPTE 296M)
1080p/23.976/24/25/29.97/30/50/59.94/60 (SMPTE 274M)
1080i/23.976/24/25/29.97/30 (SMPTE 274M)
1080PsF/23.976/24/25/29.97/30 (SMPTE RP211)
Zulässige Frequenzabweichung ±10 ppm

WORD/EXT INPUTS
BNC-Anschluss
Eingangspegel 0.5–5.0 Vp-p
Eingangsimpedanz 75/50 Ohm kann im Menü auf 75/50/OFF eingestellt werden
Unterstützte Frequenzen
WORD CLOCK 32/44.1/48/88.2/96/176.4/192 kHz
±4/±0.1/0.0/+0.1/+4% PULL UP/DOWN nur bei ausgewählten 48/96/192 kHz unterstützt
ATOM 10.0 MHz
GPS 10.0 MHz
Zulässige Frequenzabweichung ±10 ppm

AES3/11 INPUT
XLR-3-31 (1: GND, 2: HOT, 3: COLD)
Eingangspegel 0.2–10 Vp-p
Eingangsimpedanz 110 Ohm
Format AES11-2003, AES3-2003, IEC60958-4
Unterstützte Frequenzen 32/44.1/48/88.2/96/176.4/192 kHz
±4/±0.1/0.0/+0.1/+4% PULL UP/DOWN nur bei ausgewählten 48/96/192 kHz unterstützt
Zulässige Frequenzabweichung ±10 ppm

CALIBRATION INPUT
BNC-Anschluss
Eingangspegel 0.5–5.0 Vp-p
Eingangsimpedanz 50 Ohm kann im Menü ein-/ausgeschaltet werden
Unterstützte Frequenzen
ATOM 10.0 MHz
GPS 10.0 MHz, PPS

VIDEO OUTPUTS
BNC-Anschluss
Ausgangsimpedanz 75 Ohm
Ausgangsformat
SD-Video-Black-Burst NTSC (RS-170A), PAL (ITU-R624)
SD-Video-Composite-Sync NTSC B/W (RS-170)
HD-Video-Tri-Level
720p/50/59.94/60 (SMPTE 296M)
1080p/23.976/24/25/29.97/30/50/59.94/60 (SMPTE 274M)
1080i/23.976/24/25/29.97/30 (SMPTE 274M)
1080PsF/23.976/24/25/29.97/30 (SMPTE RP211)

WORD OUTPUTS
BNC-Anschluss
Ausgangspegel 1.0–3.5 Vp-p, im Menü in 0.5V-Schritten einstellbar
Ausgangsimpedanz 75 Ohm
Unterstützte Frequenzen
32/44.1/48/88.2/96/176.4/192 kHz
11.2896/12.288 MHz (Super Clock, nur Anschluss 11/12)
±4/±0.1/0.0/+0.1/+4% PULL UP/DOWN nur bei ausgewählten 48/96/192 kHz unterstützt

AES3/11 OUTPUTS
XLR-3-32 (1: GND, 2: HOT, 3: COLD)
Ausgangspegel 2.5 Vp-p
Ausgangsimpedanz 110 Ohm
Format AES11-2003, AES3-2003, IEC60958-4
Unterstützte Frequenzen 32/44.1/48/88.2/96/176.4/192 kHz

S/PDIF OUTPUTS
RCA-Pin-Buchse
Ausgangspegel 0.5 Vpp
Ausgangsimpedanz 75 Ohm
Format IEC 60958-3 (SPDIF)
Unterstützte Frequenzen 32/44.1/48/88.2/96/176.4/192 kHz
±4/±0.1/0.0/+0.1/+4% PULL UP/DOWN nur bei ausgewählten 48/96/192 kHz unterstützt

ALARM OUTPUT (CG-2000 only)
6-poliger Euroblock-Anschluss
Ausgangsformat Open Collector
Ausgangsimpedanz 10 Ohm
Spannungsfestigkeit 20 V
Maximaler Ausgangsstrom 50 mA

Interner Oszillator
OCXO (oven-controlled crystal oscillator)
Zulässige Frequenzabweichung ±0.01 ppm (eingestellter Wert bei Auslieferung ab Werk)
Frequenz-Temperatur-Kenndaten ±0.05 ppm (0 bis 40 ºC)
Langzeit-Frequenzstabilität ±0.005 ppm (täglich)
±0.5 ppm (jährlich)

Stromversorgung und sonstige Spezifikationen
Stromversorgung 100–240 V
Leistungsaufnahme CG-2000 14 W, CG-1800 11.5 W, CG-1000 10 W
Außenabmessungen (B x H x T) 483 mm x 44 mm x 310 mm
Gewicht CG-2000 3.3 kg, CG-1800 3.2 kg, CG-1000 3.1 kg
Betriebstemperaturbereich 0–40 °C
