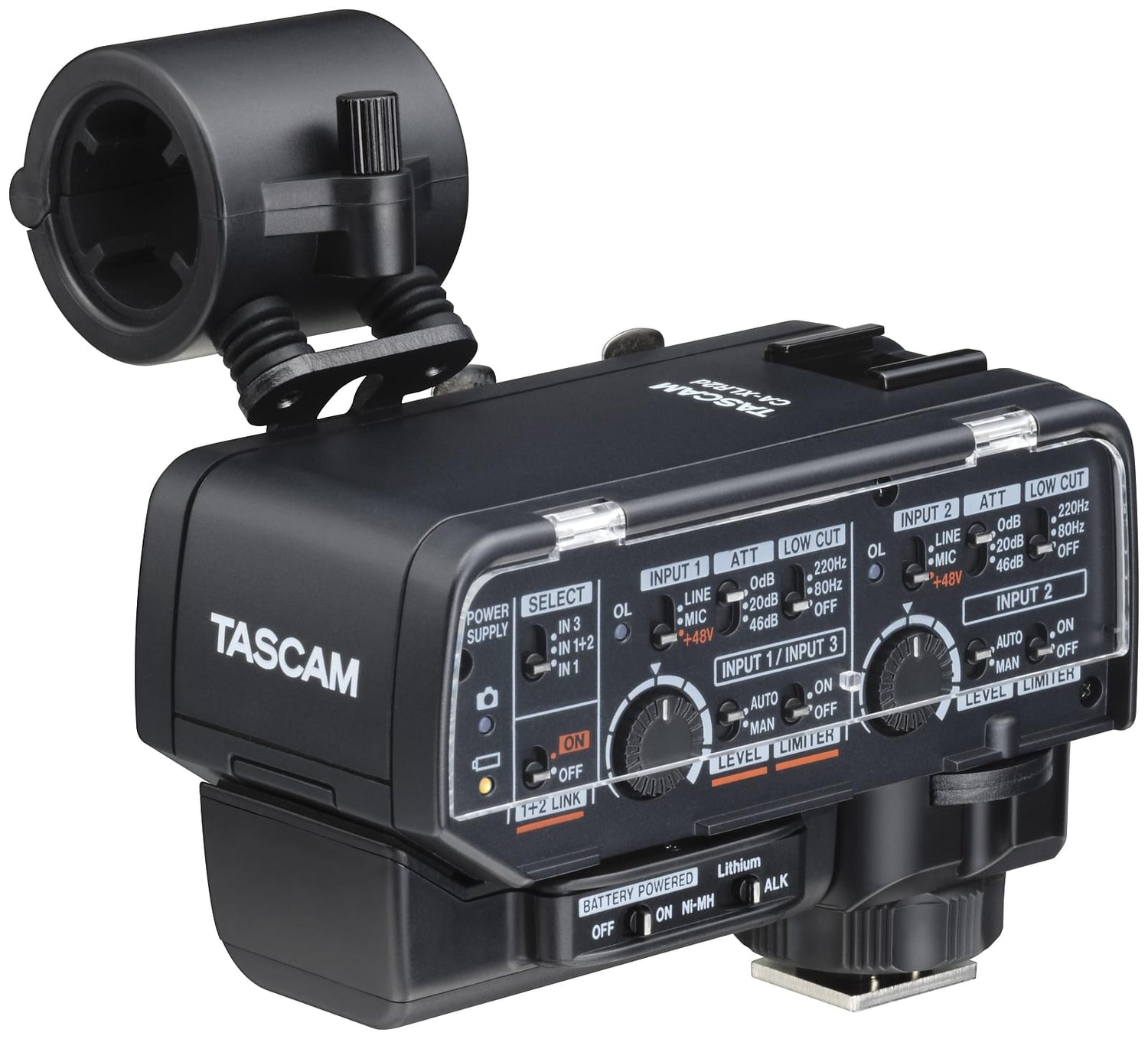

Tascam CA-XLR2D Mikrofonadapter für Kamera, Analogeingang

Tascam CA-XLR2D Analog Input

Ein flexibles Konzept für die Aufnahme professioneller Audiosignale mit praktisch jeder Kamera

CA-XLR2d ist ein zweikanaliger Mikrofonadapter und Vorverstärker, der die Verwendung externer Mikrofone zur Aufnahme professioneller Stereoaufnahmen in hoher Qualität mit einer spiegellosen oder anderen Kamera ermöglicht. Das Audiosignal wird direkt an die Kamera übertragen – in digitaler oder analoger Form – und zusammen mit dem Videosignal aufgenommen. Dadurch entfällt die nachträgliche Synchronisierung und die Nachbearbeitungszeit wird reduziert.

Wählen Sie das am besten geeignete Mikrofon für Ihre Filmaufnahme

Wählen Sie das passende Mikrofon oder den passenden Eingang für Ihre Anwendung. Von einem einzelnen Richtrohrmikrofon für Interviews oder Dialoge über zwei dynamische Mikrofone oder Kondensatormikrofone für Stereoaufnahmen bis hin zum gesamten Audiomix vom Hauptmischpult über eine Line-Level-Verbindung – mit CA-XLR2d sind Sie für jede Aufnahme bestens gerüstet und den Aufnahmen immer einen Schritt voraus.

Hochleistungs-A/D-Wandler für unverfälschten, natürlichen Klang

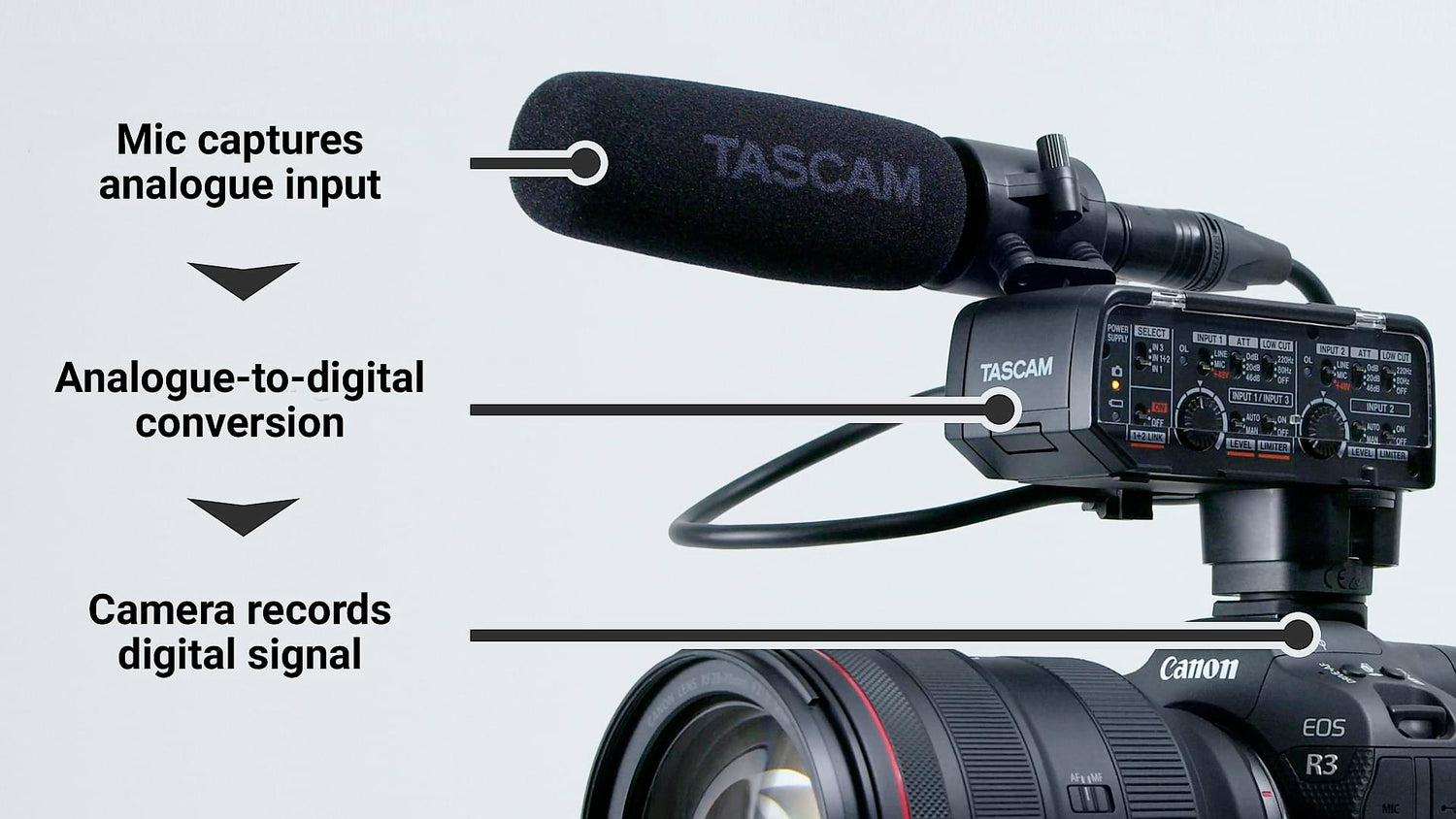

Dank Tascams langjähriger Erfahrung in der Audiotechnologie und erstklassiger A/D-Wandler steht CA-XLR2d für sauberen, rauschfreien, professionellen Klang. Durch die direkte Übertragung eines digitalen Audiosignals über einen kompatiblen Zubehörschuh an die Kamera gibt es keinen weiteren Wandlungsschritt, der Rauschen oder Verzerrungen hinzufügen könnte. Außerdem entfällt die nachträgliche Synchronisierung von Bild und Ton in der Postproduktion.

CA-XLR2d wird über den Zubehörschuh von einer kompatiblen Kamera mit Strom versorgt. Dadurch benötigen Sie keine zusätzliche Stromversorgung und Ihr Aufbau bleibt kompakt und übersichtlich (kompatible Hersteller: Canon, Fujifilm).

Verwenden Sie die für Ihre Sitzung benötigten Mikrofone und Geräte

CA-XLR2d ist so flexibel, dass Sie es mit den Mikrofonen und Geräten verwenden können, die Sie für Ihre jeweilige Filmsitzung benötigen. Der oben angebrachte Blitzschuh ist beispielsweise vibrationsbeständig, geräuscharm und kann Ihr bevorzugtes Mikrofon oder einen drahtlosen Empfänger oder Sender aufnehmen. Zwei XLR/TRS-Eingangsbuchsen und ein 3,5-mm-Stereo-Mini-Eingang stehen für praktisch jedes dynamische oder Kondensator-Handmikrofon, Richtrohrmikrofon, Lavaliermikrofon oder andere Mikrofon zur Verfügung.

Integrierte Verarbeitung mit benutzerfreundlicher Steuerung für höchste Aufnahmequalität

Die enthaltenen Audioverarbeitungsfunktionen wie Auto-Level, Low-Cut-Filter und limiter sind über praktische Schalter zugänglich. CA-XLR2d kann außerdem zwei Eingangskanäle verbinden, sodass Sie beim Aufnehmen in Stereo die Eingangsverstärkung sowie die LEVEL- und LIMITER-Einstellungen gleichzeitig für den linken und rechten Kanal steuern können.

Erstklassige Klangqualität wird durch professionelle Elektronik, 16-Bit/24-Bit-Auflösung und Abtastfrequenzen von 48 kHz oder 96 kHz erreicht.

Erreichen Sie eine hohe Klangqualität mit Ihrer vorhandenen Kamera

Kein Grund zur Sorge, wenn der Zubehörschuh Ihrer Kamera kein digitales Audiosignal verarbeiten oder den Tascam-Mikrofonadapter mit Strom versorgen kann. Das analoge CA-XLR2d-AN-Kit kann mit praktisch jeder Kamera mit analogem Audioeingang verwendet werden. Schließen Sie den mitgelieferten Batteriehalter (zwei AA-Batterien) an und verbinden Sie den analogen Ausgang des CA-XLR2d über das mitgelieferte Stereo-Audiokabel mit dem Mikrofoneingang der Kamera. So können Sie die hochwertigen Mikrofonvorverstärker und Audioverarbeitungsfunktionen nutzen und den Klang Ihrer Filmaufnahmen deutlich verbessern.

Zwei XLR/TRS-Eingangsbuchsen zur Verwendung des optimalen Mikrofons je nach set und Umgebung

Hochleistungs-A/D-Wandler überträgt digitale Audiosignale direkt und ohne Qualitätsverlust über den Zubehörschuh an die Kamera (kompatible Hersteller: Canon, Fujifilm)

Die Stromversorgung kann über den entsprechenden Zubehörschuh von der Kamera erfolgen (kompatible Hersteller: Canon, Fujifilm)

Hochleistungs-Mikrofonvorverstärker Tascam HDDA für hohe Klangqualität, niedriges Rauschen und großen Dynamikbereich (umschaltbarer Mikrofon-/Line-Pegel, zuschaltbare 48-V-Phantomspeisung)

Zusätzlicher 3,5-mm-Stereo-Mini-Klinkeneingang für Lavaliermikrofone oder ein Mikrofon, das Plug-in-Power benötigt

Kompatibel mit nahezu allen Kameras mit analogem Eingang unter Verwendung der mitgelieferten Teile (Batteriehalter, Blitzschuh-Montageadapter, abnehmbarer Mikrofonhalter mit Stoßdämpfungsmechanismus und analoges Audiokabel)

Blitzschuh-Montageadapter an der Oberseite für zusätzliche Adapter oder Zubehör

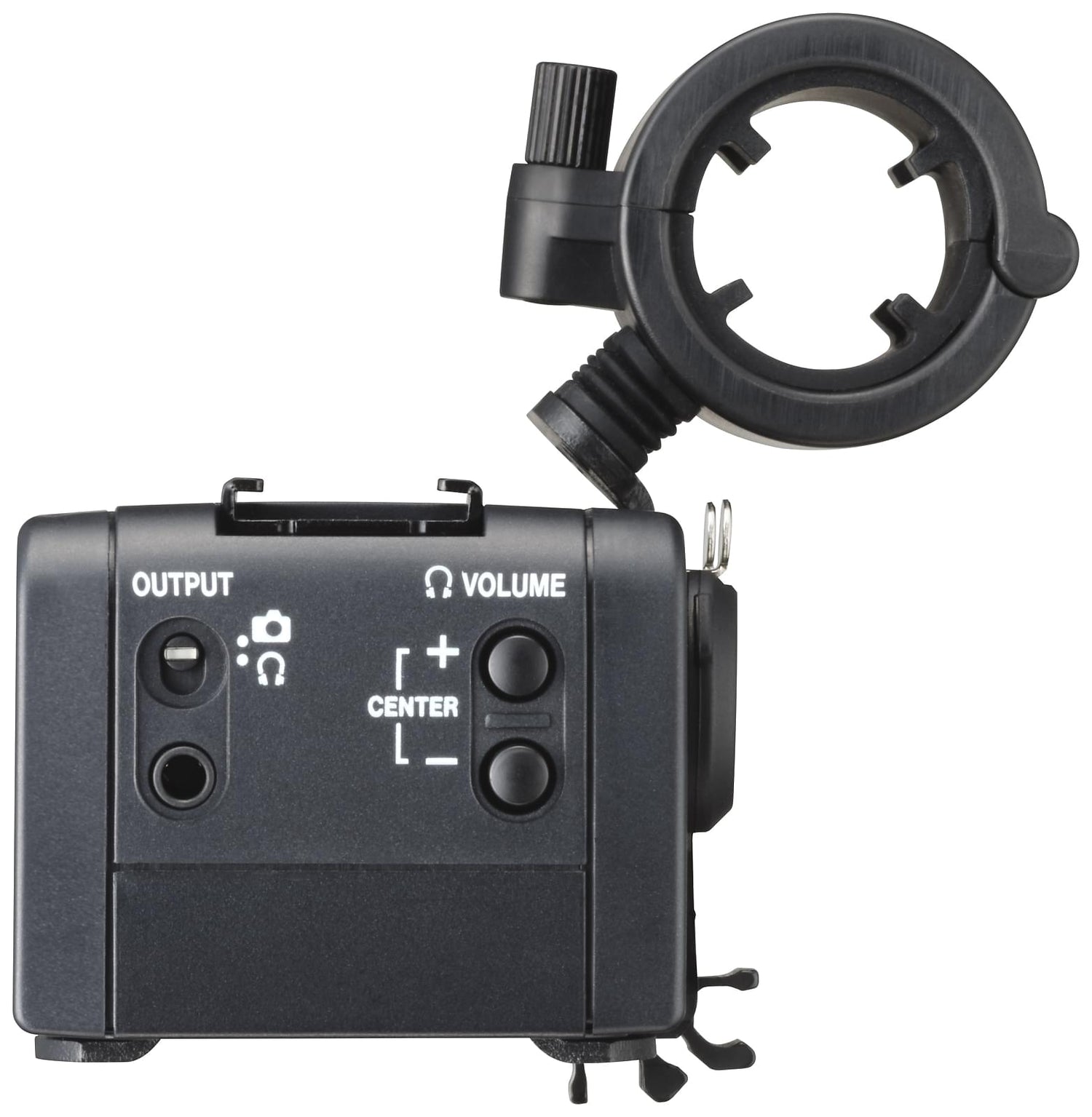

Analoger Audioausgang mit zwei Modi:

Kameramodus: Ermöglicht die Übertragung von Audiosignalen an den Mikrofoneingang der Kamera

Kopfhörermodus: Ermöglicht die direkte Überwachung mit Kopfhörern

Austauschbarer Schuh-Verbindungsadapter

CA-AK1-C und CA-AK1-F zur Verwendung mit Canon- oder Fujifilm-Kameras verfügbar

Ein CA-XLR2d kann sowohl mit Canon- als auch mit Fujifilm-Kameras verwendet werden, indem der Schuh-Verbindungsadapter ausgetauscht wird

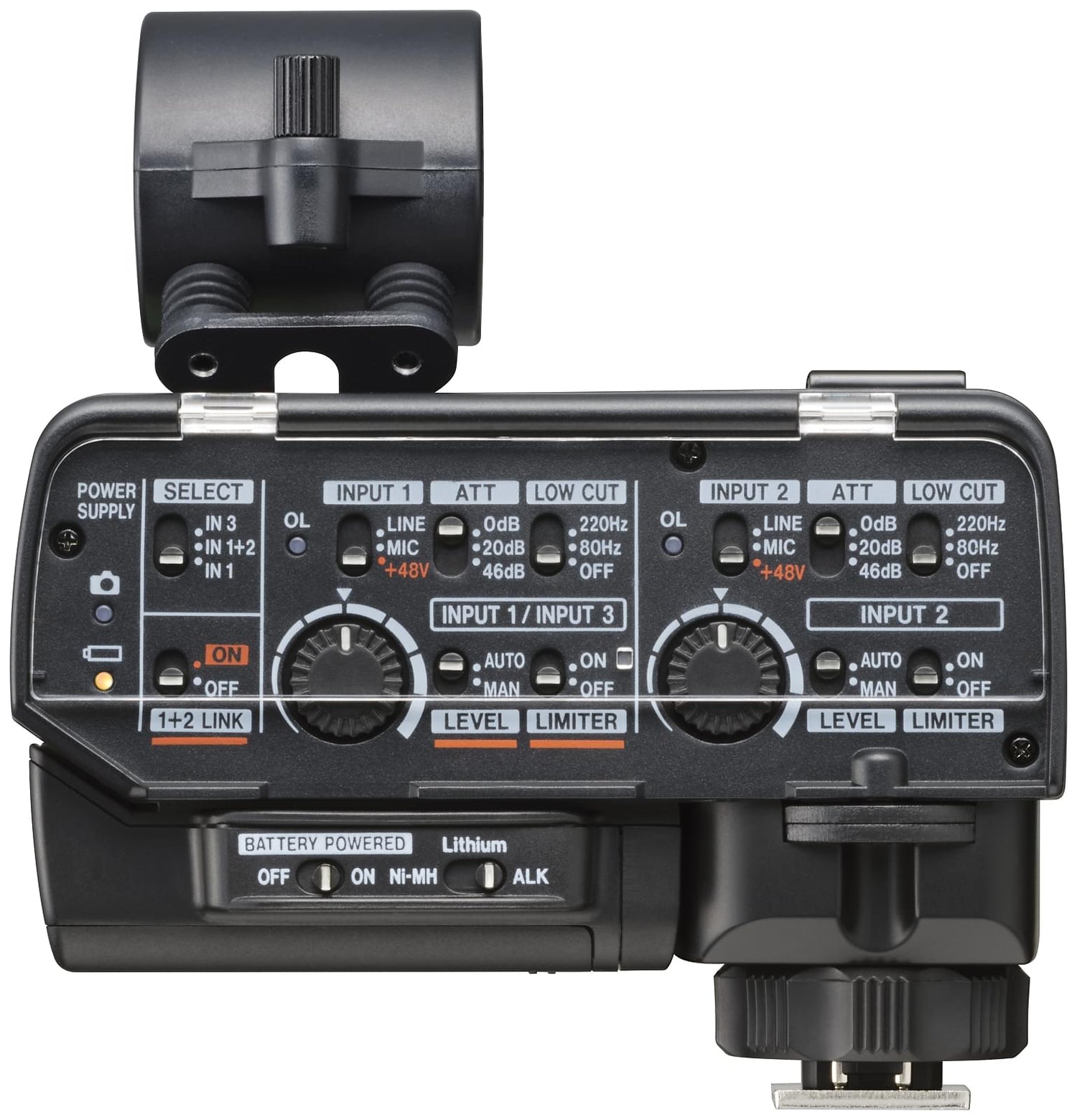

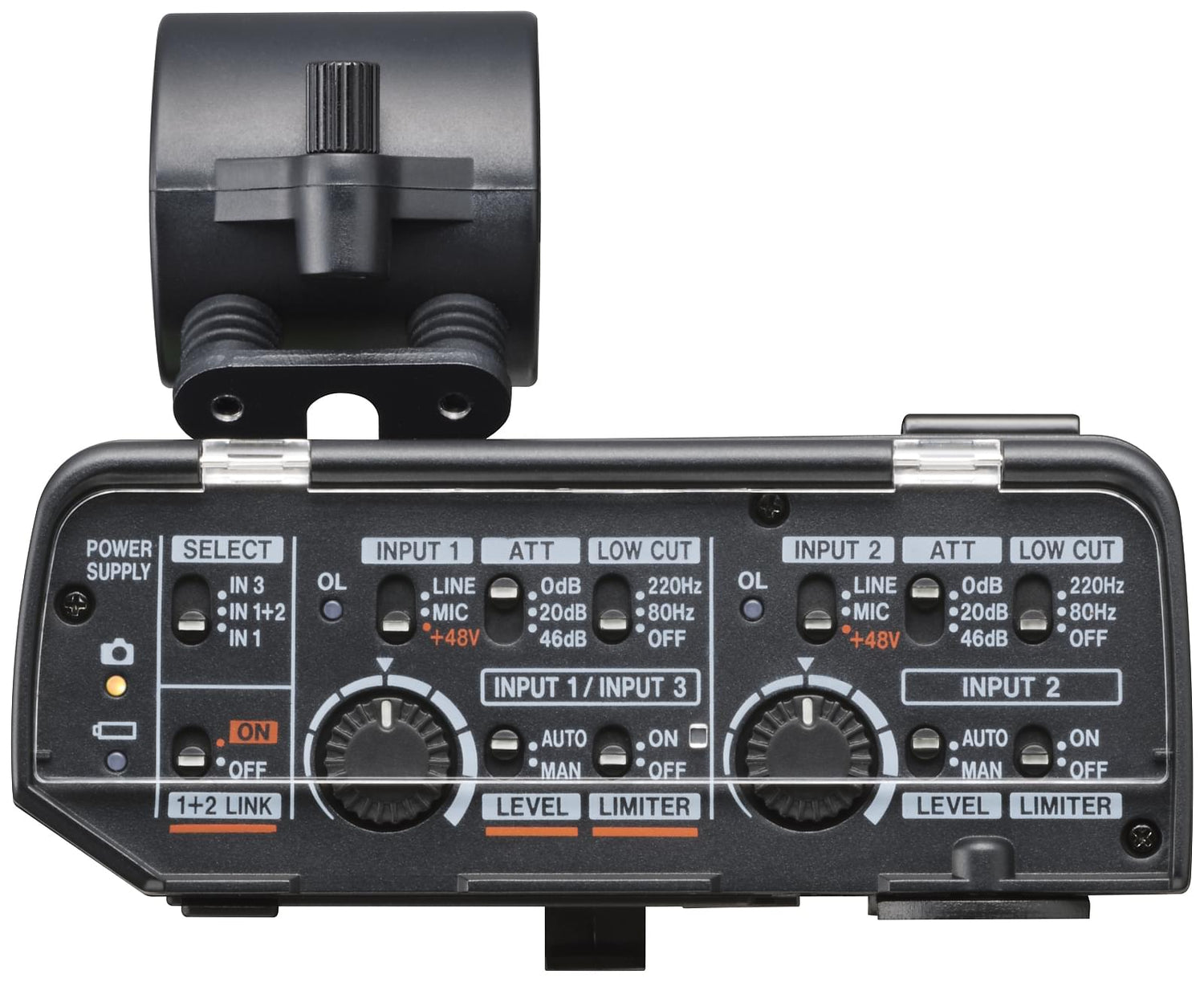

Umschaltbare Eingangsdämpfung: 0 dB / 20 dB / 46 dB

Umschaltbarer Low-Cut-Filter: Off / 80 Hz / 220 Hz

Umschaltbarer limiter

Auto-Level-Funktion

Übersteuerungsanzeige für jeden Eingang

Eingangspegel, Auto-/Manuell-Einstellung und limiter für die Eingänge 1 und 2 können in Stereo gekoppelt werden

Transparente Schutzabdeckung zur Vermeidung unbeabsichtigter Einstellungsänderungen

Praktische Kabelhalterung

Mitgelieferte Teile

CA-XLR2d-AN (Analoges set)
CA-XLR2d Gerät*
CA-AK1-AN Blitzschuh-Montageadapter (am Gerät befestigt)*
Batteriehalter*
Mikrofonhalter (am Gerät befestigt)
Schnellstartanleitung (einschließlich Garantie)
3,5-mm-Stereo-Mini-Klinkenkabel

A/D-Wandlung

Abtastfrequenz 48 kHz / 96 kHz

Bit-Tiefe 16 Bit, 24 Bit (Fs und Bit-Tiefe werden mit den Einstellungen der angeschlossenen Kamera synchronisiert)

Anzahl der Audiokanäle 2

Analoge Audioeingänge

Mikrofoneingänge 1, 2 (symmetrisch) XLR-3-31 entsprechend (1: GND, 2: HOT, 3: COLD)

(Phantomspeisung verfügbar)

Eingangsimpedanz ≥2 kOhm

Maximaler Eingangspegel +6 dBu (ATT auf 46 dB eingestellt)

Minimaler Eingangspegel -60 dBu (ATT auf 0 dB eingestellt)

Verstärkungsbereich 66 dB

Line-Eingänge 1, 2 (symmetrisch)

6,3-mm-Standard-TRS-Stecker (Spitze: HOT, Ring: COLD, Schaft: GND)

(Phantomspeisung nicht verfügbar)

Eingangsimpedanz ≥10 kOhm

Maximaler Eingangspegel +24 dBu

Nenn-Eingangspegel +4 dBu

Verstärkungsbereich 66 dB

Mikrofoneingang 3 (unsymmetrisch) 3,5-mm-3-polige Mini-Klinke (unterstützt Plug-in-Power)

Eingangsimpedanz ≥2 kOhm

Maximaler Eingangspegel +6 dBV (ATT auf 46 dB eingestellt)

Minimaler Eingangspegel -60 dBV (ATT auf 0 dB eingestellt)

Verstärkungsbereich 66 dB

Plug-in-Power 2,7 V (0 dBu = 0,775 Vrms)

Analoge Audioausgänge

Kopfhörer-/Kameraausgang 3,5-mm-Stereo-Mini-Klinke

Ausgangsspannung 0,29 Vrms (fest, wenn auf Kopfhörer eingestellt)

0,5 Vrms (maximale Ausgangslautstärke, wenn auf Kamera eingestellt)

Kopfhörerimpedanz 16-250 Ohm

Audioleistung

Mikrofonverstärker-EIN (äquivalentes Eingangsrauschen) ≤-120 dBu (150 Ohm, GAIN auf Maximum, A-bewertet)

Dynamikbereich ≥95 dB (22-kHz-LPF, A-bewertet)

Frequenzgang (XLR zu digitalem Eingang)

20 Hz bis 20 kHz +0,5 dB / -1 dB (Fs = 48 kHz)

20 Hz bis 40 kHz +0,5 dB / -1 dB (Fs = 96 kHz)

Stromversorgung und weitere Spezifikationen

Stromversorgung

2 AA-Batterien (Alkaline, NiMH oder Lithium-Ionen)

Stromversorgung über den Zubehörschuh einer kompatiblen Kamera

Stromverbrauch 2 W (maximal)

Abmessungen (B × H × T, ohne hervorstehende Teile) 88 mm × 119 mm × 110 mm

Gewicht

CA-XLR2d-C: 341 g

CA-XLR2d-F: 331 g

CA-XLR2d-AN: 357 g

Betriebstemperaturbereich 0-40 °C

Mitgelieferte Teile

CA-XLR2d-C (Canon Kit)

CA-XLR2d Gerät*

CA-AK1-C Zubehörschuh-Montageadapter (am Gerät befestigt)*

CA-AK1-AN Blitzschuh-Montageadapter*

Batteriehalter*

Mikrofonhalter (am Gerät befestigt)

Quick Guide (inkl. Garantie)

3,5-mm-Stereo-Mini-Klinkenkabel

CA-XLR2d-F (Fujifilm Kit)

CA-XLR2d Gerät*

CA-AK1-F Zubehörschuh-Montageadapter (am Gerät befestigt)*

CA-AK1-AN Blitzschuh-Montageadapter*

Batteriehalter*

Mikrofonhalter (am Gerät befestigt)

Quick Guide (inkl. Garantie)

3,5-mm-Stereo-Mini-Klinkenkabel

CA-XLR2d-AN (Analog Kit)

CA-XLR2d Gerät*

CA-AK1-AN Blitzschuh-Montageadapter (am Gerät befestigt)*

Batteriehalter*

Mikrofonhalter (am Gerät befestigt)

Quick Guide (inkl. Garantie)

3,5-mm-Stereo-Mini-Klinkenkabel
