RCF Installationsmixer 9 Eingänge und 3 Zonen

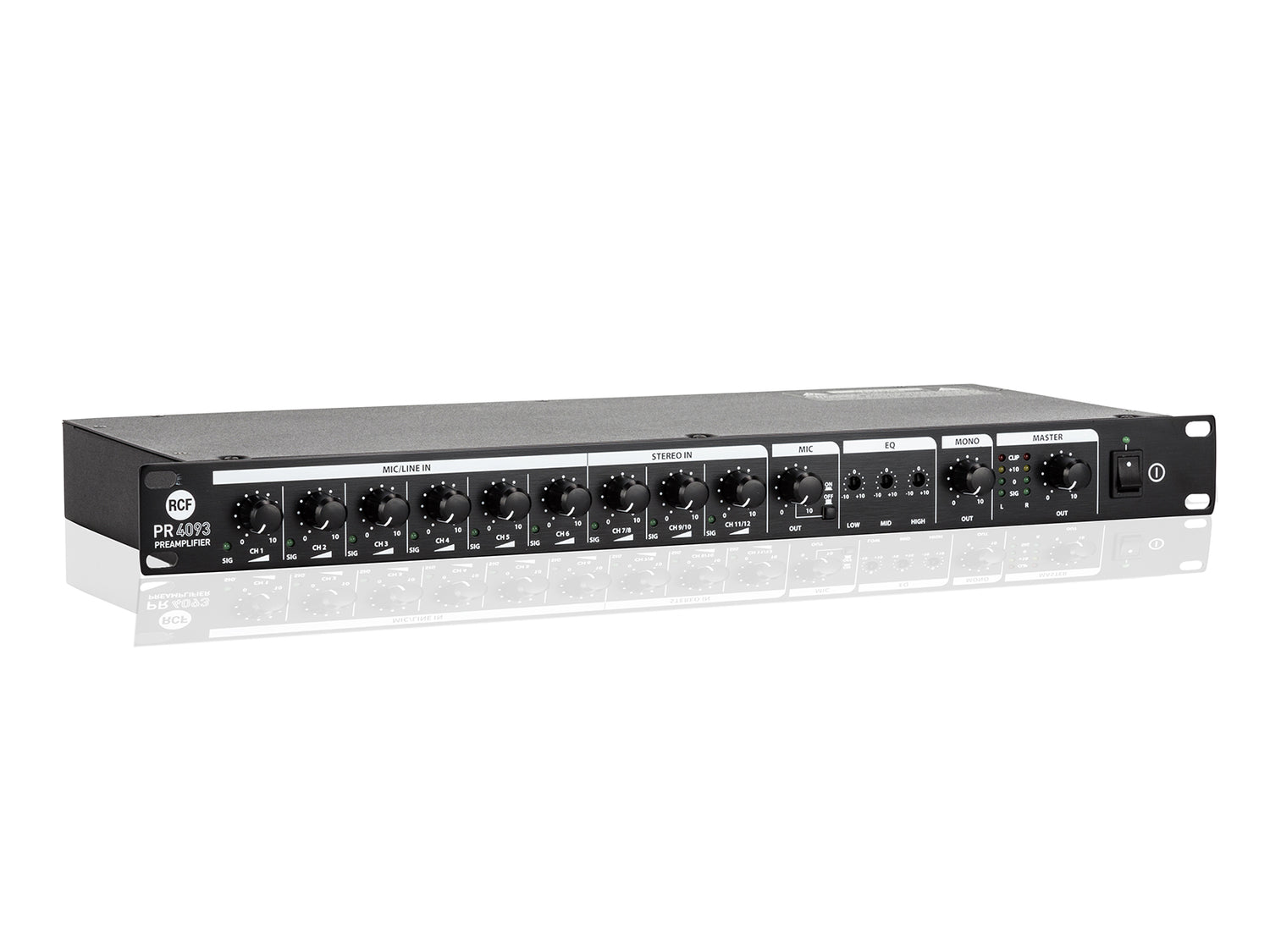

RCF PR4093

PR4093 wurde entwickelt, um eine flexible Lösung für Paging- und Musikanwendungen in PA-Systemen zu bieten. Er verfügt über 6 symmetrische Mikrofon-/Line-Eingänge mit Phantom-Power-Unterstützung.
Der erste Eingang hat Priorität und wird durch eine VOX-Schaltung aktiviert. 3 Stereo-Eingänge an RCA-Anschlüssen sind verfügbar.
Die Ausgänge bieten verschiedene Funktionen wie Klangregelung an der Vorderseite, dediziertes Mischen der Eingänge 1-6 und den Anschluss an Aufnahmegeräte.

MONO-EINGÄNGE (KANÄLE 1 BIS 6, SYMMETRISCH)
Frequenzgang: 20 ÷ 22 Hz ÷ kHz
Verzerrung (THD & N): <= 0,03% bei 1 kHz
Empfindlichkeit: -40 dBu (MIKROFON) / 0 dBu (LINE)
Max. Eingangspegel: -19 dBu (MIKROFON) / +21 dBu (LINE)
Eingangsimpedanz: 2 kOhm (MIKROFON) / 19,5 kOhm (LINE)
Max. Spannungsverstärkung (MIKROFON): 60 dB zu LINE OUT (symmetrisch), 50 dB zu REC OUT (unsymmetrisch), 60 dB zu MIC OUT (unsymmetrisch), 55 dB zu MONO OUT (unsymmetrisch)
Max. Spannungsverstärkung (LINE): 20 dB zu LINE OUT (symmetrisch), 10 dB zu REC OUT (unsymmetrisch), 20 dB zu MIC OUT (unsymmetrisch), 15 dB zu MONO OUT (unsymmetrisch)
Phantomspannung: 18÷21 V

STEREO-EINGÄNGE (KANÄLE 7/8, 9/10, 11/12)
Frequenzgang: 20 ÷ 22 Hz ÷ kHz
Verzerrung (THD & N): <= 0.03% bei 1 kHz
Empfindlichkeit: +10 dBu
Max. Eingangspegel: +21 dBu
Eingangsimpedanz: 19.5 kOhm
Max. Spannungsverstärkung (LINE): 10 dB zu LINE OUT (symmetrisch), 0 dB zu REC OUT (unsymmetrisch), 0 dB zu MONO OUT (unsymmetrisch)

AUSGANGSSEKTION
LINE-OUT-Pegel: 0 dBu (± 2 dBu, symmetrisch), max. +21 dBu
MIC-OUT-/MONO-OUT-Pegel: 0 dBu (± 2 dBu, unsymmetrisch), max. +21 dBu
LINE-OUT-Impedanz: 250 Ohm
MIC-OUT-/MONO-OUT-Impedanz: 125 Ohm

EQUALIZER
Low: ±15 dB bei 80 Hz
Mid: ±12 dB bei 2.5 kHz
High: ±15 dB bei 8 kHz

ÜBERSPRECHEN
Benachbarte Stereo-Eingänge: Eingang zu Ausgang:
STROMVERSORGUNG
Betriebsspannung: 220÷240 V ac (50 Hz), 24 V dc

PHYSISCHE SPEZIFIKATION
Höhe: 44 / 1,73 mm/inch
Breite: 483 / 19,01 mm/inch
Tiefe: 200 / 7,87 mm/inch
Nettogewicht: 2,9 / 6,39 Kg/Lbs
