ProCab CAT7-Netzwerkkabel S/FTP 305 m

ProCab CCT70S Installationskabel CAT7 S/FTP 305m

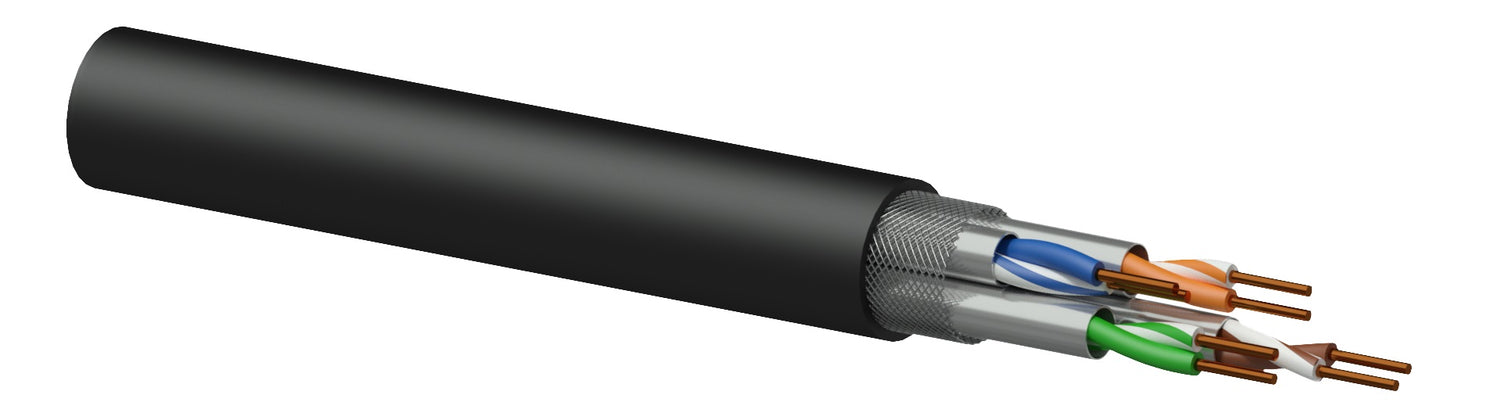

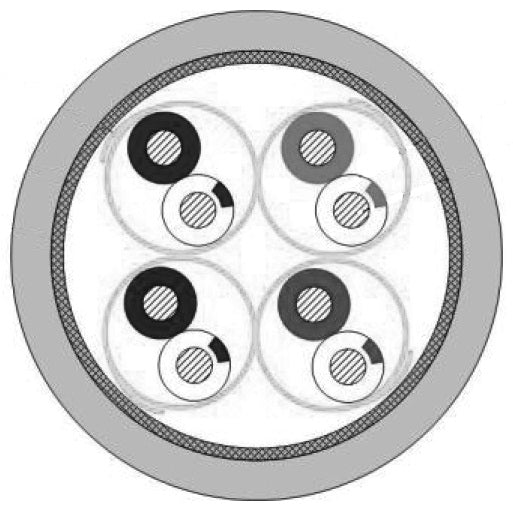

CCT70S ist ein CAT7-Installations- und Netzwerkkabel, das mit einem Flamoflex™-Außenmantel ausgestattet ist. Flamoflex™ ist ein flammhemmendes Kabel gemäß den Normen IEC 60332-1. Der Leiterquerschnitt besteht aus 4 Paaren massiver 23-AWG-Leiter, die jeweils einzeln durch Aluminiumfolie abgeschirmt sind, während der gesamte Querschnitt von einem Geflechtschirm umgeben ist. Die doppelte Abschirmung bietet besseres Übersprechen und geringeres Rauschen, was zu einer höheren Bandbreite und einer verbesserten Störfestigkeit gegenüber Rauschen und Interferenzen von externen Geräten führt. CCT70S unterstützt 10Base-T, 100Base-TX und 1000Base-T Gigabit. Es unterstützt außerdem Dante, Cobranet, Ethersound, HDbaseT und andere AV-Netzwerkprotokolle.

Kabeltyp : CAT7 S/FTP-Netzwerkkabel
Innenleiter : BC 1 x 0.566 mm
Querschnitt Innenleiter : 0.25 mm²
Isolierung : Foam PE
Anzahl der Leiter : 8 (4 Paare)
Abschirmung : Gesamte Alufolie, gesamtes verzinntes Kupfergeflecht
Außenmantel : NHFR
Abmessungen Außenmantel : Ø 7.1 mm
American Wire Gauge : 23 AWG

Physikalische Eigenschaften

Kabeltyp S/FTP CAT7-Netzwerkkabel
Material Innenleiter BC 1 x 0.566 mm (Ø) (OFC)
Querschnitt 0.25 mm²
American Wire Gauge 23 AWG
Anzahl der Leiter 8 (4 Paare)
Isolierungsfarben Grün / Weiß & Grün ; Blau / Weiß & Blau ; Orange / Weiß & Orange ; Braun / Weiß & Braun
Verdrillung der Leiter Schlaglänge ≤ 30 mm
Abschirmung Aluminiumfolie Al-Mylar, 100 % Abdeckung - 25 % Überlappung
Material Audioisolierung FPE 1.3 mm (Ø)
Separator Keiner
Keine
Gesamtabschirmung Geflecht TC 10 x 8 x 0.08 mm (Ø) (OFC)
Material Außenmantel NHFR 7.1 mm (Ø)
Farben Black

Elektrische Eigenschaften

Durchschlagsfestigkeit 1.5 (KV / 1 min. DC)
Max. Verzögerung / Skew 5 (ns / 100 m)
Nennspannung 300 V
Nom. Ausbreitungsgeschwindigkeit 74 %
Charakteristische Impedanz 100 Ω ± 15 Ω
Max. Gleichstromwiderstand des Leiters 95 (Ω / Km)
Gleichstromwiderstand unsymmetrisch 2 %
Nom. gegenseitige Kapazität ≤ 5.6 (nF / 100 m)
Kapazitätsunsymmetrie Paar zu Erde ≤ 160 (nF / 100 m)
