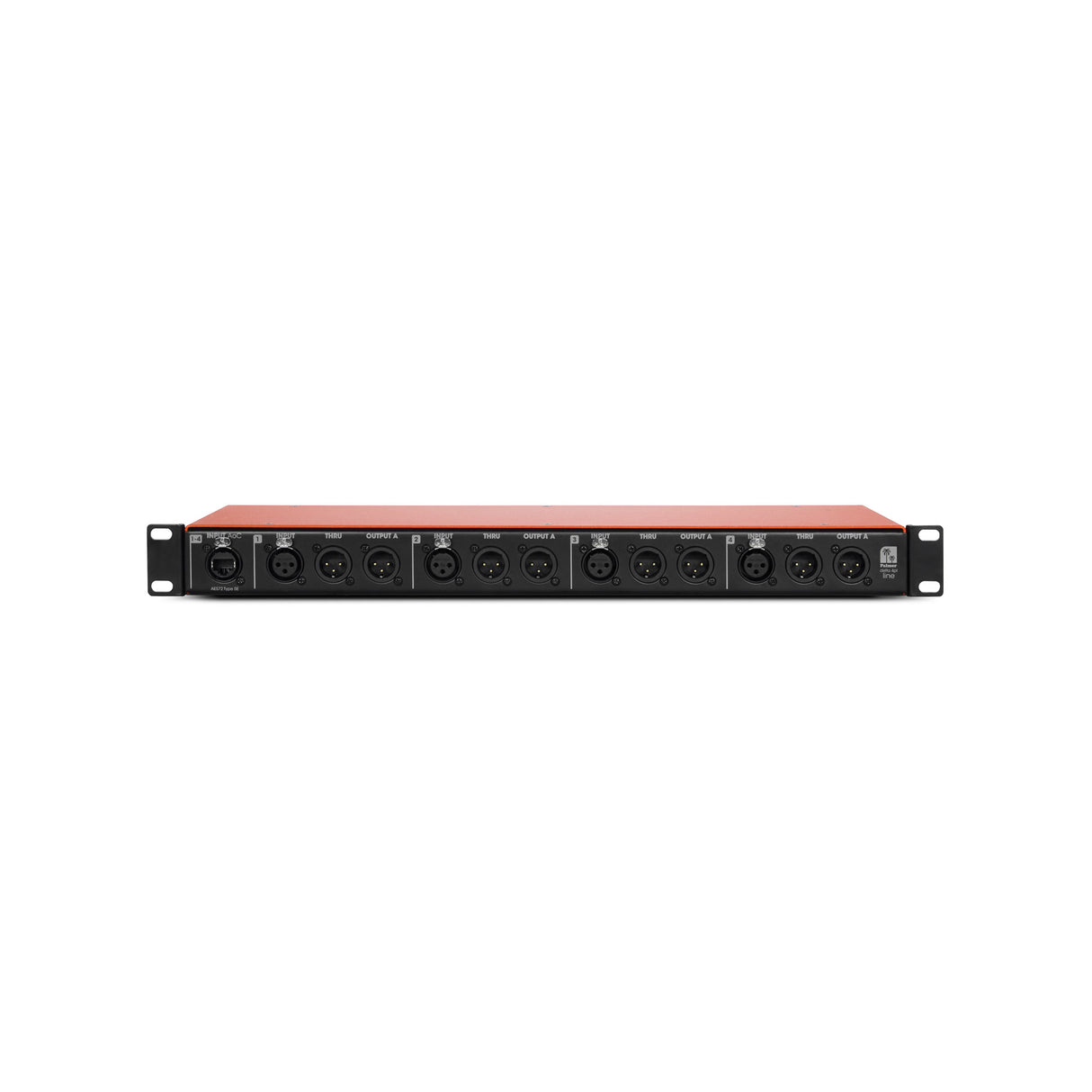

Palmer DELTA 4PL - 4-Kanal passiver Liniensplitter mit Audio über Cat-Kabel
Inkl. MwSt. • B2B exkl. MwSt.
DELTA 4PL ist ein passiver 4-Kanal-Liniensplitter für professionelle Audioanwendungen und Teil des Palmer Audio over Cat-Ökosystems. Er verteilt zuverlässig Line-Pegel-Signale auf mehrere Ausgänge, ohne dass eine externe Stromversorgung erforderlich ist.
DELTA 4PL entspricht dem gängigen AES72 Type 5E-Standard, ist vollständig kompatibel mit solchen Audio-over-Cat-Systemen und lässt sich leicht in bestehende Infrastrukturen integrieren.

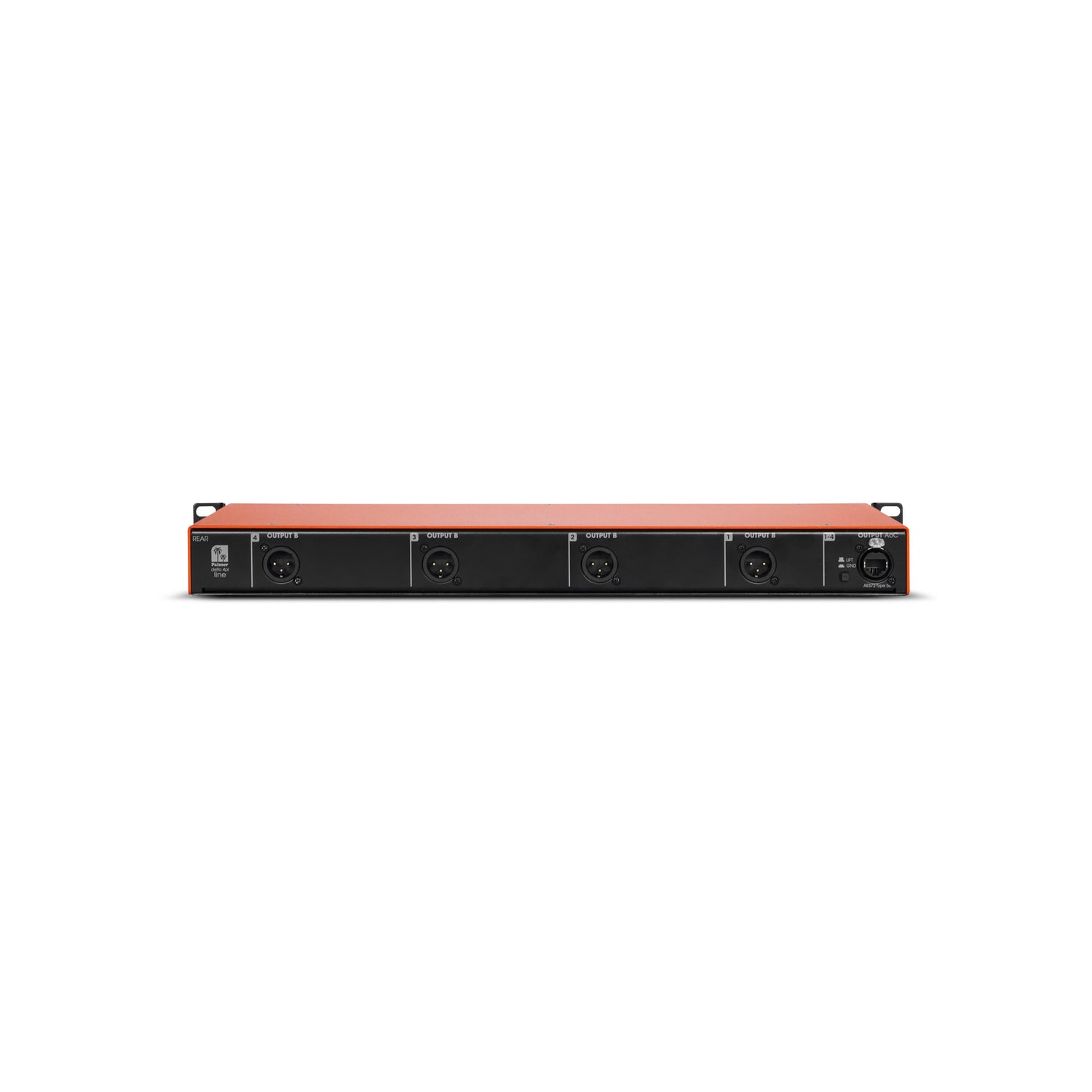

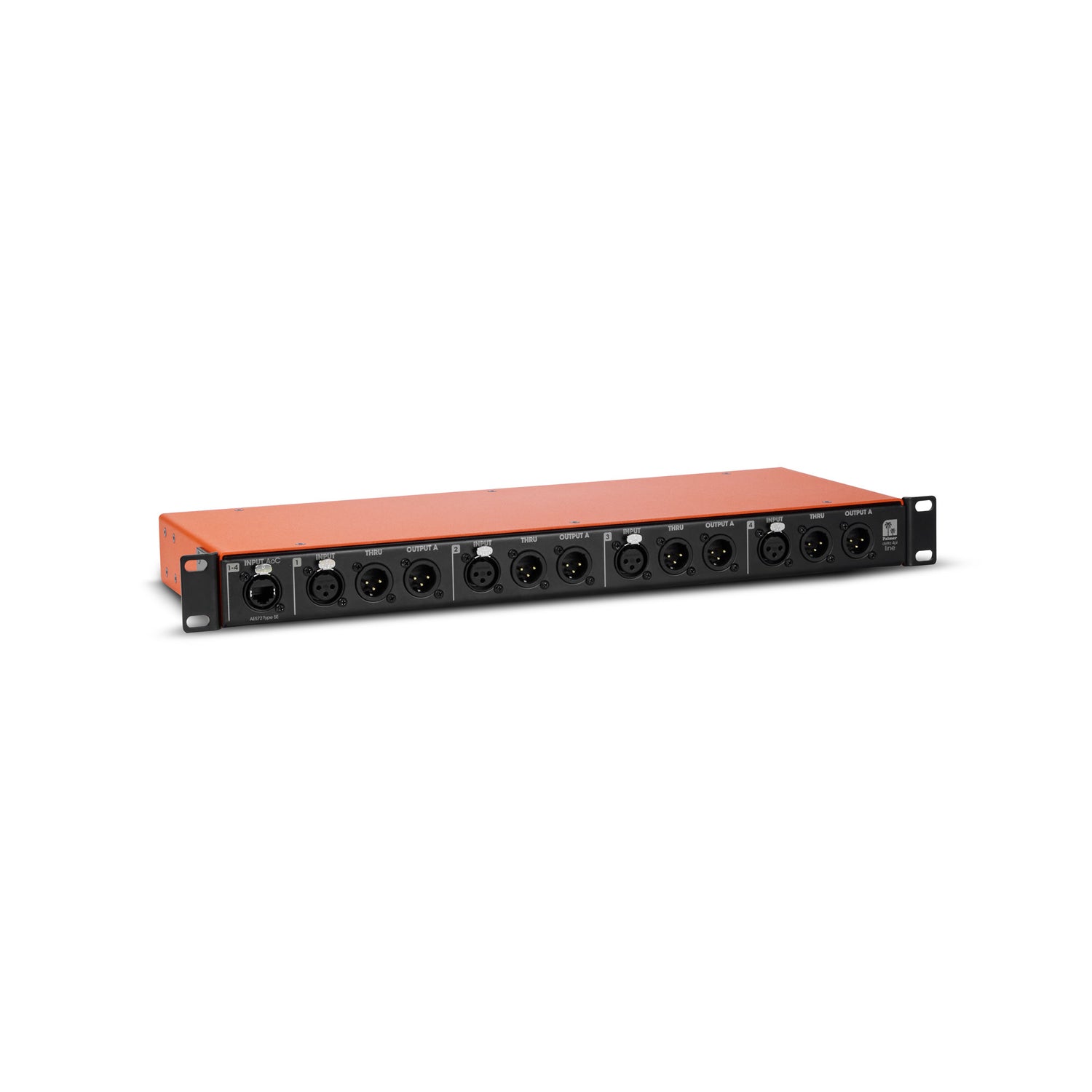

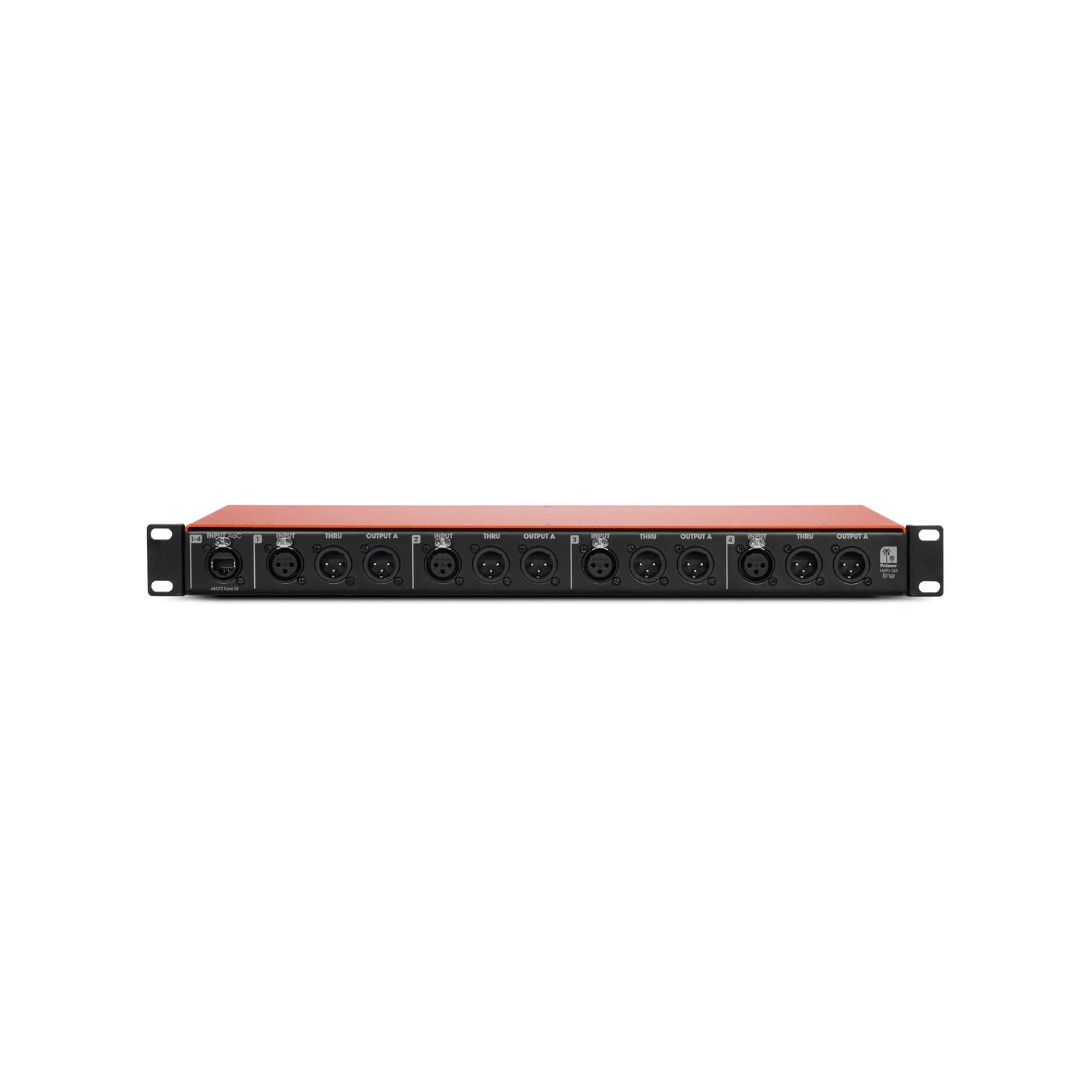

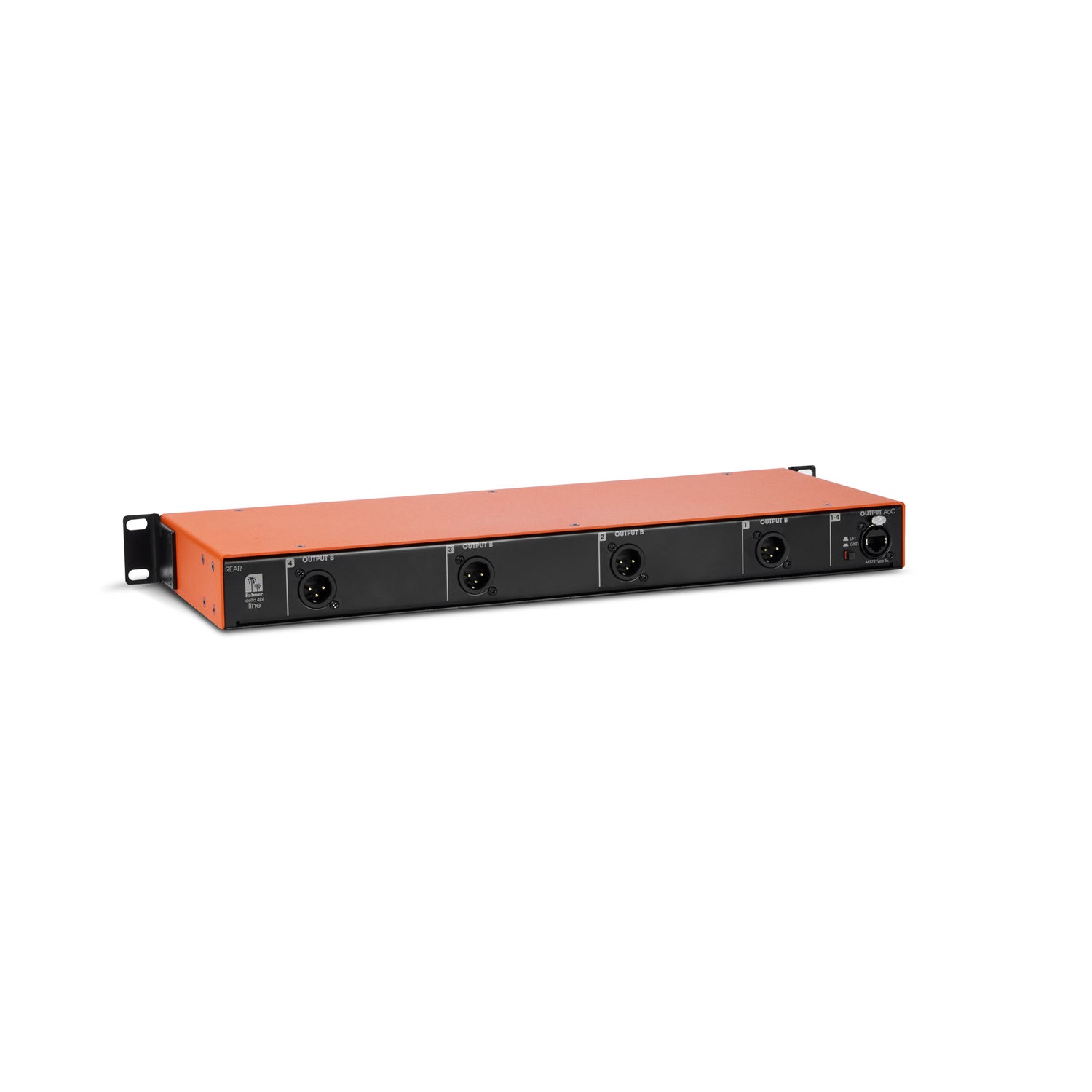

Jeder der vier Kanäle verfügt über einen THRU-Ausgang und zwei galvanisch isolierte, transformator-symmetrierte XLR-Ausgänge. Symmetrisches Signalrouting mit Impedanzanpassung sorgt für eine saubere Übertragung und eliminiert Brummen durch Erdschleifen. Alle 4 Kanäle können auch über ein einziges Cat-Kabel übertragen werden, was besonders in festen Installationen mit begrenzter oder diskreter Verkabelung nützlich ist.

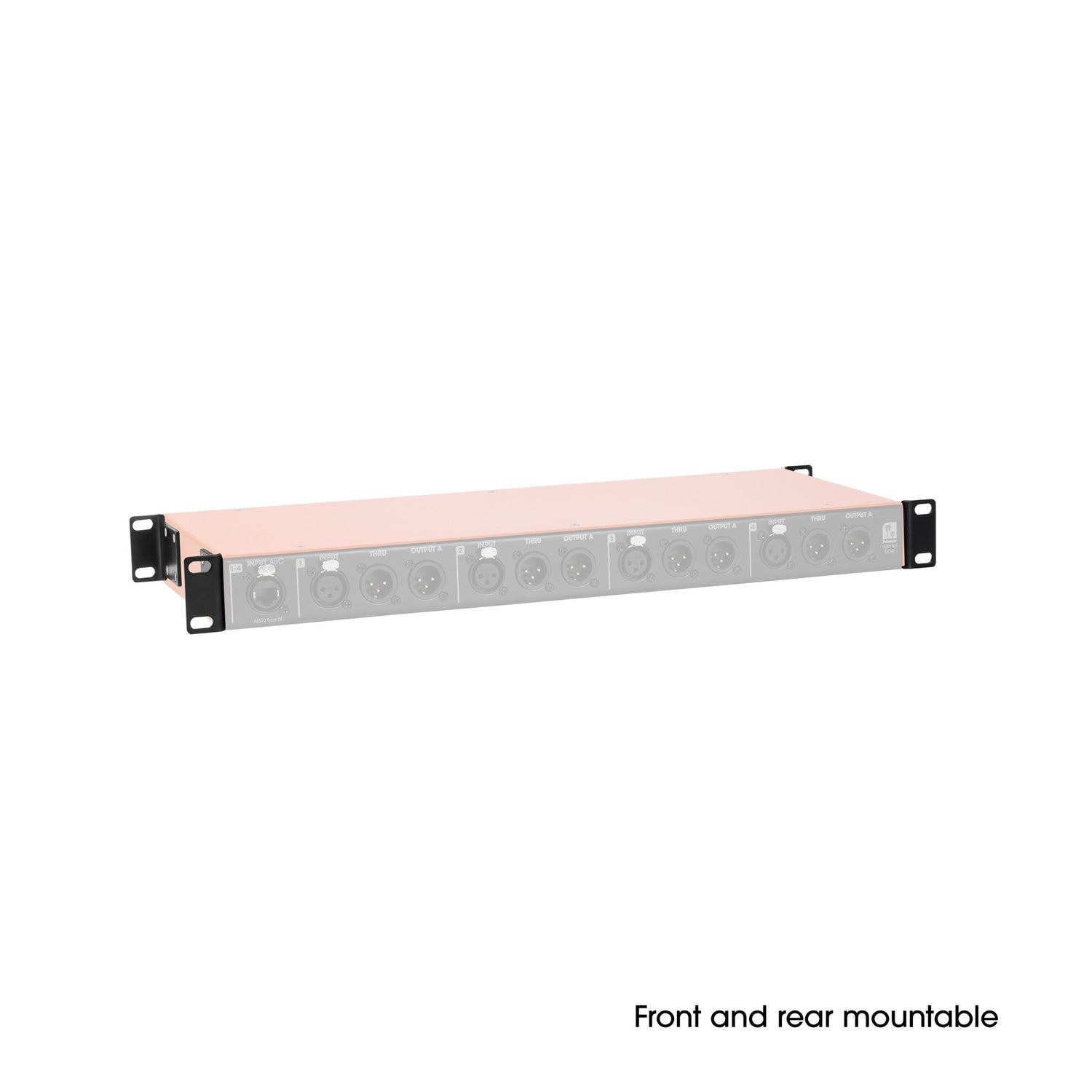

Das robuste 1U 19-Zoll-Gehäuse ist für die Standard-Rackmontage in sowohl permanenten als auch mobilen Umgebungen ausgelegt. Die umkehrbaren Rackwinkel ermöglichen eine praktische Montage von vorne oder hinten für leichteren Zugang zu den am häufigsten verwendeten Anschlüssen.
Ideal für Installationen, Studios und Tour-Setups, bei denen passive Signalaufteilung, Audio-over-Cat-Kompatibilität und maximale Betriebssicherheit entscheidend sind. DELTA 4PL liefert klaren, unveränderten Klang und robuste Leistung. Entwickelt in Deutschland. Hergestellt in Europa.
- 4 unabhängige Leitungssplitter in einem stabilen 19"-Gehäuse (1U)
- 3 symmetrische XLR-Ausgänge pro Kanal (1x THRU-Ausgang und 2x galvanisch isoliert)
- Symmetrische Line-Pegel-Aufteilung mit Impedanzanpassung
- Audio über Cat-Ein- und -Ausgang (AES72 Typ 5E) zur Weiterleitung aller Signale über ein einziges Cat-Kabel
- Beseitigt Brummen durch Masseschleifen dank galvanischer Transformatorisolierung
- Ausgelegt für High-Level-Line-Signale bis zu +20dBu ohne Verzerrung
- Extrem ausfallsicher, kein Netzteil erforderlich
- Reines und unverändertes rauscharmes audio
- Entwickelt in Deutschland, hergestellt in Europa
Allgemein
| Typ | Passiv |
| Material | Stahlblech |
| Isolierter Transformator | Ja |
| Transformatorverhältnis | 1:1:1 |
| Ground Lift | Ja |
| Anzahl der Eingänge | 4 |
| Anzahl der Ausgänge | 12 |
| Anzahl der Kanäle | 4 |
Eingänge
| Eingangssignaltyp | AES72 (Typ 5E) |
| Eingangssignaltyp | Symmetrisch |
| Max. Eingangspegel (< 1% THD, bez. 20 Hz) | 20 dBu |
| Max. Eingangspegel (< 1% THD, bez. 1 kHz) | 20 dBu |
| Eingangsimpedanz (Ra = 1 kΩ) | 10 kΩ |
Ausgänge
| Ausgangssignaltyp | AES72 (Typ 5E) |
| Ausgangssignaltyp | Symmetrisch |
| Anzahl der Line-Ausgänge | 2 |
| Ausgangsimpedanz (Ra = 600 Ω) | 300 Ω |
| Verbundene Ausgänge pro Kanal | 1 |
Signalverarbeitung
| Max. THD (1 kHz, +4 dBu, Einheit, unbewertet) | 0.04 % |
| Max. THD (30 Hz, +4 dBu, Einheit, unbewertet) | 1.5 % |
| Max. IMD (SMPTE, 7 kHz, 4:1, +4 dBu) | 0.02 % |
| Max. IMD (SMPTE, 60 Hz, 4:1, +4 dBu) | 0.02 % |
Umgebung
| Maximale Luftfeuchtigkeit (nicht kondensierend) | 80 % |
Abmessungen und Gewicht
| Breite | 483 mm |
| Höhe | 44 mm |
| Tiefe | 176 mm |
| Rackbreite | 19" |
| Rackhöhe | 1 U |
| Gewicht | 3.35 kg |
