Cranborne Audio 500ADAT

Wichtige Merkmale

8-in/8-out ADAT-Erweiterung

• 8-in/8-out @ 44.1kHz - 48kHz
• 8-in/8-out @ 88.2kHz - 96kHz
• 4-in/4-out @ 176.4 - 192kHZ

Leistungsstarke A/D-Wandlung

• Dynamikbereich: 121dB A-weighted, AES17-Methode, 20Hz - 20kHz
• Frequenzgang: -1dB, 2.2Hz bis >80kHz
• THD+N: <0.00032% (-110dB) @ -4dBFS, 20Hz - 40kHz, 1kHz, A-weighted
• Max. Eingangspegel: +24dBu

Leistungsstarke D/A-Wandlung

• Dynamikbereich: 121dB A-weighted, AES17-Methode, 20Hz - 20kHz
• Frequenzgang: -1dB, <1Hz bis >61kHz
• THD+N: <0.0003% (-110.5dB) @ -4dBFS, 20Hz - 40kHz, 1kHz, A-weighted
• Max. Ausgangspegel: +24dBu

Interner Master-Clock in Referenzqualität

• Geeignet für den Betrieb mit 44.1, 48, 88.2, 96, 176.4 und 192kHz
• <0.5ps Jitter
• Dedizierter Word-Clock-Eingang und -Ausgang über BNC
• Externe Synchronisationsoptionen über Word-Clock-BNC oder ADAT

Analoger Summiermischer

• 8-auf-2-analoger Summiermischer mit +26.5dBu Headroom und symmetrischen 1/4"-Klinkenausgängen
• C.A.S.T.-Link-Anschluss zur Erweiterung des Summiermischers auf 16-auf-2 mit dem Cranborne Audio 500ADAT

Artist-Mixer ohne Latenz

• Analoger Artist-Mixer ohne Latenz mit physischen Pegel-/Panorama-Reglern pro Kanal und Mischreglern für den Aux-Eingang
• 2 leistungsstarke Kopfhörerausgänge mit unabhängigen Misch- und Pegelreglern

Kopfhörerausgänge in Referenzqualität

• THD+N: <0.0006% (-104.4dB) @ 20dBu, 1kHz, A-weighted, 300ohm-Last
• Ausgangsleistung (1kHz): 250mW x 2 @ 600 ohms, 650mW x 2 @ 220 ohms, 1.21W x 2 @ 100 ohms, 500mW x 2 @ 32 ohms
• Frequenzgang: 1dB, <1Hz bis >70kHz

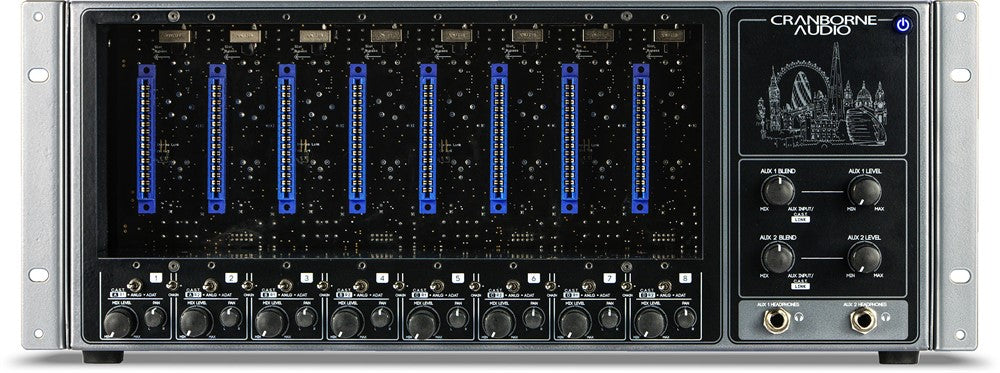

High-Current-500-series-rack mit 8 Steckplätzen

• 250mA Strom pro Steckplatz, insgesamt 2A für alle Steckplätze

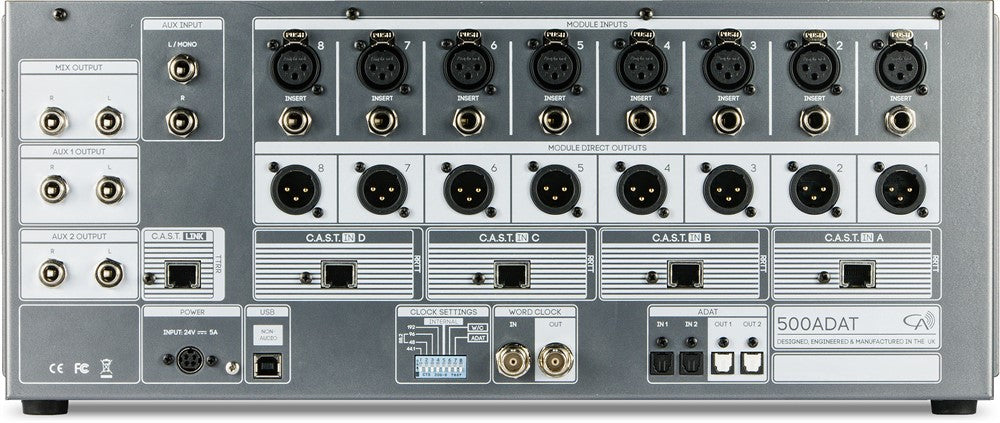

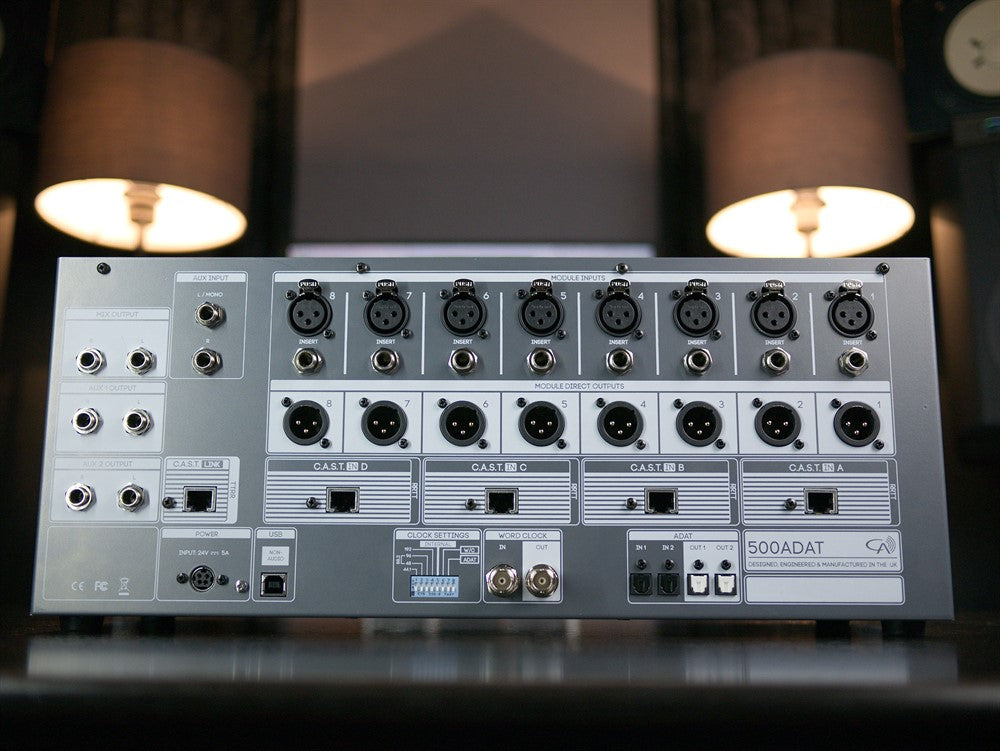

• XLR-Eingänge, XLR-Line-Ausgänge und TRS-Insert-Anschlüsse (vor dem ADC) pro 500-series-Steckplatz
• Optionen zur Quellenumschaltung des Moduls, um analoge, USB- oder externe C.A.S.T.-Signale durch Ihre bevorzugten 500-series-Module zu senden
• Bypass-Schalter pro Steckplatz, sodass 500ADAT ohne eingesetzte 500-series-Module verwendet werden kann.

C.A.S.T.-kompatibel

• C.A.S.T.-Anschlüsse pro Kanal zur Verlagerung analoger I/O-Anschlüsse im Studio über passive oder aktive C.A.S.T.-Breakout-boxes mit standardmäßiger geschirmter Cat-5-Verkabelung

24v, 5a externes verriegelbares Netzteil

• Externes Netzteil für eine verbesserte analoge audio-Leistung und Wärmeableitung.

Im Vereinigten Königreich entwickelt und gefertigt

• Jeder einzelne 500R8 wird von einem engagierten Ingenieurteam umfassend getestet, um Zuverlässigkeit und Konsistenz sicherzustellen.

8-in/8-out-ADAT-Erweiterung, die ein 500-series-rack mit leistungsstarker AD/DA-Wandlung und ADAT-I/O kombiniert und es jedem Engineer ermöglicht, das 500-series-Format mithilfe der freien ADAT-I/O-Anschlüsse auf der Rückseite vieler beliebter audio-Interfaces in sein Studio zu integrieren.

500ADAT ist das perfekte Werkzeug, um die I/O-Anzahl jedes ADAT-ausgestatteten audio-Interfaces zu erhöhen.

Es handelt sich um eine 8-in/8-out-ADAT-Erweiterung, die ein 500-series-rack mit leistungsstarker AD/DA-Wandlung und ADAT-I/O kombiniert und es jedem Engineer ermöglicht, das 500-series-Format mithilfe der freien ADAT-I/O-Anschlüsse auf der Rückseite vieler beliebter audio-Interfaces in sein Studio zu integrieren.

500ADAT verfügt über analoge Grundlagen, die digitale und analoge Produktionsabläufe miteinander verbinden, darunter einen 8-auf-2-analogen Summiermischer, einen Artist-Mixer ohne Latenz mit 2 Kopfhörerausgängen in Referenzqualität sowie echte ADAT- und SMUXII/IV-Übertragung für den Betrieb bei Abtastraten bis zu 192kHz

Das Beste an analogem Charakter – dank der 500-series

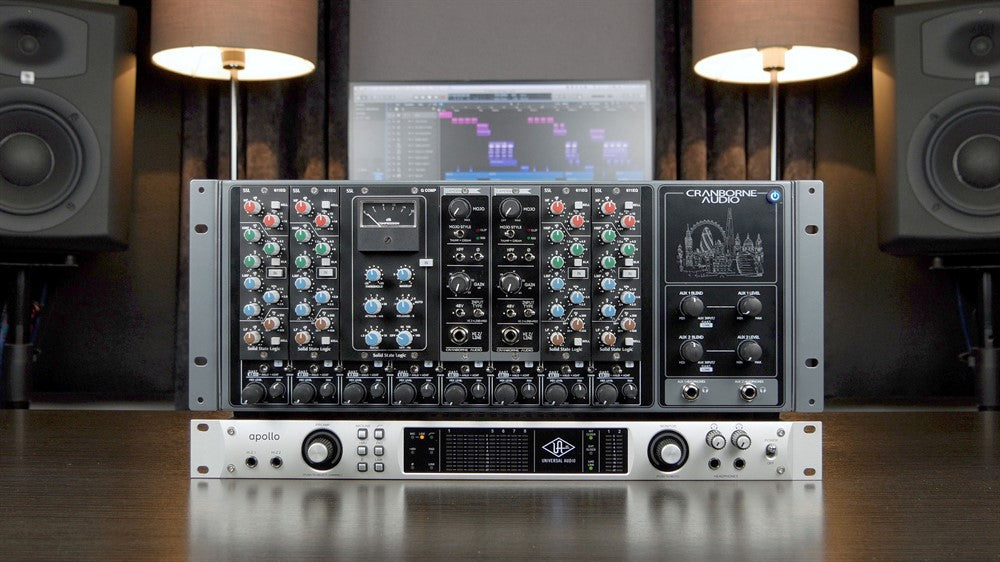

Indem Sie den umfangreichen und stetig wachsenden 500-series-Markt nutzen, können Sie Ihr 500ADAT ganz nach Ihrem Geschmack hinsichtlich des analogen Klangs konfigurieren. Durch den Einbau Ihrer bevorzugten 500-series-Module in die 8 verfügbaren 500-series-Steckplätze können Sie Ihre ideale analoge Front-End-/Preamp-Stufe erstellen, die direkt mehrspurig in Ihre DAW aufgenommen werden kann.

Bestücken Sie 500ADAT mit Vintage-Preamps für die Aufnahme von drums. Bestücken Sie 500ADAT mit sauberen und unverfälschten Preamps für die Aufnahme von Streichern. Bestücken Sie 500ADAT mit Preamp-, EQ- und Kompressor-Modulen, um Ihre eigenen custom analogen Kanalzüge zu erstellen. Die Möglichkeiten sind grenzenlos und jedes 500ADAT ist einzigartig für Ihren Klang.

Die Integration von 500-series-Modulen in Ihren Workflow endet nicht nach der Aufnahme. Dedizierte Modulquellenschalter für jeden 500-series-Steckplatz ermöglichen es, ADAT-Ausgänge Ihres audio-Interfaces in 500ADAT, durch die 8 installierten 500-series-Module und zurück in Ihr audio-Interface zur Aufnahme zu senden (mit angewandtem analogem „Mojo“). Betrachten Sie 500ADAT als eine Bank aus 8 externen analogen Plug-ins.

Für einen praktischeren, vollständig analogen Ansatz beim Mischen verfügt 500ADAT außerdem über einen 8-auf-2-analogen Summiermischer mit großem Headroom sowie dedizierten Pegel- und Panorama-Reglern, mit denen Sie Ihren eigenen analogen Mix mit großem Headroom erstellen können, bevor Sie ihn über die dedizierten 1/4”-Mix-Ausgangsbuchsen auf der Rückseite zurück in Ihre DAW aufnehmen.

Digitale Präzision

Um jede subtile Nuance Ihres analogen Signals einzufangen, verfügt 500ADAT über eine AD/DA-Wandlung in Referenzqualität mit einem Dynamikbereich von 121dB (A-wtd) und einem THD+N von <0.00032% (@ -4dBFS, 1kHz, A-wtd), gesteuert durch den internen Master-Reference-Clock in Referenzqualität von 500ADAT mit <0.5 Pikosekunden Jitter. Sie können außerdem den Clock Ihres audio-Interfaces mit dem internen Clock von 500ADAT synchronisieren, um vom jitterarmen Design von 500ADAT zu profitieren.

Die Kombination aus hochpräzisem, jitterarmem Clocking und leistungsstarker digitaler Wandlung stellt sicher, dass jeder Anteil des analogen Charakters mit höchster Detailtreue erfasst wird – frei von unerwünschten digitalen Artefakten des Wandlungsprozesses und mit großem Dynamikbereich dank des analogen Designs von 500ADAT mit hohem Headroom und niedrigem Grundrauschen.

8-in/8-out-ADAT-Schnittstelle

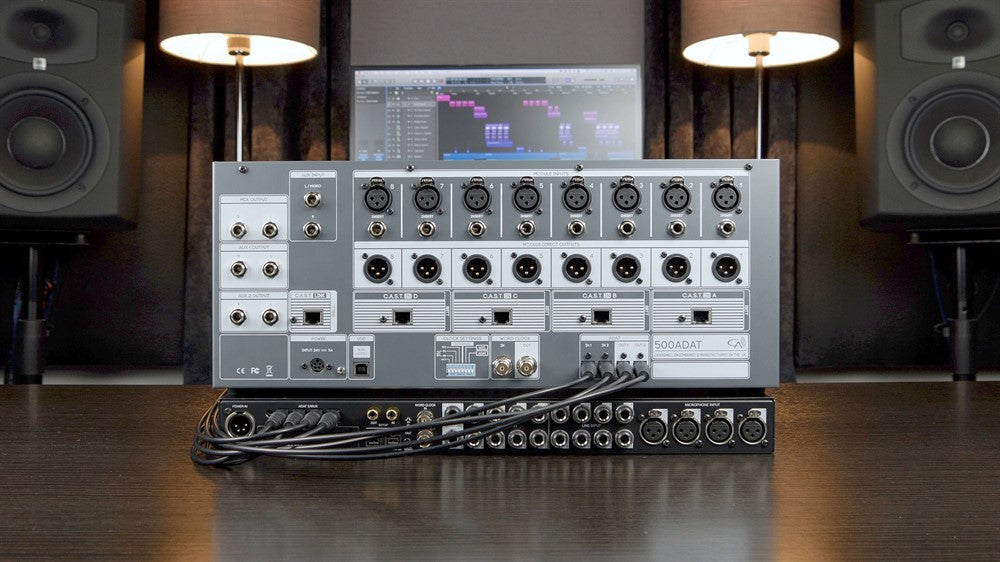

ADAT ist eines der in der audio-Branche am weitesten verbreiteten Schnittstellenprotokolle und hat sich bewährt, wird von vielen audio-Engineers und Produzenten jedoch häufig nicht oder nur unzureichend genutzt. Fast alle wichtigen audio-Interfaces auf dem Markt verfügen über ein Paar ADAT-Lightpipe-Anschlüsse – verbinden Sie 500ADAT einfach mit diesen Anschlüssen und erweitern Sie die Möglichkeiten Ihres Studios.

Da 500ADAT über eigene Wandler verfügt und ADAT für den Transport von audio zum und vom 500-series-Format nutzt, entfallen analoge Kabelverwicklungen zwischen Rack und Interface, ebenso wie die Sorge über nicht übereinstimmende analoge Betriebspegel zwischen Interface-Eingängen und 500-series-Modulausgängen. 500ADAT ist mit jeder Session von 44.1kHz bis 192kHz kompatibel und ermöglicht eine I/O-Erweiterung um 8 Kanäle bei 44.1kHz bis 96kHz oder um 4 Kanäle bei 176.4/192kHz.

Summiermischer

Analoge Summierung kann Ihrem Mix den letzten Anteil an analogem Charakter verleihen, der für professionelle und ausgereifte Klangergebnisse erforderlich ist. Das Besondere am 8-auf-2-Kanal-Summiermischer von 500ADAT ist seine Positionierung hinter den 8 500-series-Steckplätzen – dadurch können Sie Sättigungs- oder dezente „Bus-Kompressions“-Module einsetzen und mithilfe der dedizierten analogen Pegel- und Panorama-Regler von 500ADAT unter jedem Modul einen Stereomix erstellen. Der Summiermischer von 500ADAT verfügt außerdem über einen dedizierten Line-Ausgang, über den Sie Ihren Stereomix zur Aufnahme an Ihr audio-Interface senden können.

Artist-Mixer ohne Latenz

500ADAT verabschiedet sich von klobigen „virtuellen“ software-Mischern und bringt Ihre Hände zurück an den Mix. Mit dem analogen Summiermischer von 500R8 mit großem Headroom können Sie latenzfreie, vollständig analoge Mischungen von Live-Quellen erstellen, die mit dem Aux-Eingang gemischt und über C.A.S.T. oder die lokalen Kopfhörerausgänge direkt an die aufnehmenden Musiker gesendet werden können.

Mit CAST ausgestattet

C.A.S.T. steht für Cat 5 Analogue Snake Transport und ermöglicht eine kostengünstige und übersichtliche Kabelverwaltung in Ihrem Studio. C.A.S.T. verwendet handelsübliche, geschirmte Cat-5-Netzwerkkabel erneut, um 4 Kanäle symmetrischen analogen audios über ein einzelnes Kabel zu übertragen.

500ADAT verfügt über 4 C.A.S.T.-IN-Anschlüsse, über die Sie C.A.S.T.-fähige Breakout-boxes (wie die Cranborne Audio N22 und N22H) mit 500ADAT verbinden und analoge I/O-Anschlüsse überall dort im Studio platzieren können, wo sie benötigt werden.

Verbinden Sie Mikrofon-/Line-Quellen mit der C.A.S.T.-Breakout-box, und das Signal wird über das Cat-5-Kabel direkt in die in 500ADAT installierten Module geleitet. Gleichzeitig wird der auf 500ADAT erstellte analoge Mix über dasselbe Kabel an die angeschlossene Breakout-box gesendet. Dies ermöglicht eine nahtlose analoge audio-Verbindung zwischen Regieraum, Aufnahmeraum, Gesangskabine oder dem Schlafzimmer nebenan!

C.A.S.T. ist zu 100% analog und benötigt für den Betrieb keine Einrichtung. Bei Verwendung von Cat-6e- oder Cat-7-Kabeln funktioniert es problemlos über Entfernungen bis zu 100m, und eine vollständige Cat-5-Studioverkabelung kostet nur einen Bruchteil dessen, was ein analoges Multicore-Kabel kosten würde. Keine Einrichtung. Keine Latenz. Kein Aufwand. Und es klingt großartig.

Im Vereinigten Königreich entwickelt und gefertigt

Damit jedes Produkt mit dem Namen Cranborne Audio den Anforderungen großer wie kleiner Studio-Umgebungen gerecht wird, werden alle 500ADAT unter der wachsamen Aufsicht des Unternehmens im Vereinigten Königreich entwickelt und gefertigt. 500ADAT wird von qualifizierten Fachkräften mit größter Liebe zum Detail sorgfältig montiert, und jedes Produkt wird vor dem Versand an Ziele auf der ganzen Welt von einem erfahrenen Engineer gründlich getestet.
