ART 2-Wege-Splitter und -Combiner

ART 2-Wege-Splitter und Combiner

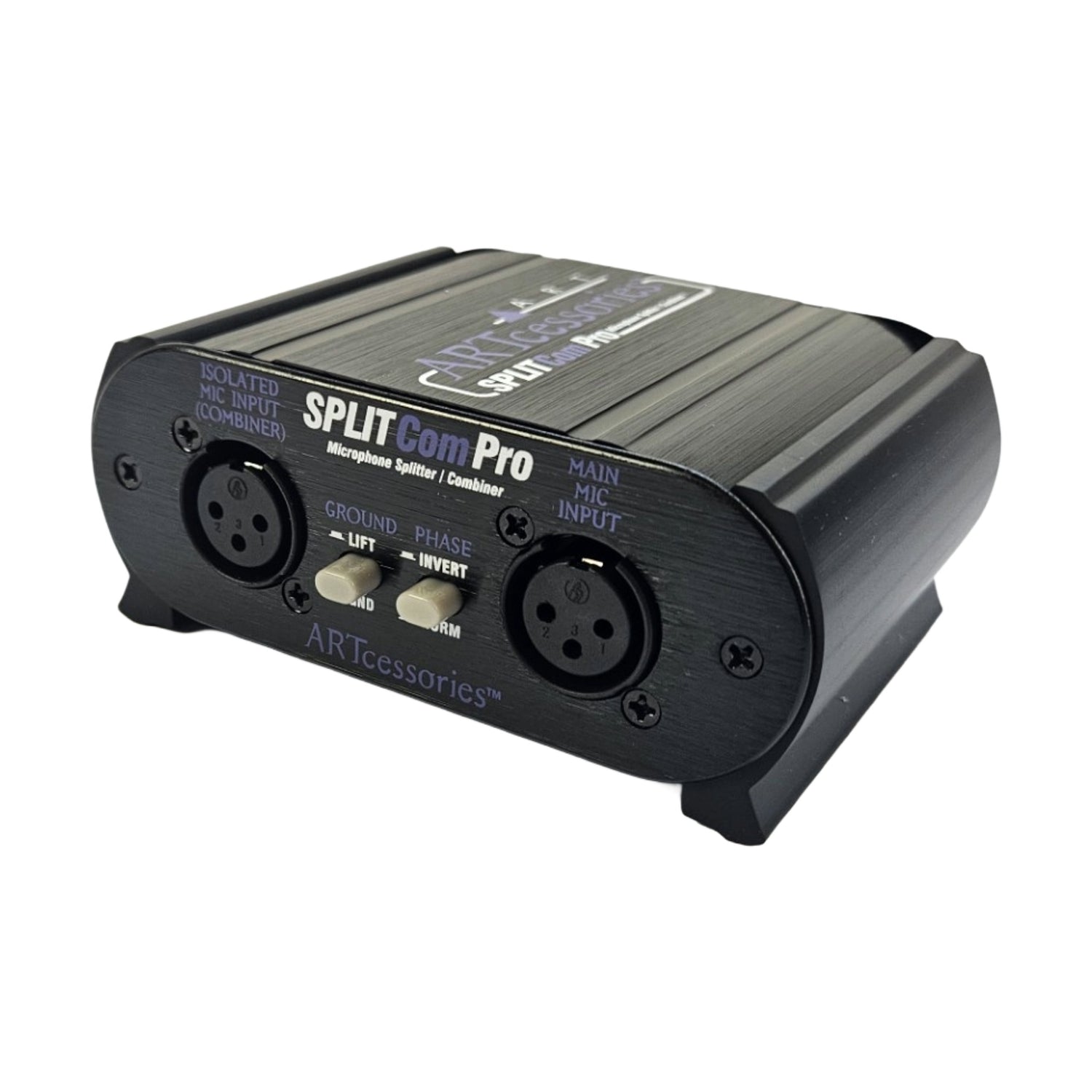

SPLITCom Pro kann symmetrische Mikrofon-Signale mit niedriger Impedanz aufteilen oder kombinieren.

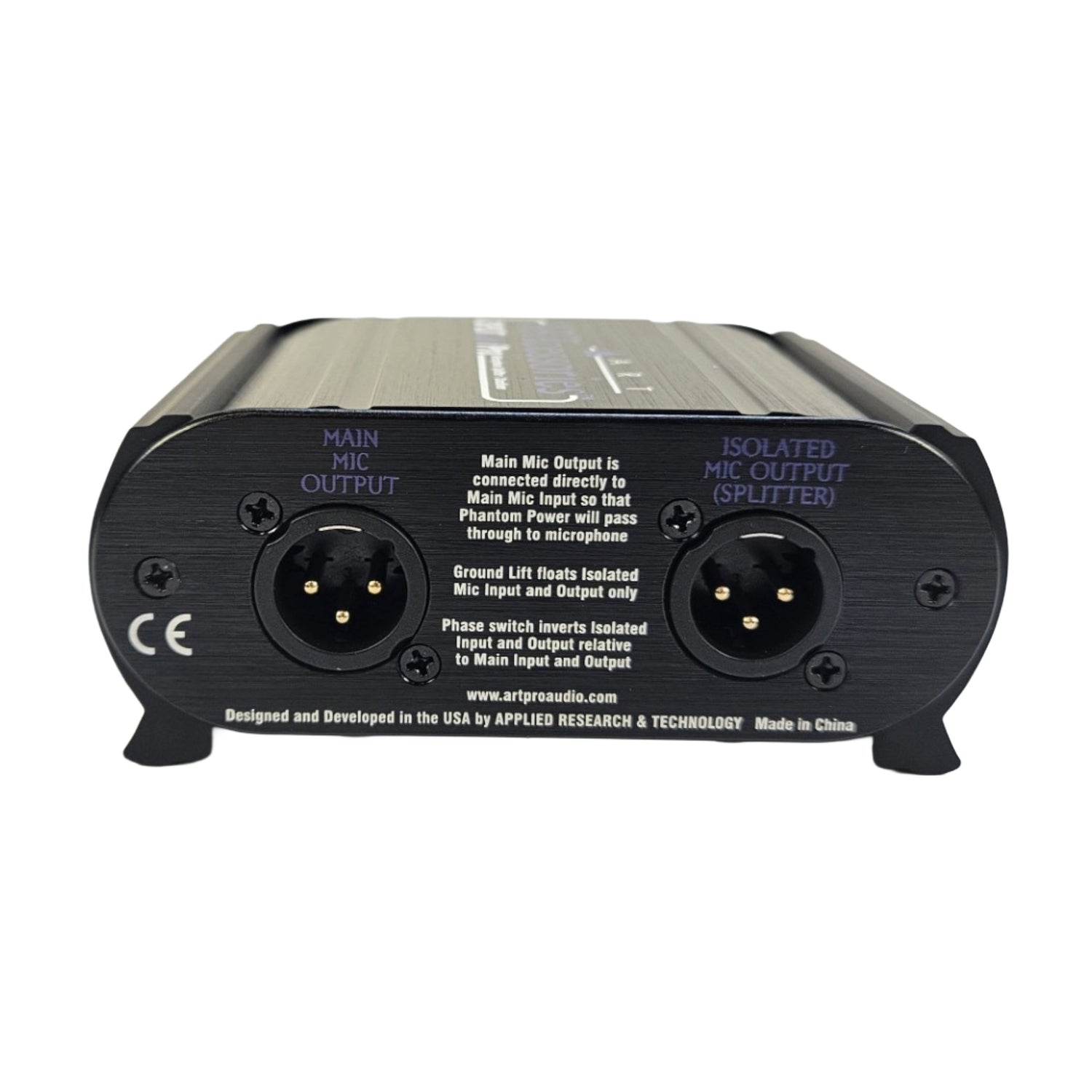

Splitter: SPLITCom Pro bietet einen direkt gekoppelten Ausgang und einen isolierten Ausgang von einem einzelnen Mikrofon. Zu den Anwendungen gehören das Senden des direkten Ausgangs an den Haupt- oder FOH-Mixer und des anderen isolierten Ausgangs an einen monitor oder Aufnahmemixer. Der Hauptmikrofonausgang überträgt Phantomspannung vom Hauptmixer zum Hauptmikrofoneingang zur Verwendung mit Kondensatormikrofonen. Die Phantomspannung wird am isolierten Mikrofonausgang blockiert.

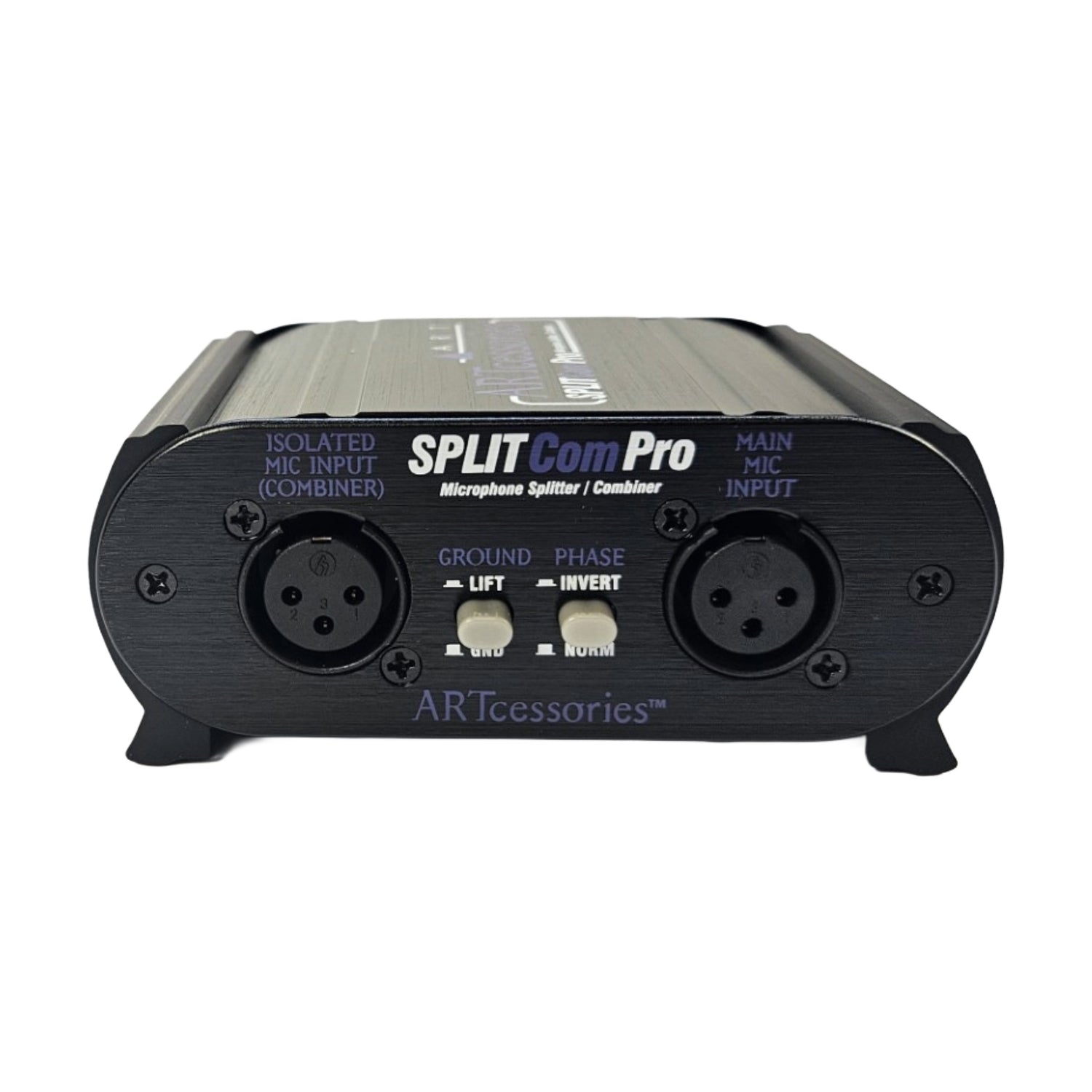

Combiner: SPLITCom Pro bietet einen Ausgang von zwei Mikrofoneingängen. Der PHASE-Schalter kann verwendet werden, um die relative Phase des isolierten Mikrofoneingangs umzukehren. Zu den Anwendungen gehören Dual-Miking für Schlagzeug, Chöre und Instrumentenverstärker. Die Phantomspannung läuft durch jeden Ausgang zu seinem jeweiligen Eingang (MAIN zu MAIN, ISOLETED zu ISOLATED); die Phantomspannung wird daran gehindert, zwischen den Signalwegen MAIN und ISOLATED zu fließen. Nur der Ton fließt zwischen den Signalwegen MAIN und ISOLATED.

Geringe Verzerrung bei großem Frequenzgang
Zwei Funktionen in einem Gehäuse – kombiniert und/oder splittet
Phasenumkehrschalter für subtraktives Kombinieren
Galvanische Trennung zur Blockierung der Phantomspannung zwischen den Kanälen
Ground-Lift-Schalter zur Reduzierung von durch Masseschleifen verursachtem Rauschen

Frequenzgang: 20Hz bis 150kHz +/- 0.2 @ 0dBu
Gesamtklirrfaktor: Typische Verzerrung der Signalquelle: 150 Ohm
Phasenverschiebung: Typische Ausgangslastimpedanz: 1k Ohm
Abmessungen: 1.85" H x 4.6" W x 3.5" D (47mm x 117mm x 89mm
Gewicht: 0.75 lbs (0.32 kg)
Hinweise: Alle Messungen wurden am ISOLATED MIC OUTPUT mit ausgeschaltetem PHASE-Schalter (NORM) und einer symmetrischen 150 Ω-Quelle durchgeführt, die den MAIN MIC INPUT speist, sowie mit einer an den ISOLATED MIC OUTPUT angeschlossenen 1k-Ohm-Last, um ein typisches „reales“ Mikrofon und einen Mikrofonvorverstärker zu simulieren. 0dBu = 0.775VRMS
