Vierkant-Truss (Quad-Truss)

Vierkant-Truss und Quad Truss für Bühnen, Licht und Events

Vierkant-Truss, auch Quad Truss genannt, ist ein dreidimensionales Trussprofil mit vier parallelen Hauptrohren. Die Konstruktion bietet vier gleichmäßige Seiten und macht das Profil geeignet für Lichtbrücken, Bühnenrahmen, Messestände und technische Installationen.

In der aktuellen Auswahl findest du quadratische Trusselemente von Alutruss und DNA in verschiedenen Längen und Ausführungen. Bevor du eine Truss auswählst, solltest du die Größe der Konstruktion, die Belastung, die Abstützung und das verwendete Verbindungssystem berücksichtigen.

Sieh dir auch die gesamte Auswahl an alutruss an.

Was ist Quad Truss?

Quad Truss besteht aus vier Hauptrohren, die von vorne gesehen ein Quadrat oder Rechteck bilden. Die Hauptrohre werden durch diagonale Rohre verbunden, die das Profil stabilisieren und die Kräfte durch die Konstruktion verteilen.

Die vier Seiten bieten mehrere Möglichkeiten zur Montage von Licht, Halterungen und anderer kompatibler Ausrüstung. Dadurch eignet sich das Profil auch für Konstruktionen, bei denen die Truss aus mehreren Blickwinkeln sichtbar sein kann.

Wofür wird Vierkant-Truss verwendet?

Quad Truss wird unter anderem verwendet für:

• Lichtbrücken über Bühnen und Tanzflächen.
• Rahmen für Messestände und Ausstellungen.
• DJ- und Eventaufbauten.
• Schilder, Banner und visuelle Installationen.
• Technische Konstruktionen in Geschäften und Showrooms.
• Freistehende oder abgehängte Rahmen.

Die konkrete Konstruktion muss immer anhand der Belastungsdaten des Herstellers und der örtlichen Gegebenheiten dimensioniert werden.

Aktuelle Quad-Truss-Serien

Alutruss QUADLOCK 6082

Das aktuelle Sortiment von Alutruss QUADLOCK 6082 umfasst gerade Trusselemente mit Längen von 1, 1,5 und 3 Metern.

Die verschiedenen Längen können verwendet werden, um die Konstruktion an die gewünschte Breite oder Höhe anzupassen. Kürzere Elemente bieten mehr Kombinationsmöglichkeiten, während längere Sektionen die Anzahl der Verbindungen reduzieren können.

Die Kollektion enthält außerdem eine Alutruss QUADLOCK-end plate mit 50 x 50 cm. Eine end plate kann je nach geplanter Anwendung als Abschluss oder Montageteil in einer kompatiblen Konstruktion eingesetzt werden.

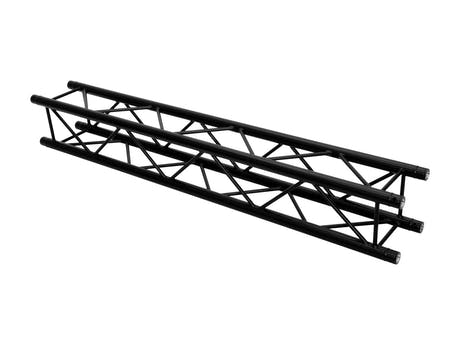

DNA TB4 in Schwarz

Die DNA TB4-Serie umfasst aktuell schwarze quadratische Trusselemente mit Längen von 1, 1,5 und 2 Metern.

Die schwarze Oberfläche kann bei Aufbauten sinnvoll sein, bei denen die Truss vor dunklen Bühnenhintergründen, Lichttechnik oder schwarzen Installationen unauffälliger wirken soll.

DNA TB4 und Alutruss QUADLOCK sind separate Produktserien. Die Elemente sollten daher nicht kombiniert werden, sofern die Kompatibilität nicht dokumentiert ist.

Auswahl der Trusslänge

Die Wahl der Länge hängt sowohl von der Konstruktion als auch von den praktischen Bedingungen hinsichtlich Transport, Lagerung und Aufbau ab.

Kürzere Trusselemente

Kürzere Sektionen können von Vorteil sein, wenn:

• Die Konstruktion an verschiedene Räumlichkeiten angepasst werden muss.
• Die Truss häufig transportiert werden muss.
• Nur begrenzter Lagerplatz vorhanden ist.
• Mehrere mögliche Kombinationen erforderlich sind.

Längere Trusselemente

Längere Sektionen können die Anzahl der Verbindungen in einer geraden Strecke reduzieren. Sie benötigen jedoch beim Transport mehr Platz und können schwieriger allein zu handhaben sein.

Eine längere Sektion bedeutet nicht automatisch, dass die Konstruktion mehr tragen kann. Die Belastung hängt unter anderem von der Spannweite und der Position der montierten Ausrüstung ab.

Quad Truss oder Tri Truss?

Die Wahl zwischen einer quadratischen und einer dreieckigen Truss hängt von der Geometrie der Konstruktion, der Belastung und den Montageanforderungen ab.

Quad Truss kann sinnvoll sein, wenn du Folgendes wünschst:

• Vier gleichmäßige Montageseiten.
• Ein symmetrisches Profil.
• Die Möglichkeit für Konstruktionen, die aus mehreren Blickwinkeln sichtbar sind.
• Zugang zu kompatiblen Ecken und Verbindungen in mehrere Richtungen.

Dreieck-Truss hat drei Hauptrohre und kann eine Alternative sein, wenn ein etwas kleineres Profil besser zur Konstruktion passt.

Für leichtere, flache Konstruktionen kannst du auch Bi Truss ansehen.

Montage und Kompatibilität

Trusselemente werden mit connectors, pins, splittern oder anderen Verbindungsteilen montiert, die für die jeweilige Serie entwickelt wurden.

Truss verschiedener Hersteller oder Serien sollte nicht allein anhand der Außenmaße des Profils kombiniert werden. Es kann unter anderem Unterschiede geben bei:

• Durchmesser der Hauptrohre.
• Abstand zwischen den Rohren.
• Ausführung der Connectoren.
• Pins und Verriegelungssystemen.
• Aluminiumtyp und Konstruktion.
• Belastungsdaten.

Überprüfe immer die Produktbeschreibung, um zu sehen, welche Verbindungsteile enthalten sind und welche eventuell separat bestellt werden müssen.

Weitere Verbindungs- und Montageteile findest du unter Alutruss-Zubehör.

Belastung und Spannweite

Die zulässige Belastung einer Quad-Truss-Konstruktion hängt unter anderem ab von:

• Der Produktserie der Truss.
• Der Länge der einzelnen Elemente.
• Der gesamten freien Spannweite.
• Anzahl und Position der Abstützungen.
• Anzahl der Verbindungen.
• Position der montierten Ausrüstung.
• Ob die Belastung verteilt oder konzentriert ist.

Eine gleichmäßig verteilte Belastung wirkt anders auf die Truss als eine schwere Punktbelastung an einer Stelle. Daher sollte die zulässige Belastung immer anhand der technischen Dokumentation des Herstellers beurteilt werden.

Freistehende und abgehängte Konstruktionen

Freistehende Konstruktionen erfordern einen stabilen Untergrund, eine korrekte Abstützung und gegebenenfalls Ballast. Die Konstruktion muss im Hinblick auf Höhe, Breite und das Risiko eines Umkippens beurteilt werden.

Bei abgehängten Truss-Systemen müssen alle Aufhängepunkte, Halterungen und Sicherheitskomponenten für die konkrete Belastung dimensioniert sein. Dies gilt sowohl für die Truss als auch für alle an der Konstruktion montierten Geräte.

Relevante Komponenten findest du unter Ketten und Karabinerhaken.

Montage von Licht und Ausrüstung

Licht, Bildschirme und andere technische Geräte müssen mit clamps oder Halterungen montiert werden, die zum Durchmesser der Hauptrohre passen.

Die Halterungen müssen korrekt geschlossen werden können, ohne das Rohr zu verformen. Geräte über Personen müssen gemäß den geltenden Anforderungen und den Anweisungen des Herstellers gesichert werden.

Bei der Planung sollte das Gewicht möglichst sinnvoll verteilt werden und innerhalb der dokumentierten Kapazität der Konstruktion bleiben.

Kontrolle vor dem Aufbau

Trusselemente und Verbindungsteile sollten vor jedem Aufbau kontrolliert werden. Achte auf:

• Gebogene oder verformte Hauptrohre.
• Risse oder Schäden an den Schweißnähten.
• Dellen und starke Spuren in den Profilen.
• Verschlissene oder fehlende Pins und Splitter.
• Connectors, die nicht korrekt montiert werden können.
• Schäden an schwarzen oder behandelten Oberflächen.

Beschädigte Elemente sollten nicht verwendet werden, bevor sie gemäß den Richtlinien des Herstellers beurteilt wurden.

Häufig gestellte Fragen zu Quad Truss

Was ist der Unterschied zwischen Vierkant-Truss und Quad Truss?

Normalerweise handelt es sich um denselben Profiltyp. Beide Bezeichnungen werden für Truss mit vier parallelen Hauptrohren verwendet.

Sind connectors enthalten?

Das variiert je nach Produkt und Produktserie. Überprüfe daher immer die Produktbeschreibung und den Packungsinhalt.

Kann Alutruss QUADLOCK mit DNA TB4 kombiniert werden?

Das sollte nicht angenommen werden. Die Produkte stammen aus verschiedenen Serien und von verschiedenen Herstellern, und die Kompatibilität muss dokumentiert sein.

Ist Quad Truss immer stabiler als Tri Truss?

Nicht unbedingt. Die Belastbarkeit hängt von der jeweiligen Serie, den Abmessungen, der Spannweite und dem Aufbau der Konstruktion ab.

Kann Vierkant-Truss im Außenbereich verwendet werden?

Die Verwendung im Außenbereich erfordert, dass Wind, Wetter, Untergrund, Ballast und eventuelle Banner oder andere windanfällige Elemente in die Beurteilung einbezogen werden.

Finde Vierkant-Truss, Verbindungsteile und Zubehör für Bühnen und Events bei SoundStoreXL.
