XLR-Stecker
Ein XLR-Stecker ist ein professioneller audio-Stecker, der zur Übertragung symmetrischer Audiosignale zwischen beispielsweise mikrofonen, mischpulten, audiointerfaces, Verstärkern und Lautsprechern verwendet wird. Wenn du an einem Audiogerät einen robusten runden Stecker mit 3 Pins oder 3 Löchern siehst, handelt es sich fast immer um einen XLR-Stecker. Er wurde entwickelt, um eine stabile Verbindung, geringe Störgeräusche und hohe Betriebssicherheit zu gewährleisten – sowohl im Studio als auch auf der Bühne.
Heute werden XLR-Stecker als internationaler Standard für professionelle audio-Stecker verwendet. Sie finden sich in allem – von einfachen podcast-Setups bis hin zu großen Konzertproduktionen.
Wofür werden XLR-Stecker verwendet – und für wen sind sie relevant?
XLR-Stecker werden hauptsächlich für Audio verwendet, da sie ein symmetrisches Signal übertragen können. Das bedeutet, dass Störgeräusche und Brummen durch Kabel und Umgebung stark reduziert werden und du ein saubereres und stabileres Signal erhältst. Deshalb sind XLR-Stecker in nahezu der gesamten professionellen Audiotechnik die erste Wahl, wenn ein zuverlässiger Klang ohne Störungen gewünscht ist.
Ein XLR-Stecker ist besonders relevant für:
- Musiker und Sänger, die ein XLR-Mikrofon verwenden und es an eine PA-Anlage oder ein Mischpult anschließen müssen.
- DJs, die stabile Verbindungen vom Mischpult zu aktiven Lautsprechern oder Stageboxen benötigen.
- Studios, sowohl Heimstudios als auch professionelle Studios, in denen XLR-Kabel Mikrofone, Preamps, audiointerfaces und Monitore verbinden.
- Konferenz- und Installationstechniker, die mit Sprachübertragung, Konferenzräumen und festen Installationen arbeiten.
- Techniker in Theatern, Veranstaltungsorten und bei Events, bei denen lange Kabelwege und hohe Zuverlässigkeit erforderlich sind.
Allen gemeinsam ist der Bedarf an hochwertigem Klang, stabilen Verbindungen und Geräten, die dem täglichen Gebrauch standhalten. Hier sind XLR-Stecker und XLR-Kabel die bewährte Lösung.
Die Geschichte der XLR-Stecker und warum sie zum Standard wurden
Die Geschichte der XLR-Stecker beginnt in der professionellen Audiowelt, wo ein robuster Stecker benötigt wurde, der dem täglichen Einsatz auf Bühnen und in Studios standhalten konnte. Frühe Versionen der XLR-Stecker wurden für Rundfunk und Audioproduktion entwickelt. Die Kombination aus Verriegelungsmechanismus, stabilem Metallgehäuse und symmetrischem Signal machte sie schnell beliebt.
Im Laufe der Zeit wurden XLR-Stecker zum Standard bei Mikrofonen und anderer professioneller Audiotechnik. Hersteller von Mischpulten, Stageboxen, audiointerfaces, aktiven Lautsprechern und Installationen setzten auf XLR-Stecker, weil sie Störgeräusche reduzieren und eine einheitliche, mechanisch stabile Verbindung gewährleisten. Heute sind XLR-Stecker der Standard für symmetrische audio-Stecker im professionellen Bereich – von kleinen Clubjobs bis zu großen Arenen.
Aufbau, XLR-Stecker-Verbindungen und Pinbelegung
Ein klassischer XLR-Stecker für Audio ist 3-polig. Es gibt ihn als XLR-Stecker male und XLR-Stecker female. Der Aufbau ist markenübergreifend einheitlich, sodass du XLR-Stecker und XLR-Kabel verschiedener Hersteller problemlos kombinieren kannst. Dies ist ein wichtiger Grund dafür, dass XLR-Stecker zu einem globalen Standard geworden sind.
Ein typischer 3-poliger XLR-Stecker hat folgende Pinbelegung, die häufig als XLR-Stecker-Diagramm bezeichnet wird:
- Pin 1: Schirm/Masse – verbindet die Kabelschirmung mit dem Gehäuse und schützt vor Störgeräuschen.
- Pin 2: Hot (+) – der positive Signalpin des symmetrischen Signals.
- Pin 3: Cold (–) – der negative Signalpin des symmetrischen Signals.
Das symmetrische Signal funktioniert, indem das Signal mit entgegengesetzter Polarität über Pin 2 und Pin 3 übertragen wird. Jedes unterwegs aufgenommene Störgeräusch liegt in gleicher Stärke auf beiden Leitern und wird daher im Empfänger weitgehend ausgeglichen. Genau diese Eigenschaft macht XLR-Stecker und XLR-Kabel ideal für längere Kabelwege und anspruchsvolle Umgebungen.
Male oder female – der Unterschied zwischen XLR-Steckertypen
Bei der Planung deiner XLR-Stecker-Verbindungen ist es wichtig, den Unterschied zwischen XLR male und XLR female zu kennen. An Geräten und Kabeln werden sie konsequent auf bestimmte Weise verwendet, damit die Signalrichtung logisch und einheitlich bleibt.

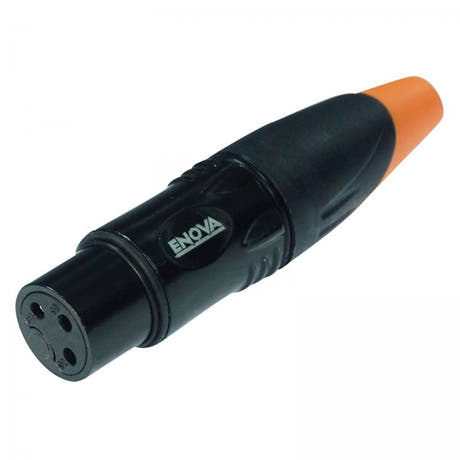

- XLR-Stecker female (mit Buchsen) werden typischerweise als Eingang an beispielsweise Mischpulten, audiointerfaces und Stageboxen verwendet. An Kabeln befindet sich XLR female normalerweise am Mikrofonende.

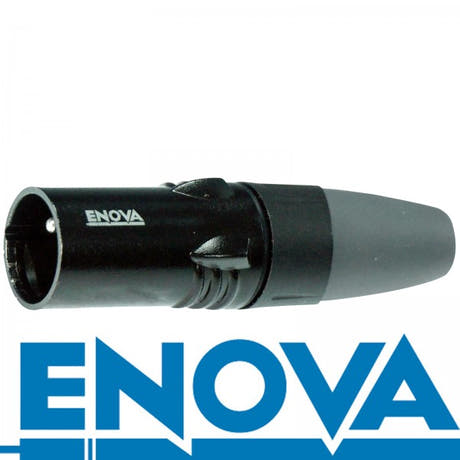

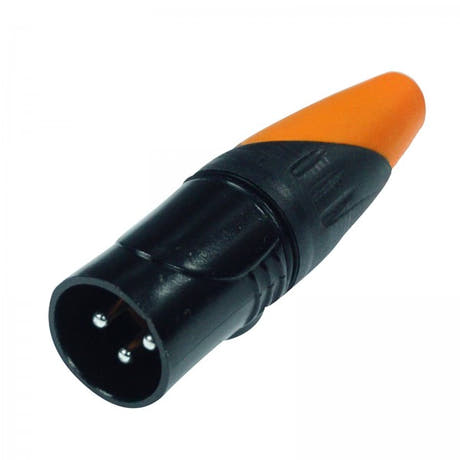

- XLR-Stecker male (mit Pins) werden beispielsweise als Ausgang an Mikrofonen, DI-Boxen und Sendern verwendet. An Kabeln befindet sich XLR male typischerweise am Mischpult- oder Verstärkerende.
Wenn du ein XLR-Kabel mit female an einem Ende und male am anderen hast, passt es in den meisten Fällen direkt zwischen ein XLR-Mikrofon und ein Mischpult oder audiointerface. Bei komplexeren Setups kannst du XLR-Adapter verwenden, um von XLR male auf XLR female oder auf andere Steckertypen umzusteigen.
XLR-Stecker 4 Pin und andere Varianten
Neben dem klassischen 3-poligen audio-Stecker gibt es auch XLR-Stecker mit 4 Pins und anderen Pin-Konfigurationen. Sie werden für spezielle Aufgaben verwendet, bei denen zusätzliche Verbindungen in derselben Steckverbindung und demselben robusten Design benötigt werden.
- XLR-Stecker 4 Pin können beispielsweise für Stromversorgung, gegensprechanlage-Systeme oder spezialisierte Audio-/Videogeräte verwendet werden.
- Andere mehrpolige XLR-Varianten werden in Nischeninstallationen eingesetzt, wenn mehrere Verbindungen in einem robusten Stecker zusammengefasst werden sollen.
Wenn du XLR-Stecker 4 Pin oder andere Sondervarianten benötigst, ist es wichtig, die genaue Pinbelegung und Verwendung in deinem Gerät zu kennen, da die Verbindungen nicht auf dieselbe Weise standardisiert sind wie 3-polige XLR-Stecker für Audio.
XLR-Kabel und typische Anwendungen – vom Mikrofon zum Lautsprecher
Ein XLR-Stecker kommt selten allein zum Einsatz; er ist Bestandteil eines XLR-Kabels. Die Kombination aus XLR-Stecker und hochwertigem Kabel ist entscheidend für eine stabile und störungsarme Audioverbindung in der Praxis. Viele fragen: Gibt es Unterschiede zwischen XLR-Kabeln? Ja, es gibt Unterschiede – bei mechanischer Qualität, Schirmung, Leitermaterial und Flexibilität.
- Für mikrofone werden typischerweise flexible XLR-Kabel mit guter Schirmung verwendet, damit du Störgeräusche und Kabelknacken auf der Bühne oder im Studio vermeidest.
- Zwischen Mischpult und aktiven Lautsprechern werden häufig längere XLR-Kabel eingesetzt, bei denen geringe Störgeräusche und Robustheit wichtig sind, besonders bei Bühnenbetrieb und Installationen.
- In Studios werden Preamps, audiointerfaces und Monitore mit kürzeren, hochwertigen XLR-Kabeln verbunden, damit das Signal Details und Dynamik bewahrt.
- Bei Installationen und festen Setups können sich XLR-Panelbuchsen in Wänden sowie Stageboxen mit fest verlegten Kabeln in Kabelkanälen oder Rohren befinden.
Der Unterschied zwischen XLR-Kabeln betrifft also nicht nur die Stecker, sondern auch Kabelaufbau, Schirmtyp und Haltbarkeit. Mit einem guten XLR-Kabel hast du im Alltag weniger Probleme mit Störgeräuschen, fehlerhaften Verbindungen und gebrochenen Leitern.
XLR auf Klinke, Phono und Mini-Klinke – Adapter und Übergänge
In vielen Setups musst du professionelle Geräte mit XLR-Steckern an Geräte mit anderen audio-Steckern anschließen, beispielsweise Klinke, Phono oder Mini-Klinke. Je nach Bedarf und Setup kannst du dafür entweder ein kombiniertes XLR-Kabel oder einen XLR-Adapter verwenden.
- XLR auf Klinke wird verwendet, wenn du XLR-Geräte mit symmetrischen 6,3-mm-Klinkeneingängen beispielsweise an audiointerfaces oder Mischpulten verbinden möchtest.
- XLR auf Phono wird verwendet, wenn du von einem symmetrischen XLR-Ausgang zu einem unsymmetrischen RCA-Eingang beispielsweise an einem Hi-Fi-Verstärker oder Consumer-Gerät gehen musst.
- XLR auf Mini-Klinke wird häufig verwendet, um Mikrofon- oder Line-Signale mit Kameras, Aufnahmegeräten oder tragbaren Geräten zu verbinden.
- Ein XLR-Adapter kann lose ausgeführt sein (Stecker-zu-Stecker) oder in ein kurzes Kabelstück integriert sein, abhängig von den praktischen Anforderungen.
Viele fragen: Was bedeutet RCA? RCA ist die Bezeichnung für die bekannten Phono-Stecker, die typischerweise in Hi-Fi- und Consumer-Geräten für unsymmetrischen Stereo-Ton verwendet werden. Wenn du von XLR-Stecker auf Phono wechselst, wandelst du normalerweise ein symmetrisches Signal in ein unsymmetrisches um. Das ist völlig normal, erfordert jedoch das richtige Kabel oder den richtigen XLR-Adapter, um Brummen und Störgeräusche zu vermeiden.
Vergleich: XLR-Stecker vs. Klinke, Phono, optisch und HDMI
Es gibt viele Arten von audio-Steckern, und es kann schwierig sein zu erkennen, wann welcher verwendet werden sollte. XLR-Stecker wurden für analogen, symmetrischen Ton in professionellen Anwendungen entwickelt. Klinke und Phono werden häufig in einfacheren oder consumer-orientierten Lösungen verwendet, während optische Verbindungen und HDMI hauptsächlich digitale Signale übertragen.
- XLR-Stecker vs. Klinke: Ein symmetrischer XLR-Stecker bietet typischerweise eine bessere Störunterdrückung als eine unsymmetrische Klinke, besonders bei langen Kabelwegen. Symmetrische Klinkeneingänge können XLR jedoch gleichwertig sein, wenn sie korrekt verwendet werden.
- XLR-Stecker vs. Phono: Phono/RCA ist unsymmetrisch und störanfälliger. XLR ist vorzuziehen, wenn die Wege länger sind oder die Umgebung stark elektrisch belastet ist.
- XLR-Stecker vs. optisch: Optische Verbindungen arbeiten mit einem digitalen, lichtbasierten Signal und sind unempfindlich gegenüber elektromagnetischen Störungen. Sie werden typischerweise für Hi-Fi und Heimkino verwendet, nicht für Mikrofone und analoge professionelle Audiotechnik.
- XLR-Stecker vs. HDMI: HDMI ist eine digitale Multimedia-Schnittstelle für Audio und Bild. Sie ist nicht im klassischen Sinn für Mikrofon- oder Line-Signale vorgesehen, sondern für AV-Verbindungen zwischen beispielsweise Computer, Fernseher und Receiver.
Eine häufig gestellte Frage lautet: Was ist besser für Audio, optisch oder HDMI? Das hängt vom Anwendungsszenario ab. Für digitales Audio zwischen beispielsweise Mediaplayer und Receiver können sowohl optische Verbindungen als auch HDMI gute Optionen sein. Für professionelle analoge Audioproduktion und Live-Einsatz bleiben XLR-Stecker und XLR-Kabel jedoch die stabilste und flexibelste Lösung.
