XLR-Stecker
Ein XLR-Stecker ist ein professioneller Audiostecker, der zur Übertragung symmetrischer Audiosignale zwischen beispielsweise Mikrofonen, Mixern, Soundkarten, Verstärkern und Lautsprechern verwendet wird. Wenn du einen robusten runden Stecker mit 3 Pins oder 3 Öffnungen an einem Audiogerät siehst, handelt es sich fast immer um einen XLR-Stecker. Er wurde entwickelt, um eine stabile Verbindung, geringes Rauschen und hohe Betriebssicherheit zu gewährleisten – sowohl im Studio als auch auf der Bühne.
Heute werden XLR-Stecker international als Standard für professionelle Audiostecker verwendet. Sie finden sich in allem, von einfachen podcast-Setups bis hin zu großen Konzertproduktionen.
Wofür werden XLR-Stecker verwendet – und für wen sind sie relevant?
XLR-Stecker werden hauptsächlich für Audio verwendet, da sie ein symmetrisches Signal übertragen können. Das bedeutet, dass Rauschen und Brummen durch Kabel und Umgebung stark reduziert werden und du ein saubereres und stabileres Signal erhältst. Deshalb sind XLR-Stecker in praktisch der gesamten professionellen Tontechnik die erste Wahl, wenn zuverlässiger, störungsfreier Ton gewünscht ist.
Ein XLR-Stecker ist besonders relevant für:
- Musiker und Sänger, die ein XLR-Mikrofon verwenden und es an eine PA-Anlage oder einen Mixer anschließen müssen.
- DJs, die stabile Verbindungen vom Mixer zu aktiven Lautsprechern oder Stageboxen benötigen.
- Studios, sowohl Heimstudios als auch professionelle Studios, in denen XLR-Kabel Mikrofone, Preamps, Soundkarten und Monitore verbinden.
- Konferenz- und Installationstechniker, die mit Sprachton, Konferenzräumen und festen Installationen arbeiten.
- Techniker in Theatern, Veranstaltungsorten und bei Events, bei denen lange Kabelwege und hohe Zuverlässigkeit erforderlich sind.
Allen gemeinsam ist der Bedarf an hochwertigem Ton, stabilen Verbindungen und Geräten, die dem täglichen Einsatz standhalten. Hier sind XLR-Stecker und XLR-Kabel die bewährte Lösung.
Die Geschichte der XLR-Stecker und warum sie zum Standard wurden
Die Geschichte der XLR-Stecker beginnt in der professionellen Audiowelt, wo ein robuster Stecker benötigt wurde, der dem täglichen Einsatz auf Bühnen und in Studios standhält. Frühe Versionen der XLR-Stecker wurden für Rundfunk und Audioproduktion entwickelt. Die Kombination aus Verriegelungsmechanismus, solidem Metallgehäuse und symmetrischem Signal machte sie schnell beliebt.
Mit der Zeit wurden XLR-Stecker zum Standard bei Mikrofonen und anderer Pro-Audio-Ausrüstung. Hersteller von Mixern, Stageboxen, Soundkarten, aktiven Lautsprechern und Installationen übernahmen XLR-Stecker, weil sie Rauschen reduzieren und eine einheitliche, mechanisch stabile Verbindung gewährleisten. Heute sind XLR-Stecker der Standard, wenn man im professionellen Bereich von symmetrischen Audiosteckern spricht – von kleinen Clubauftritten bis zu großen Arenen.
Aufbau, XLR-Stecker-Verbindungen und Pinbelegung
Ein klassischer XLR-Stecker für Audio hat 3 Pole. Es gibt ihn als XLR-Stecker männlich und XLR-Stecker weiblich. Der Aufbau ist herstellerübergreifend gleich, sodass du XLR-Stecker und XLR-Kabel verschiedener Hersteller problemlos kombinieren kannst. Dies ist ein wichtiger Grund dafür, dass XLR-Stecker zu einem weltweiten Standard geworden sind.
Ein typischer 3-poliger XLR-Stecker hat folgende Pinbelegung, die häufig als XLR-Stecker-Diagramm bezeichnet wird:
- Pin 1: Schirm/Masse – verbindet den Kabelschirm mit dem Gehäuse und schützt vor Störungen.
- Pin 2: Hot (+) – der positive Signalanschluss des symmetrischen Signals.
- Pin 3: Cold (–) – der negative Signalanschluss des symmetrischen Signals.
Das symmetrische Signal funktioniert, indem das Signal mit entgegengesetzter Polarität sowohl über Pin 2 als auch über Pin 3 übertragen wird. Jedes unterwegs aufgenommene Störsignal gelangt gleichermaßen auf beide Leiter und wird daher im Empfänger weitgehend aufgehoben. Genau diese Eigenschaft macht XLR-Stecker und XLR-Kabel ideal für längere Kabelwege und anspruchsvolle Umgebungen.
Männlich oder weiblich – der Unterschied zwischen XLR-Steckertypen
Wenn du deine XLR-Stecker-Verbindungen planst, ist es wichtig, den Unterschied zwischen XLR-Stecker männlich und XLR-Stecker weiblich zu kennen. Bei Geräten und Kabeln werden sie konsequent auf bestimmte Weise eingesetzt, damit die Signalrichtung logisch und einheitlich bleibt.
- XLR-Stecker weiblich (mit Öffnungen) wird typischerweise als Eingang an beispielsweise Mixern, Soundkarten und Stageboxen verwendet. Bei Kabeln befindet sich der XLR-Stecker weiblich normalerweise am Mikrofonende.
- XLR-Stecker männlich (mit Pins) wird beispielsweise an Mikrofonen, DI-Boxen und Sendern als Ausgang verwendet. Bei Kabeln befindet sich der XLR-Stecker männlich typischerweise am Mixer- oder Verstärkerende.
Wenn du ein XLR-Kabel mit einem weiblichen Ende und einem männlichen Ende hast, passt es in den meisten Fällen direkt zwischen ein XLR-Mikrofon und einen Mixer oder eine Soundkarte. Bei komplexeren Setups kannst du XLR-Adapter verwenden, um von XLR-Stecker männlich auf XLR-Stecker weiblich oder auf andere Steckertypen umzuwandeln.
XLR-Stecker 4 Pin und andere Varianten
Neben dem klassischen 3-poligen Audiostecker gibt es auch XLR-Stecker mit 4 Pin und anderen Pin-Konfigurationen. Sie werden für spezielle Aufgaben verwendet, bei denen zusätzliche Verbindungen im selben Steckertyp und robusten Design benötigt werden.
- XLR-Stecker 4 Pin kann beispielsweise für Stromversorgung, Intercom-Systeme oder spezielle Audio-/Videogeräte verwendet werden.
- Andere Multi-Pin-XLR-Varianten werden in Nischeninstallationen eingesetzt, wenn mehrere Verbindungen in einem robusten Stecker gebündelt werden sollen.
Wenn du XLR-Stecker 4 Pin oder andere Spezialvarianten benötigst, ist es wichtig, die genaue Pinbelegung und Verwendung in deinem Gerät zu kennen, da die Verbindungen nicht auf dieselbe Weise standardisiert sind wie 3-polige XLR-Stecker für Audio.
XLR-Kabel und typische Anwendungen – vom Mikrofon zum Lautsprecher
Ein XLR-Stecker ist selten allein; er ist Bestandteil eines XLR-Kabels. Die Kombination aus XLR-Stecker und hochwertigem Kabel ist entscheidend für eine stabile und störungsarme Audioverbindung in der Praxis. Viele fragen: Gibt es Unterschiede zwischen XLR-Kabeln? Ja, sowohl bei der mechanischen Qualität, der Abschirmung, dem Leitermaterial als auch bei der Flexibilität.
- Für Mikrofone werden typischerweise flexible XLR-Kabel mit guter Abschirmung verwendet, damit auf der Bühne oder im Studio keine Störungen und Kabelgeräusche entstehen.
- Zwischen Mixer und aktiven Lautsprechern werden häufig längere XLR-Kabel verwendet, bei denen geringe Störgeräusche und Robustheit besonders wichtig sind.
- In Studios werden Preamps, Soundkarten und Monitore mit kürzeren, hochwertigen XLR-Kabeln verbunden, damit das Signal Details und Dynamik bewahrt.

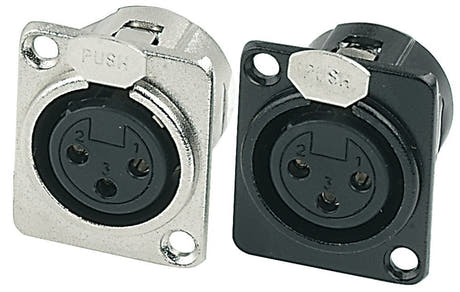

- Bei Installationen und festen Setups können XLR-Panelstecker in Wänden und Stageboxen mit fest verlegten Kabeln in Kabelkanälen oder Rohren eingesetzt werden.
Der Unterschied zwischen XLR-Kabeln betrifft also nicht nur die Stecker, sondern auch Kabelaufbau, Schirmtyp und Haltbarkeit. Mit einem guten XLR-Kabel hast du im Alltag weniger Probleme mit Störgeräuschen, fehlerhaften Verbindungen und gebrochenen Leitern.
XLR auf Klinke, Phono und Mini-Klinke – Adapter und Übergänge
In vielen Setups musst du professionelle Geräte mit XLR-Steckern an Geräte mit anderen Audiosteckern anschließen, beispielsweise Klinke, Phono oder Mini-Klinke. Je nach Bedarf und Aufbau kannst du dafür ein kombiniertes XLR-Kabel oder einen XLR-Adapter verwenden.
- XLR auf Klinke wird verwendet, wenn du XLR-Geräte mit symmetrischen 6,3-mm-Klinkeneingängen beispielsweise an Soundkarten oder Mixern verbinden möchtest.
- XLR auf Phono wird verwendet, wenn du von einem symmetrischen XLR-Ausgang zu einem unsymmetrischen RCA-Eingang beispielsweise an einem Hi-Fi-Verstärker oder Consumer-Gerät gehen musst.
- XLR auf Mini-Klinke wird häufig verwendet, um Mikrofon- oder Line-Signale mit Kameras, Rekordern oder tragbaren Geräten zu verbinden.
- Ein XLR-Adapter kann lose (Stecker-zu-Stecker) oder in einem kurzen Kabelstück integriert sein, je nach praktischen Anforderungen.
Viele fragen: Was bedeutet RCA? RCA ist die Bezeichnung für die bekannten Phono-Stecker, die typischerweise in Hi-Fi- und Consumer-Geräten für unsymmetrischen Stereo-Ton verwendet werden. Wenn du von XLR-Steckern auf Phono wechselst, wandelst du normalerweise ein symmetrisches Signal in ein unsymmetrisches um. Das ist völlig normal, erfordert aber das richtige Kabel oder den richtigen XLR-Adapter, um Brummen und Störungen zu vermeiden.
