Intro – was sind Chassis-Steckverbinder?
Chassis-Steckverbinder sind fest montierte Steckverbinder in einem Gehäuse, einem Rackpanel oder einem Gerät, die das sichere und einfache Anschließen von Kabeln an Ihr Audio- und AV-Equipment ermöglichen. Während ein normaler Kabelstecker am Ende eines losen Kabels sitzt, ist ein Chassis-Steckverbinder in die Einheit selbst integriert – zum Beispiel in eine Stagebox, ein Patchpanel, einen Lautsprecher, ein Rack oder ein Netzteil.
In der Audio- und Bühnenbranche werden Chassis-Steckverbinder für alles genutzt – von Mikrofon- und Line-Signalen über Lautsprecherkabel bis hin zu DC-Strom für kleinere Geräte. Wenn Sie die richtigen Chassis-Steckverbinder wählen, erhalten Sie ein robusteres Setup, weniger Kabelbrüche und eine professionellere, übersichtlichere Installation. Deshalb sind Chassis-Steckverbinder besonders beliebt in Festinstallationen, Studios, Live-Racks und mobilen PA-Lösungen.
Was bedeutet Chassis – und was hat das mit Steckverbindern zu tun?
Das Wort chassis bezeichnet den Rahmen bzw. das Gehäuse eines Geräts. Das kann das Metallgehäuse eines Verstärkers, die Rückplatte einer Stagebox oder die Front eines Rackpanels sein. Wenn wir von Chassis-Steckverbindern sprechen, sind damit also Steckverbinder gemeint, die fest in diesem Rahmen montiert sind – nicht lose Stecker am Ende eines Kabels.
Auf Dänisch sagen viele einfach Gehäuse, Kasten oder Rack, im technischen Kontext wird jedoch chassis als Sammelbegriff verwendet. Daher können Ihnen Begriffe wie chassis stik, chassi stik oder panelmontierte Steckverbinder begegnen, die in der Praxis alle auf denselben Lösungstyp verweisen. Gemeinsam ist ihnen, dass sie in Ihrem System einen festen, professionellen Anschlusspunkt schaffen.
Definition von Chassis-Steckverbindern in Audio- und AV-Equipment
Ein Chassis-Steckverbinder ist ein Steckverbinder, der dafür ausgelegt ist, in eine Platte, ein Gehäuse oder ein Rack geschraubt oder geklemmt zu werden. Der Steckbereich zeigt nach außen, damit Sie Kabel von außen anschließen können, während die Löt- oder Schraubanschlüsse auf der Innenseite sitzen und mit dem Rest Ihres Systems verbunden werden.
In der Praxis werden Chassis-Steckverbinder unter anderem eingesetzt für:
- Stageboxen und Patchpanels für Mikrofon- und Line-Signale
- Rackpanels in Tonstudios, Live-Racks und Touring-Racks
- Lautsprecher- und Verstärkergehäuse für Lautsprecherkabel
- Stromeingänge und DC-Buchsen an kleineren Audio- und AV-Geräten
- Installationslösungen in Wandpanels und Dosen bei Festinstallationen
Der Punkt ist: Chassis-Steckverbinder schaffen eine durchdachte, stabile und klar definierte Schnittstelle zwischen Ihrem Equipment und Ihren Kabeln. Das macht sowohl den täglichen Betrieb als auch die Fehlersuche deutlich einfacher.
Chassis-Steckverbinder vs. lose Kabelstecker – wann wählen Sie was?
Viele Anwender im Audiobereich starten mit losen Kabelsteckern an normalen Kabeln. Das funktioniert gut für einfache Setups, führt aber schnell zu Herausforderungen, wenn Sie dauerhaft installierte oder flexiblere Lösungen aufbauen möchten. Genau hier kommen Chassis-Steckverbinder ins Spiel.
- Wählen Sie Chassis-Buchsen, wenn Sie feste Panels, Stageboxen oder Wandanschlüsse realisieren möchten
- Wählen Sie Chassis-Buchsen, wenn Sie die Geräte selbst vor Verschleiß durch häufiges Ein- und Ausstecken schützen möchten
- Wählen Sie Chassis-Buchsen, wenn Sie einzelne Kabel schnell austauschen können möchten, ohne das Equipment zu öffnen
- Wählen Sie Kabelstecker, wenn Sie lediglich zwei Geräte vorübergehend ohne Panel oder Rack verbinden müssen
In einer professionellen Lösung arbeiten Chassis-Buchsen und Kabelstecker immer zusammen: Die Chassis-Buchse sitzt im Gerät oder Panel, während das Kabel am anderen Ende einen passenden Stecker hat.
Arten von Chassis-Buchsen und Einsatz in Audio und AV
Es gibt viele Arten von Chassis-Buchsen, die auf unterschiedliche Signaltypen und Belastungen ausgelegt sind. Im Audio- und AV-Bereich begegnen Ihnen typischerweise folgende Hauptkategorien:

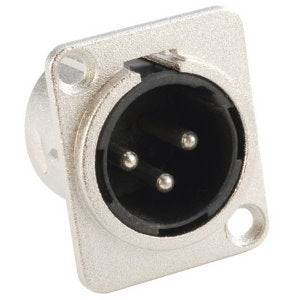

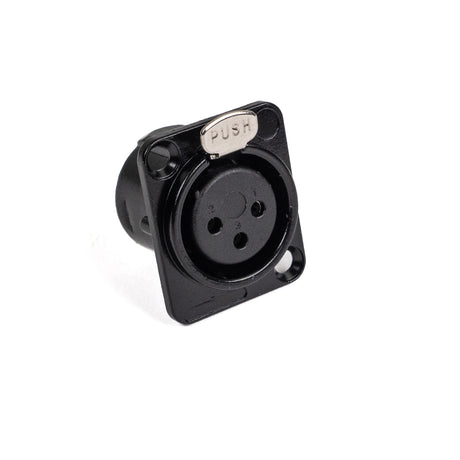

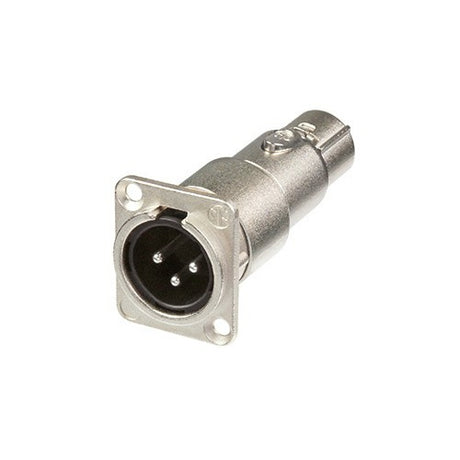

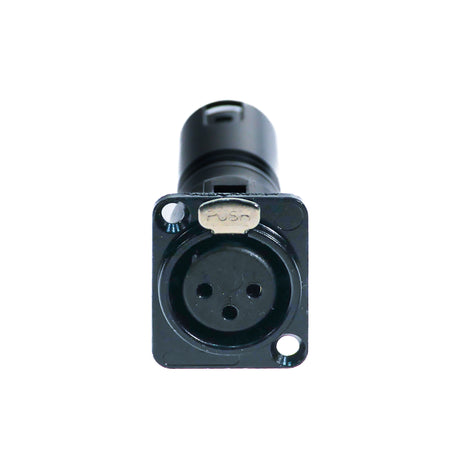

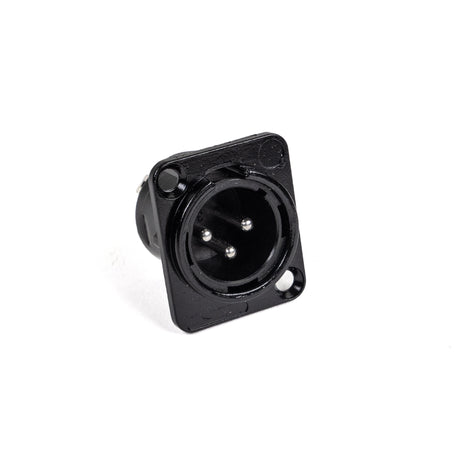

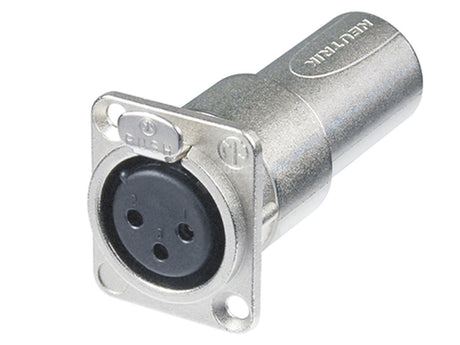

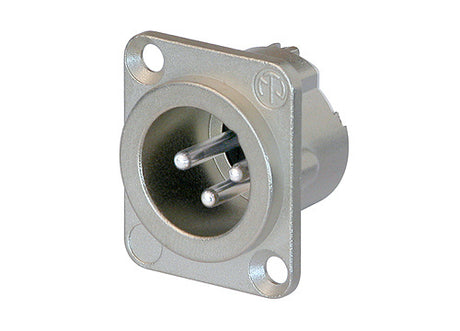

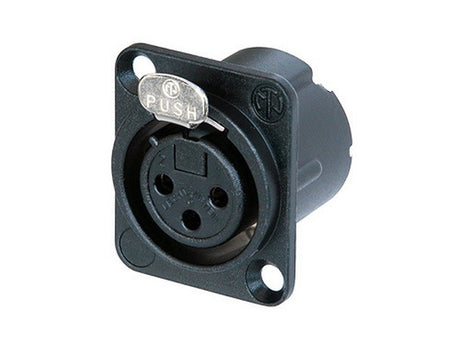

- XLR-Chassis-Buchsen für symmetrische Mikrofon- und Line-Signale

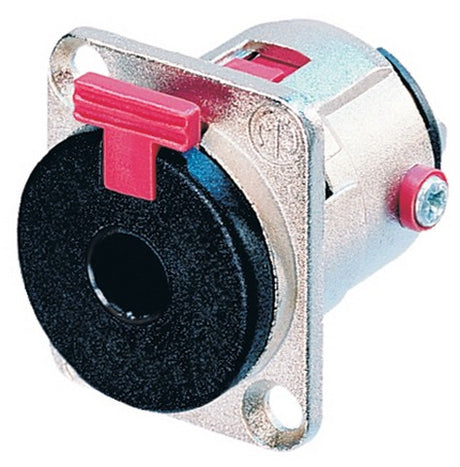

- Klinken-Chassis-Buchsen für Instrumenten- und Line-Signale (mono und stereo)
- Lautsprecher-Chassis-Buchsen für leistungsstarke Lautsprechersignale
- Strombezogene Chassis-Buchsen für Netzspannung oder DC-Strom

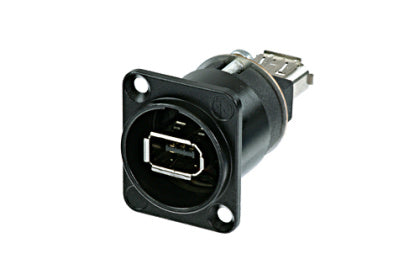

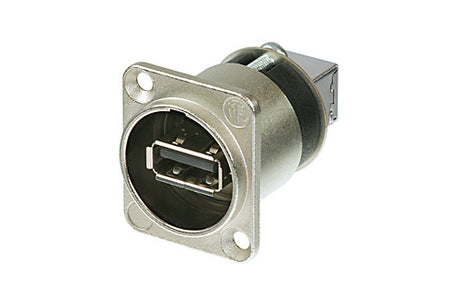

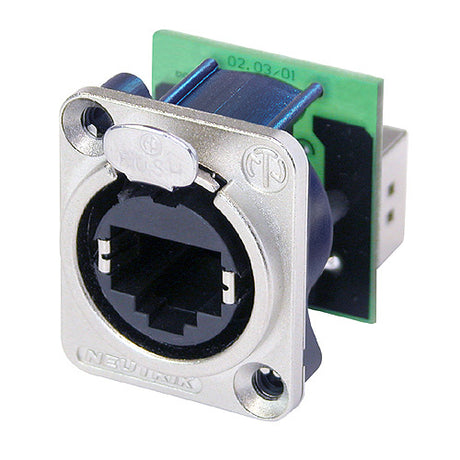

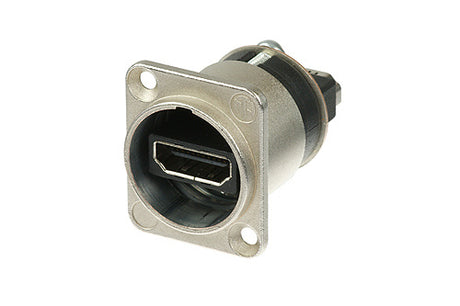

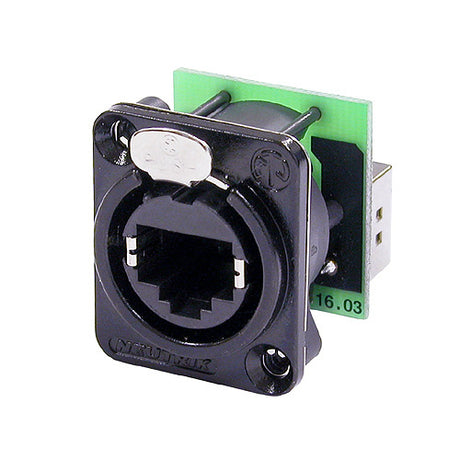

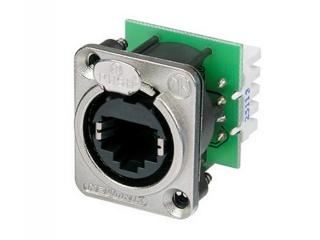

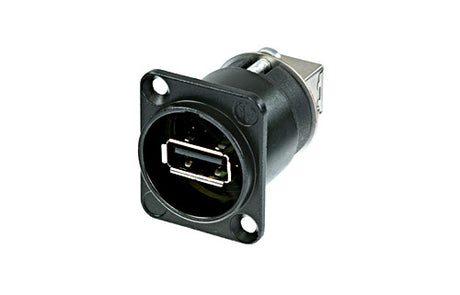

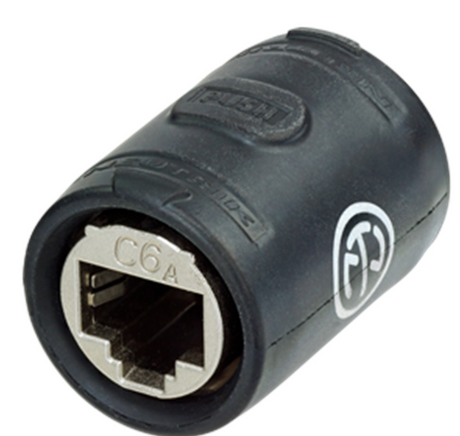

- Signal- und Multimedia-Chassis-Buchsen für Daten und Video in AV-Installationen
Egal, ob Sie eine einfache Stagebox, eine fortschrittliche Patchwand im Studio oder eine unauffällige Installation in einem Besprechungsraum bauen: Sie werden fast immer mehrere Arten von Chassis-Buchsen kombinieren, um Audio, Strom und ggf. Steuersignale abzudecken.
Was ist ein DC-Stecker – und wann verwendet man DC-Chassis-Steckverbinder?
Ein DC-Stecker wird für Gleichstrom (Direct Current) verwendet, typischerweise in Spannungsbereichen wie 5 V, 9 V, 12 V oder 24 V für kleinere Geräte. In der Audiowelt finden Sie DC-Stecker unter anderem an Pedalen, kleinen Mixern, Audiointerfaces, Verteilerboxen und kleineren AV-Geräten.
Eine DC-Chassis-Buchse ist einfach eine panelmontierte Ausführung dieses Steckers, sodass Sie einen festen DC-Eingang oder -Ausgang an einem Gerät oder Panel haben. Das ist nützlich, wenn Sie:
- DC-Strom von einem externen Netzteil über ein Panel an mehrere Pedale oder kleine Geräte verteilen
- Lose Adapterkabel vermeiden, die direkt an den Geräten hängen
- Die Stromversorgung austauschen oder warten können, ohne das Gehäuse zu öffnen
DC-Chassis-Buchsen gibt es in verschiedenen Größen und Polkonfigurationen, daher ist es wichtig, Steckertyp, Abmessungen und Polarität auf das Equipment abzustimmen, das Sie tatsächlich anschließen.
Chassis-Buchsen in Tonstudios, Live-Racks und Installationen
Chassis-Buchsen sind besonders robust, wenn sie Teil durchdachter Lösungen in Studios, Live-Racks und Festinstallationen sind. Ein gut durchdachtes Chassis-Design macht Ihren Alltag als Techniker oder Musiker effizienter und übersichtlicher.
In Tonstudios sieht man oft:
- Patchpanels an der Front eines Racks mit XLR- und Klinken-Chassis-Buchsen
- Wandpanels mit Chassis-Buchsen für Mikrofone in Aufnahmeräumen und Schallkabinen
- Chassis-Steckverbinder für Monitor-Ausgänge, Talkback und Kopfhörerverteiler
In Live- und Touring-Racks liegt der Fokus oft auf schneller Einrichtung und hoher Betriebssicherheit:
- Stageboxen mit robusten Chassis-Steckverbindern für viele Kanäle

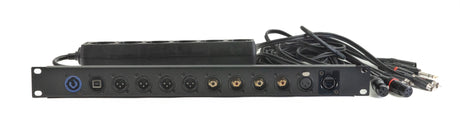

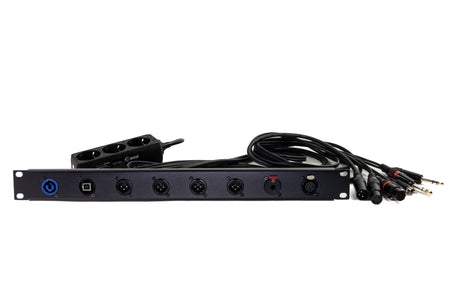

- Rackpanels, die alle Ein- und Ausgänge an einem Ort zusammenführen
- Stromeingänge und DC-Chassis-Steckverbinder zur Distribution im Rackschrank
In Installationen, zum Beispiel in Konferenzräumen, Kirchen oder Theatern, ist es wichtig, dass die Lösung sowohl dezent als auch logisch ist. Hier sorgen Chassis-Steckverbinder in Wandpaneelen und Boxen für ein sauberes und langlebiges Ergebnis, das sowohl Techniker als auch Nutzer nachvollziehen können.
Materialien, Qualität und Kontaktflächen bei Chassis-Steckverbindern
Die Qualität eines Chassis-Steckverbinders hängt nicht nur davon ab, dass der Steckverbinder physisch passt. Materialien, Kontaktflächen und Konstruktion haben großen Einfluss auf Klangqualität und Haltbarkeit. Wenn Sie Chassis-Steckverbinder auswählen, lohnt es sich daher, auf folgende Eigenschaften zu achten:
- Gehäusematerial – ein Metallgehäuse bietet oft eine bessere mechanische Stabilität und Abschirmung als reiner Kunststoff
- Kontaktmaterial – Kupferlegierungen und ggf. vergoldete Pins sorgen langfristig für stabilen Kontakt
- Verriegelungsmechanismen – insbesondere bei Steckverbindertypen, bei denen Kabel Zug und Bewegung ausgesetzt sind
- Isolierung und Abschirmung – wichtig bei symmetrischen Audiosignalen und längeren Kabelwegen
- Montageoptionen – Schraublöcher, Klemmen oder Snap-in-Lösungen für unterschiedliche Panelstärken
Ein hochwertiger Chassis-Steckverbinder reduziert Störgeräusche, minimiert den Kontaktwiderstand und verringert das Risiko von Fehlverbindungen. Es mag wie ein kleines Detail wirken, aber in einem größeren System sind es oft genau diese Details, die darüber entscheiden, wie betriebssicher Ihr Setup ist.
Montage, Chassis-Klemmen und praktisches Chassis-Design
Wenn Sie mit Chassis-Steckverbindern arbeiten, ist die Montage selbst entscheidend für das Ergebnis. Ein durchdachtes Chassis-Design und die richtigen Montagemethoden machen einen großen Unterschied – sowohl bei Stabilität als auch bei Servicefreundlichkeit.
Die Grundprinzipien sind:
- Planen Sie die Positionierung – denken Sie an Kabelführung, Zugang zu Anschlüssen und eine klare Beschriftung
- Wählen Sie den korrekten Ausschnitt – rund, quadratisch oder speziell geformt je nach Steckverbindertyp
- Verwenden Sie passende Schrauben oder Chassis-Klemmen – damit der Steckverbinder fest sitzt, ohne das Panel zu beschädigen
- Achten Sie auf die Erdung – insbesondere bei Metallchassis, bei denen Schirm und Masse zusammenspielen
- Testen Sie alle Verbindungen – sowohl elektrisch als auch mechanisch, bevor das Panel in Betrieb genommen wird

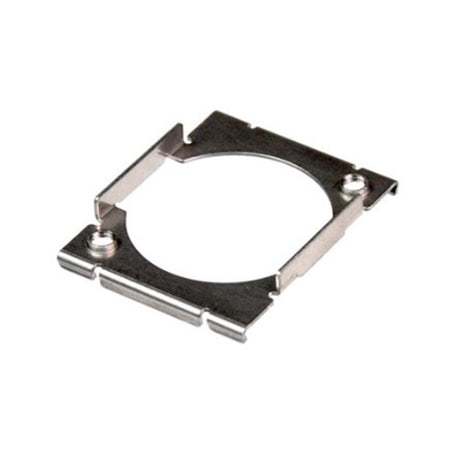

Chassis-Klemmen und ähnliche Befestigungslösungen sind von Vorteil, wenn Sie Steckverbinder in dünnere Paneele, Kunststoffgehäuse oder an Stellen montieren möchten, an denen Sie sichtbare Schrauben vermeiden wollen. Ein gutes mechanisches Fundament ist der Schlüssel dafür, dass Ihre Chassis-Steckverbinder dem täglichen Einsatz standhalten.
So wählen Sie die richtige Chassis-Buchse für Ihr Setup
Die Wahl der Chassis-Buchse hängt sowohl davon ab, welches Signal Sie führen müssen, als auch davon, wie Ihr System aufgebaut ist. Sie können die Auswahl sinnvoll in drei Schritten durchdenken: Signaltyp, Umgebung und Service.
Beginnen Sie mit dem Signaltyp:
- Audiosignale mit niedrigem Pegel (Mikrofone, symmetrische Leitungen) erfordern Steckverbinder, die vor Störungen schützen und eine sichere Verriegelung bieten
- Instrumenten- und unsymmetrische Signale können oft Klinken-Chassis-Buchsen verwenden, wobei der Fokus auf einer guten mechanischen Passform liegt
- Lautsprechersignale erfordern Steckverbindertypen und Leitungsquerschnitte, die höhere Ströme ohne Verlust und Erwärmung verkraften
- DC-Strom und Netzspannung müssen immer über Steckverbinder geführt werden, die für Spannung und Strom ausgelegt sind und die Sicherheitsanforderungen erfüllen
Als Nächstes betrachten Sie die Umgebung:
- Im Touring- und Live-Einsatz sollten Steckverbinder und Montage besonders robust sein und idealerweise eine Verriegelung haben
- In Studios und Installationen können Sie eine saubere Optik und ein logisches Layout priorisieren
- Outdoor- oder feuchte Umgebungen erfordern Steckverbinder und Gehäuse, die klimatischen Einflüssen standhalten
Zum Schluss denken Sie an Service und Erweiterungen. Häufig lohnt es sich, einen standardisierten Steckverbindertyp und ein Chassis-Design zu wählen, das es leicht macht, später weitere Kanäle hinzuzufügen oder einzelne Buchsen auszutauschen.
Wartung und Fehlersuche bei Chassis-Buchsen
Selbst die besten Chassis-Buchsen können mit der Zeit durch Staub, Feuchtigkeit, mechanischen Verschleiß und häufiges Ein- und Ausstecken beeinträchtigt werden. Mit einfacher Wartung können Sie die Lebensdauer jedoch deutlich verlängern und teure Ausfälle vermeiden.
Achten Sie besonders auf diese Punkte:
- Reinigen Sie die Kontaktflächen vorsichtig, wenn Sie Dropouts, Knacken oder eine instabile Verbindung feststellen
- Kontrollieren Sie lose Schrauben oder Chassis-Klemmen, die zu schlechtem mechanischem Kontakt führen können
- Prüfen Sie die Lötstellen auf der Innenseite, wenn eine Buchse bei Berührung unvorhersehbar reagiert
- Ersetzen Sie abgenutzte oder beschädigte Steckverbinder statt provisorischer Notlösungen mit Tape oder Keilen
Eine systematische Kontrolle Ihrer Chassis-Buchsen, zum Beispiel im Rahmen von Rack-Service oder einer Installation, sorgt für Sicherheit bei kritischen Veranstaltungen und Produktionen.
FAQ – häufig gestellte Fragen zu Chassis-Buchsen
Wenn Sie mit Chassis-Buchsen arbeiten, tauchen oft die gleichen Fragen auf. Hier finden Sie kurze und konkrete Antworten, die Sie bei der Planung weiterbringen.
Was bedeutet Chassis – und was hat das mit Steckverbindern zu tun?
Chassis ist die Bezeichnung für den eigentlichen Rahmen oder das Gehäuse eines Geräts, eines Racks oder einer Box. Eine Chassis-Buchse ist eine Buchse, die fest in diesem Rahmen montiert wird. Sie schafft einen stabilen Anschlusspunkt für Ihre Kabel und schützt gleichzeitig die interne Elektronik vor Verschleiß und Belastung.
Was ist ein DC-Stecker – und wann verwendet man DC-Chassis-Steckverbinder?
Ein DC-Stecker wird für Gleichstrom bei kleineren Geräten wie Pedalen, kleinen Mixern oder AV-Boxen verwendet. Sie wählen ein DC-Chassis-Steckverbinder, wenn Sie einen festen DC-Eingang oder -Ausgang in einem Gehäuse oder auf einem Panel möchten, um mehrere Geräte zu versorgen oder eine aufgeräumtere Stromverteilung zu realisieren.
Was ist der Unterschied zwischen Chassis-Steckverbindern und losen Kabelsteckern?
Chassis-Steckverbinder sind fest in einem Panel oder Gehäuse montiert und bilden eine feste Schnittstelle. Lose Kabelstecker sitzen am Ende eines Kabels. In der Praxis verwenden Sie Kabelstecker, um Ihre Geräte zu verbinden, und Chassis-Steckverbinder, um Anschlüsse z. B. in einer Stagebox oder einem Patchpanel zu bündeln und zu organisieren.
Kann ich Chassis-Steckverbinder selbst montieren?
Ja, die meisten Anwenderinnen und Anwender im Audiobereich mit grundlegenden handwerklichen und Lötkenntnissen können Chassis-Steckverbinder selbst montieren. Sie müssen lediglich auf den korrekten Ausschnitt, eine solide mechanische Befestigung, den richtigen Anschluss der Leiter und eine ordentliche Zugentlastung von Kabeln und Steckverbindern achten. Wenn Sie unsicher sind, lohnt es sich jedoch immer, Hilfe von einem Techniker oder Elektriker zu holen – insbesondere, wenn Strom im Spiel ist.
Kaufen Sie Ihre Chassis-Steckverbinder bei einem professionellen dänischen Fachhändler
Wenn Sie Zeit und Geld in den Aufbau eines durchdachten Audio- oder AV-Setups investieren, sind Chassis-Steckverbinder ein wichtiger Teil des Gesamtpakets. Mit den richtigen Steckverbindern erhalten Sie ein System, das einfacher zu bedienen ist, im täglichen Betrieb robuster und in Zukunft leichter auszubauen. Ob im Studio, live, bei Installationen oder im Proberaum: Es lohnt sich, Lösungen zu wählen, die zu Ihren Anforderungen an Signaltyp, Umgebung und Servicefreundlichkeit passen.
Gehen Sie von Ihren Anforderungen aus, und denken Sie sowohl an das aktuelle Setup als auch daran, wie Sie später erweitern möchten. Ein gutes Panel- und Chassis-Design erleichtert es erheblich, effizient zu arbeiten, wenn die Produktion oder die Veranstaltung läuft und keine Zeit für die Fehlersuche bei losen Verbindungen bleibt.
Platzieren Sie Ihre wichtigsten Anschlüsse so, dass sie leicht zugänglich sind, kennzeichnen Sie sie eindeutig, und wählen Sie Chassis-Steckverbinder, die der Umgebung und der Belastung standhalten, denen Sie sie aussetzen. So holen Sie das Maximum aus Ihrem Equipment und Ihrer Zeit heraus.
